Якорь, в электромагнитах

Прямой провод с током. Ток (I), протекая через провод, создаёт магнитное поле (B) вокруг провода.

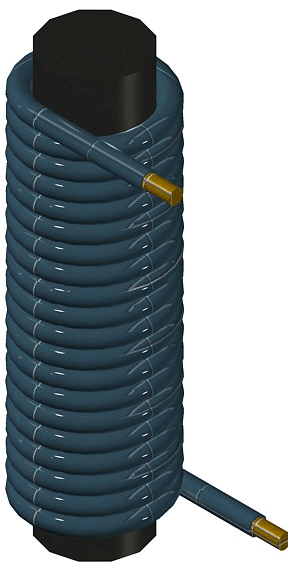

Простейший электромагнит: вокруг ферромагнитного сердечника намотан электропровод в изоляции.

Электромагнит — устройство, создающее магнитное поле при прохождении электрического тока. Обычно электромагнит состоит из обмотки и ферромагнитного сердечника, который приобретает свойства магнита при прохождении по обмотке тока. В электромагнитах, предназначенных, прежде всего, для создания механического усилия также присутствует якорь (подвижная часть магнитопровода), передающий усилие.

Обмотки электромагнитов изготовляют из изолированного алюминиевого или медного провода, хотя есть и сверхпроводящие электромагниты. Магнитопроводы изготовляют из магнитно-мягких материалов — обычно из электротехнической или качественной конструкционной стали, литой стали и чугуна, железоникелевых и железокобальтовых сплавов. Для снижения потерь на вихревые токи (токи Фуко) магнитопроводы выполняют из набора листов.

Классификация

Способ создания магнитного потока

Нейтральные электромагниты постоянного тока

В таких магнитах сила притяжения зависит только от величины тока в обмотке и не зависит от направления тока.

Поляризованные электромагниты постоянного тока

В электромагнитах этого типа создаётся два независимых магнитных потока: поляризующий, который образуется обычно полем постоянного магнита, и рабочий магнитный поток, который возникает под действием намагничивающей силы управляющей обмотки. Действие такого магнита зависит как от величины магнитного потока, так и от направления электрического тока в рабочей обмотке.

Электромагниты переменного тока

В этих магнитах питание обмотки осуществляется от источника переменного тока, магнитный поток периодически изменяется по величине и направлению, а однонаправленная сила притяжения меняется только по величине, в результате чего сила притяжения пульсирует от нуля до максимального значения с удвоенной частотой по отношению к частоте питающего тока. Широко применяют в электротехнике начиная от бытовой техники до плит электромагнитных для станков.

Другие классификации

Электромагниты различают также по ряду других признаков: по способу включения обмоток - с параллельными и последовательными обмотками; по характеру работы - работающие в длительном, прерывистом и кратковременном режимах; по скорости действия - быстродействующие и замедленного действия и т. д.
