Струбцина

Различные виды струбцин

Струбци́на (нем. Schraubzwinge) — один из видов вспомогательных инструментов, используемый для фиксации каких-либо деталей в момент обработки, либо для плотного прижатия их друг к другу, например, при склеивании.

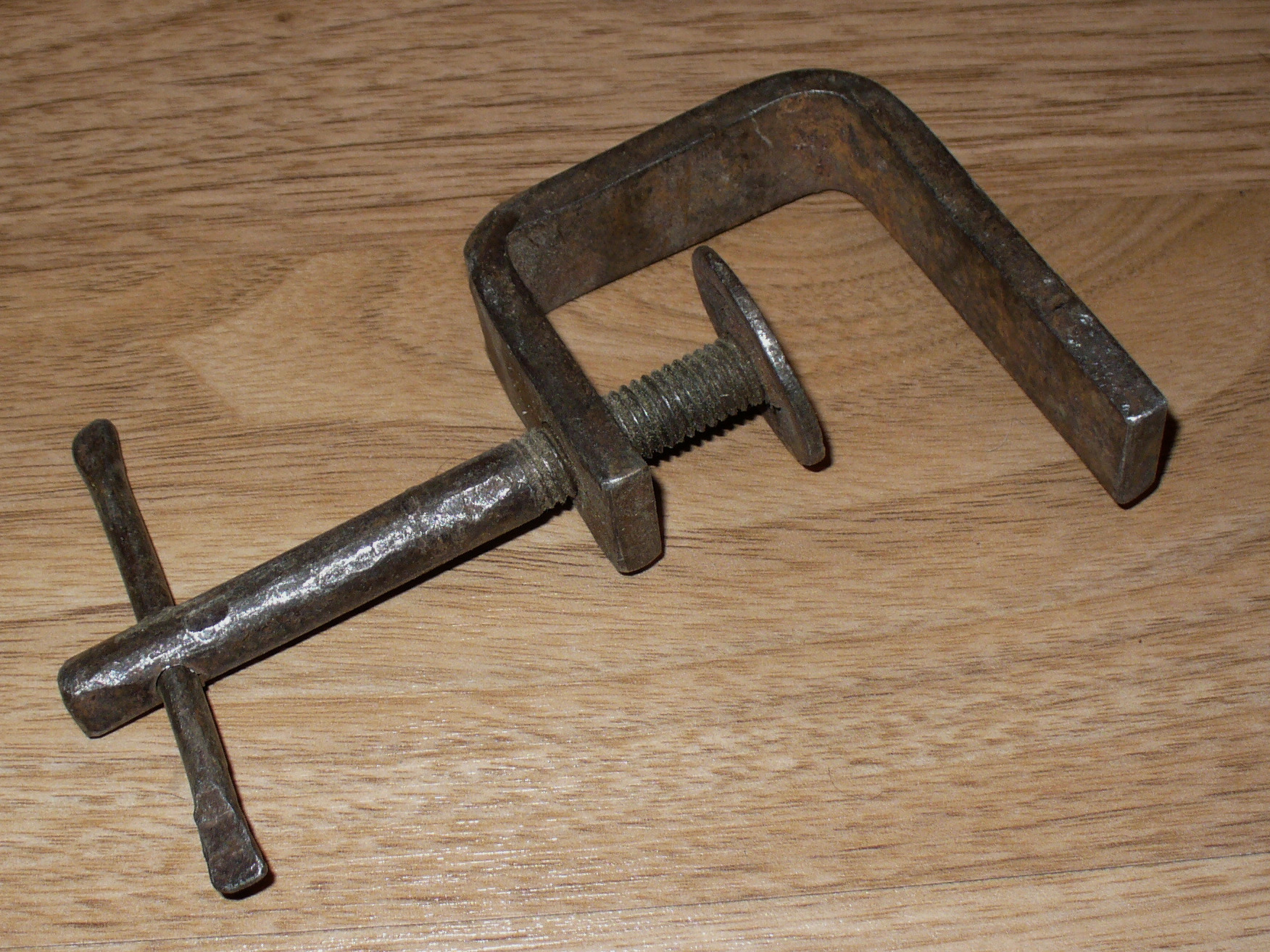

Металлическая струбцина

По конструкции, струбцина обычно состоит из двух частей — основной рамы и подвижного элемента с зажимом, перемещение которого позволяет менять расстояние между губками инструмента. На подвижной части также располагается зажимное устройство — винт или рычаг, используемый для фиксации подвижной части, а также регулирования силы сжатия.
Струбцины могут изготавливаться из дерева, металла.

Иногда, не совсем точно, струбциной называют элемент нестационарного крепления какого-либо приспособления устройства или станка к столешнице, например, тиски, мясорубка с ручным приводом, "настольные" лампы и др.

Обычно для установки струбцины необходимо использовать обе руки, однако есть варианты (на картинке второй слева в верхнем ряду), позволяющие обходиться только одной.

Также есть разновидность струбцин, так называемых рычажных (другое название прижим, зажим, быстрозажимное устройство, устройство быстрой фиксации (по англ. Toggle Clamp)), в основе которых используется система осей и рычагов (эксцентрик, коленчатый рычаг). При относительно малом прикладываемом усилии создается относительно высокая сила зажима. Для быстрого фиксирования детали необходимо одним движением руки переместить рукоять зажима. Устройства быстрой фиксации, в основном служат для быстрой и надежной фиксации детали, и препятствуют ее смещению под действием возникающих при обработке сил.

См. также

• Жимки
• Тиски
