- антенна
- анте́нна
-
устройство для излучения и(или) приёма радиоволн. Передающая антенна преобразует электромагнитную энергию, генерируемую радиопередатчиком, в энергию излучаемых радиоволн. Свойство переменного электрического тока, протекающего по проводнику, создавать в окружающем пространстве электромагнитные волны установлено немецким физиком Г. Герцем в 1880-х гг.; он же создал (1888) первую передающую антенну – т. н. вибратор Герца – в виде медного стержня с металлическими шарами на концах, в разрыв посередине стержня подключался источник электромагнитных колебаний.Приёмная антенна преобразует энергию радиоволн в электромагнитные колебания во входных цепях (контурах) радиоприёмника. Российский физик А. С. Попов во время опытов со своим радиоприёмником впервые использовал приёмную антенну – вертикальный металлический провод, нижний конец которого присоединялся к приёмнику, что заметно увеличивало расстояние уверенного приёма. Форма, размеры и конструкции антенн весьма разнообразны и зависят от длины излучаемых и принимаемых радиоволн и от назначения антенны. Применяются антенны в виде отрезка провода, комбинаций из таких отрезков, отражающих металлических зеркал, рупоров, спиралей и рамок из металлических проволок, полостей с металлическими стенками, в которых вырезаны щели (т. н. щелевые антенны) и др.

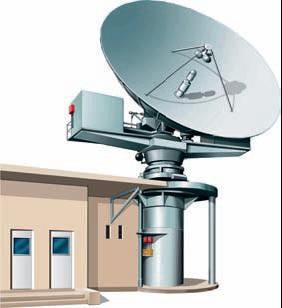

Параболическая антенна спутниковой связиКонструкция антенны и её размеры определяются назначением антенны и длиной излучаемых и принимаемых радиоволн. Одной из важнейших характеристик антенны является её диаграмма направленности. Она показывает, в каком направлении передающая антенна излучает максимум энергии или с какого направления принимаемые радиоволны создают максимальную ЭДС на входе приёмника. Диаграмма направленности определяется конструкцией антенны и имеет разный вид у антенн различного назначения. Напр., телевизионные передающие антенны имеют круговую диаграмму направленности, а антенна радиолокационной станции – в виде узкого лепестка луча. Антенна радиовещательного приёмника должна одинаково хорошо принимать радиоволны с любой стороны, а антенна телевизора должна быть всегда строго направлена на передающий телецентр. Дальность приёма радиоволн во многом зависит от высоты расположения антенны: чем выше антенна, тем увереннее приём. Поскольку приёмные антенны поднять высоко бывает просто невозможно (напр., антенны автомобильного, карманного приёмника, телевизора на даче), стремятся поднять повыше передающие антенны. Очень часто передающие антенны размещают на вершинах специальных башен и вышек, на крышах высотных домов и даже на искусственных спутниках Земли.
Энциклопедия «Техника». — М.: Росмэн. 2006.
.
