БРОНЯ ПАСУЕТ ПЕРЕД "ШТУРМОМ"


       Первым отечественным противотанковым ракетным комплексом (ПТРК) был "Шмель", разработанный в Коломенском СКВ машиностроения под руководством С.П.Непобедимого. Однако довольно большая масса и приличные габариты противотанковой управляемой ракеты (ПТУР) ЗМ6 с самого начала заставили конструкторов сосредоточить усилия на самоходном варианте. Причем с 1957 года одновременно разрабатывались два образца последнего: 2К15 на базе армейского вездехода ГАЗ-69 (боевая машина 2П26) и 2К16 на базе БРДМ (боевая машина 2П27). Расчет обеих пусковых установок состоял из двух человек, темп стрельбы - два выстрела в минуту, система управления - ручная, по проводам.
       Комплекс
       Комплекс "Шмель" приняли на вооружение в августе 1960 года и сразу же запустили в серийное производство.Параллельно со "Шмелем" в ОКБ-16 под руководством А.Э.Нудельмана разработали радиокомандный комплекс "Фаланга" с ракетой ЗМ11. В 1960 году этот комплекс вместе с боевой машиной 2П32, созданной на базе БРДМ, также приняли на вооружение.
        Первые отечественные ПТРК прошли проверку боем на Ближнем Востоке, так же как и самый массовый и популярный советский противотанковый комплекс 60-70-х годов "Малютка", который выпускался в носимом варианте. Он устанавливался на боевых машинах, созданных на базе БРДМ и БРДМ-2, а также на БМП-1. В ходе арабо-израильской войны 1973 года ракеты комплекса "Малютка" поразили свыше 800 израильских танков.
        Тем не менее, из-за ручного управления противотанковые ракеты первого поколения были достаточно эффективны лишь на дальности около 1000 м и имели невысокую скорость полета. На повестку дня встал вопрос о создании ПТРК с полуавтоматической системой наведения.
        В начале 70-х годов на вооружение принята система управляемого противотанкового вооружения, разработанная тульским Конструкторским бюро приборостроения (КБП). Она включала в себя носимый ПТРК "Фагот" и самоходный "Конкурс". По дальности стрельбы оба комплекса могли заменить не только ПТРК "Малютка", но и более тяжелый ПТРК "фаланга". Тем не менее, на смену последнему, практически одновременно с началом работ по комплексу "Конкурс", в Коломенском бюро машиностроения (ранее ОКБ) начал разрабатываться ПТРК "Штурм".Дело в том, что ракеты комплексов "Фагот" и "Конкурс" дозвуковые. Требование же сверхзвуковой скорости для ПТУР большой дальности обосновывалось тактическими соображениями. Продолжительность полета дозвуковой ПТУР на дальность 5 км составляла примерно полминуты. За это время, при своевременном обнаружении пуска ракеты, танк противника мог прикрыться дымовой завесой или обстрелять позицию ПТРК, выведя из строя и операторов, и сам комплекс, благо скорость полета снаряда многократно превышала скорость ракеты. Наконец, танк мог просто укрыться за складками местности, строениями или группами деревьев.
        Комплекс "Штурм" разрабатывался в двух вариантах: самоходный "Штурм-С" для сухопутных войск и вертолетный "Штурм-В" для армейской авиации.В комплексе "Штурм-С" применена многоцелевая управляемая ракета 9М114с моноблочной кумулятивной боевой частью, прикрытой обтекателем оживальной формы. Она выполнена по аэродинамической схеме "утка" со складным передним оперением и полукруглым крылом, которое в нерабочем положении прижимается к ее цилиндрическому корпусу. В ракете используется твердотопливный двухрежимный маршевый двигатель, обеспечивающий высокую скорость полета - до 530 м/с. При этом ее бронепробиваемость составляет 560-600 мм. В кормовой части трубы транспортно-пускового контейнера (ТПК) размещается стартовый ускоритель - разгонный двигатель, отделяемый от ракеты по завершении его работы. Как и другие ПТУР второго поколения, ракета комплекса "Штурм" поставляется с завода-изготовителя и эксплуатируется в войсках в стеклопластиковом ТПК, конструкция которого придает ракете осевое вращение во время старта. Кроме того, контейнер позволяет хранить в нем ракету до 10 лет.
        Комплекс "Штурм-С" может комплектоваться управляемой ракетой 9М114Ф с фугасной, а точнее - термобарической, то есть объемно-детонирующей боевой частью. Это дает возможность одновременно уничтожать живую силу противника и разрушать долговременные огневые точки и другие инженерные сооружения.
        В связи с появлением танков с динамической защитой была создана новая ракета с тандемной боевой частью, обладающая увеличенной дальностью полета и способная гарантированно поражать такие танки, пробивая броню, эквивалентную 800-мм гомогенной.
       Система наведения ракеты полуавтоматическая, радиокомандная, с инфракрасным сигналом слежения. Управляющие команды передаются в передние отсеки ракеты по кабелям, проложенным в трубе по продольной оси камеры сгорания маршевого твердотопливного двигателя. За двухсопловым блоком двигателя, в хвостовом отсеке располагаются основные элементы радиокомандной системы управления.
       Система наведения ракеты полуавтоматическая, радиокомандная, с инфракрасным сигналом слежения. Управляющие команды передаются в передние отсеки ракеты по кабелям, проложенным в трубе по продольной оси камеры сгорания маршевого твердотопливного двигателя. За двухсопловым блоком двигателя, в хвостовом отсеке располагаются основные элементы радиокомандной системы управления.
        На заднем торце маршевой ступени размещается источник инфракрасного излучения, фиксируемый наземной или вертолетной аппаратурой полуавтоматического управления, а также радиоантенна. Система наведения имеет высокую помехоустойчивость за счет использования при наведении ракеты двух специальных кодов и пяти фиксированных частот. Следует отметить и тот факт, что из-за сверхзвуковой скорости, с которой летит ракета, ей невозможно поставить радиопомехи существующими в настоящее время средствами.
        Для управления стрельбой разработана специальная программа (режим "Пыль"), которая позволяет ракете на начальном отрезке траектории лететь выше линии визирования, а при подлете к танку на расстояние 500-700 м опускаться и поражать цель.

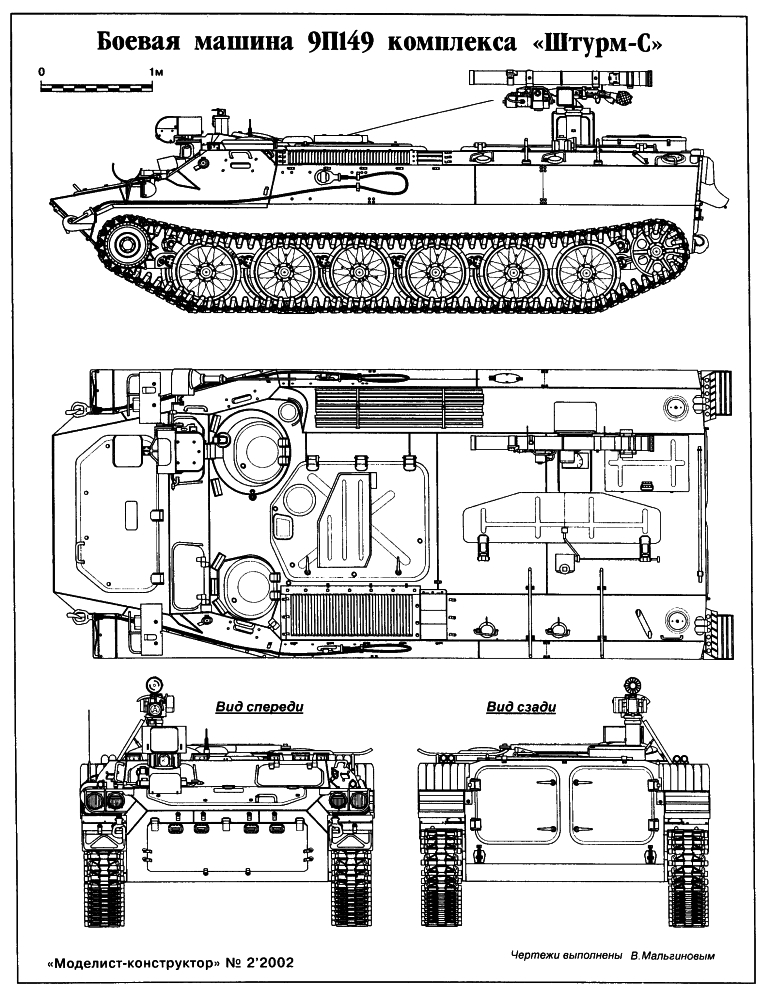

        В качестве базы для боевой машины 9П149 комплекса "Штурм-С" использован хорошо зарекомендовавший себя в войсках многоцелевой легкий бронированный транспортер-тягач МТ-ЛБ, серийно выпускавшийся на Харьковском тракторном заводе. По сравнению с применявшимся в комплексе "Конкурс" колесном шасси семейства БРДМ-2, эта машина обладает более высокой проходимостью и внутренним объемом, достаточным для размещения выдвижной пусковой установки (ПУ) и автоматизированного устройства заряжания. Боекомплект состоит из 12 ракет, это при том, что ТПК "Штурма" по длине более чем в полтора раза превосходит ТПК "Конкурса".Особенность боевой машины 9П149 - наводимая по горизонту в пределах + 85° и по вертикали от - 5° до +15°, пусковая установка, несущая всего один ТПК с ракетой. В походном положении ПУ убирается внутрь корпуса, где размещен механизм боеукладки (специальный вращающийся барабан и редуктор). На ложементах барабана размещаются 12 ТПК с ракетами. При стрельбе ПУ захватывает контейнер и автоматически переводится в боевое положение. После выстрела использованный контейнер отбрасывается в сторону, а ПУ "ныряет" за следующим. На процесс перезаряжания уходит время, меньшее продолжительности полета ракеты к цели. В целом для комплекса удалось обеспечить скорострельность 3-4 выстр./мин. Оптическое прицельное устройство, размещенное на крыше машины по левому борту, со встроенным каналом слежения за инфракрасным излучателем ракеты обеспечивает обстрел целей, движущихся с фланговой скоростью до 60 км/ч при фронтальной скорости до 80 км/ч. Возможен пуск ракеты и из положения на плаву при движении боевой машины со скоростью до 5 км/ч. По шоссе машина массой 12,3 т может развивать скорость до 70 км/ч. Запас хода по топливу составляет 500 км.
        Время перехода комплекса в боевое положение - 15 с, в походное - 12 с. Экипаж - два человека.В 1979 году самоходный противотанковый комплекс "Штурм-С" был принят на вооружение частей армейского и фронтового звена. При наличии в войсках более массового комплекса "Конкурс", ПТРК "Штурм" рассматривался как средство пресечения прорывов танковых частей противника в глубь нашей обороны, то есть должен был выполнять функцию, аналогичную выполнявшейся противотанковой артиллерией Резерва Верховного главного командования в годы Великой Отечественной войны. Однако в такой роли комплексу "Штурм-С" выступить не пришлось. В ходе антитеррористической операции в Чечне в 1999- 2000 годах комплекс в основном использовался для уничтожения долговременных огневых точек противника.

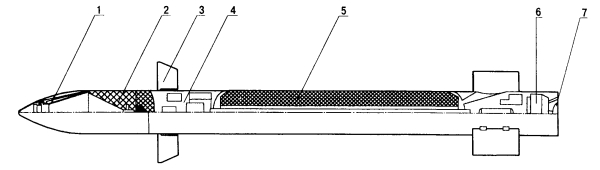

Компоновка ракеты 9М114 комплекса
Компоновка ракеты 9М114 комплекса "Штурм":
1-обтекатель; 2-кумулятивная боевая часть; 3-аэродинамические рули; 4-рулевые машинки; 5- камера сгорания маршевого двигателя; 6 - радиокомандная система управления; 7 - радиоантенна


Библиография:
Моделист-конструктор №2 за 2002 год

Энциклопедия танков. 2010.


.
