- гидравлический усилитель
- гидравли́ческий усили́тель
-
устройство для перемещения управляющих органов гидравлических исполнительных механизмов с одновременным усилением мощности управляющего воздействия. Гидравлический усилитель наряду с механическими, пневматическими и электрическими усилителями является одной из разновидностей усилителей – устройств, в которых осуществляется увеличение энергетических параметров сигнала (воздействия) за счёт использования энергии вспомогательного источника. Используются гидравлические усилители с дроссельным и со струйным управлением. Они состоят из управляющего устройства (напр., сопла с заслонками или золотниковой пары) и исполнительного устройства (напр., поршня исполнительного механизма или управляющего золотника). В гидравлическом усилителе рабочая жидкость из напорной магистрали поступает в систему управления через постоянные дроссели к переменным дросселям и рабочим камерам. Входной электрический сигнал через электромеханический преобразователь управляет положением заслонки. При её смещении изменяются соотношения проходных сечений рабочих окон гидравлического усилителя (зазоров между соплами и заслонкой), изменяются давления в рабочих камерах, что вызывает перемещение золотника. Усиление по мощности может быть достигнуто более чем в 100 000 раз. Гидравлические усилители применяют для управления рулями на самолётах, тяжёлых грузовиках, автобусах, промышленных роботах и др.

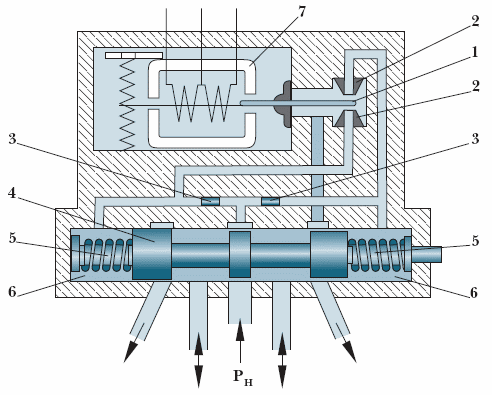

Схема гидравлического усилителя:1 – управляющая заслонка; 2 – сопла; 3 – постоянные гидравлические дроссели; 4 – золотник гидравлического исполнительного механизма; 5 – центрирующие пружины; 6 – рабочие камеры; 7 – электромеханический преобразователь; РН – давление питания
Энциклопедия «Техника». — М.: Росмэн. 2006.
.
