гидравли́ческий тара́н
водоподъёмное устройство, в котором давление создаётся в результате гидравлического удара – резкого повышения давления в трубопроводе с движущейся жидкостью при внезапном уменьшении скорости потока (напр., при быстром перекрытии трубопровода). Высота подъёма воды может превышать 50 м. Применяют в сельском хозяйстве, строительстве и т. д. Гидравлический таран поднимает воду, используя избыточное давление, возникающее в результате периодических гидравлических ударов. Цикл действия гидравлического тарана начинается с т. н. разгона, когда разблокируется клапан 4 и вода из резервуара начинает сбрасываться, поднимая клапан. Затем его быстро закрывают, чем вызывается гидравлический удар. Резкое повышение давления открывает клапан 5, и вода поступает в верхний бак 1, при этом сжатый воздух в напорном колпаке 3 выравнивает подачу воды по трубопроводу. В конце второго периода давление снова уменьшается и клапан 5 закрывается, а клапан 4 открывается, что и обеспечивает повторение цикла в автоматическом режиме.

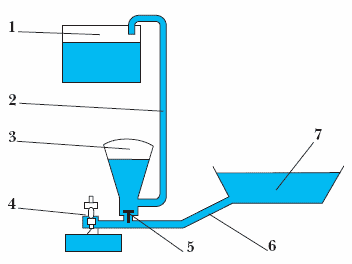

Гидравлический таран:
Гидравлический таран:
1 – верхний бак; 2,6 – трубопроводы; 3 – напорный колпак; 4,5 – клапаны; 7 – резервуар
