СМЕСИТЕЛЬ

СМЕСИТЕЛЬ

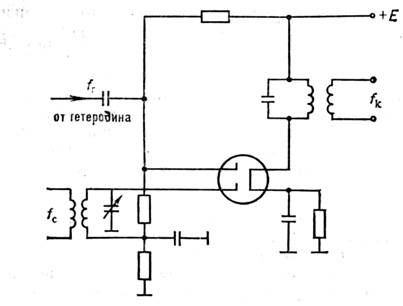

в радиотехнике - преобразователь частоты, использующийвспомогат. генератор гармонических колебаний (гетеродин). С. выполняетперемножение преобразуемого (с частотой f _с) и гетеродинного(с частотой )сигналов, в результате чего образуются сигналы с комбинац. частотами Мерой эффективности С. служит крутизна преобразования S _пр, равнаяотношению амплитуды тока комбинац. частоты на выходе С. к амплитуде напряжениясигнала, приложенного ко входу. Другой характеристикой С. является шумоваятемпература Т _ш. Преобразование осуществляется с помощьюнелинейного элемента, в качестве к-рого могут служить: кристаллич. детектор(в диапазоне СВЧ), смесительная электронная лампа, транзистор биполярный, <полевой транзистор С одним или двумя затворами (рис.), дифференциальныйусилитель, сверхпроводящий туннельный переход типа сверхпроводник - изолятор- сверхпроводник. Последний даёт возможность получить преобразование сусилением и имеет низкую шумовую темп-ру, близкую к квантовому пределув ДВ-части миллиметрового диапазона. С. используется в супергетеродинныхприёмниках (см. Супергетеродин )для преобразования частоты принимаемогосигнала в промежуточную частоту (см. также Детектирование света).

Лит.: Гоноровский И. С., Радиотехнические цепи и сигналы, 4 изд.,М., 1986; М а н а е в Е. И., Основы радиоэлектроники, 3 изд., М., 1990;Кошелец В. П., Овсянников Г. А., Криогенные СВЧ устройства, «Зарубежнаярадиоэлектроника. Криоэлектроника». Специальный выпуск, 1983, № В, с. 31. Ю. <С. Константинов.

Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия. Главный редактор А. М. Прохоров. 1988.
