КРИСТАЛЛИЗАЦИЯ


КРИСТАЛЛИЗАЦИЯ
КРИСТАЛЛИЗАЦИЯ


образование кристаллов из паров, р-ров, расплавов, из в-ва в тв. состоянии (аморфном или другом кристаллическом), из электролитов в процессе электролиза (электрокристаллизация), а также при хим. реакциях. Для К. необходимо нарушение термодинамич. равновесия в т. н. маточной среде — пересыщение р-ра или пара, переохлаждение расплава и т. п. Пересыщение или переохлаждение, необходимые для К., характеризуются отклонением темп-ры, концентрации, давления, электрич. потенциала между фазами от их равновесных значений. В системах с хим. реакциями мерой пересыщения служит отклонение произведения давлений или концентраций компонент от т. н. константы равновесия. Движущей силой электрокристаллизации служит разность потенциалов между металлом и р-ром электролита, превышающая равновесную. В большинстве случаев скорость К. растёт с увеличением отклонения от равновесия.
К.— фазовый переход в-ва из состояния переохлаждённой (пересыщенной) маточной среды в крист. фазу с меньшей свободной энергией. Избыточное теплосодержание выделяется в виде скрытой теплоты К. Часть этой теплоты может превращаться в механич. работу; так, растущий кристалл может поднимать положенный на него груз, развивая давление порядка десятков кгс/см2 (напр., кристаллы солей, образующиеся в порах бетонных плотин в морской воде, могут вызывать разрушение бетона). Выделение скрытой теплоты К. ведёт к нагреванию расплава, уменьшению переохлаждения и замедлению К., к-рая заканчивается исчерпанием в-ва или достижением равновесных значений темп-ры, концентрации и давления.
Зародыши кристаллизации. Переохлаждённая среда может долго сохранять, не кристаллизуясь, неустойчивое метастабильное состояние, напр. мелкие (диам. 0,1 мм) капли хорошо очищенных металлов можно переохладить до темп-р =0,5 Tпл. Однако при достижении нек-рого предельного для данных условий критич. переохлаждения в жидкости или паре возникает множество мелких кристалликов, наз. зародышами К.
Критич. переохлаждение зависит от темп-ры, концентрации, состава среды, ее объёма, от присутствия в ней посторонних ч-ц — центров К. (пылинок, кристалликов др. в-в и т. п., на к-рых образуются зародыши), от материала и состояния поверхности стенок сосуда, от интенсивности перемешивания, действия излучений и УЗ.
Объединение ч-ц в крист. агрегаты уменьшает свободную энергию системы, а появление новой поверхности — увеличивает. Чем меньше агрегат, тем большая доля его ч-ц лежит на поверхности, тем больше роль поверхностной энергии. Поэтому с увеличением размера агрегата r работа А , требующаяся для его образования, вначале увеличивается, а затем падает (рис. 1). Агрегат, для к-рого работа образования максимальна, наз. критич. зародышем (rкр). Чем меньше работа образования зародыша, тем вероятнее его появление. С этим связано преимущественное зарождение на посторонних ч-цах (в особенности на заряженных), на поверхностях тв. тел (гл. обр. на её неоднородностях) и на их дефектах (гетерогенное зарождение). При этом кристаллики «декорируют» дефекты и неоднородности.
КРИСТАЛЛИЗАЦИЯ1
Рис. 1. Зависимость работы А, требующейся для образования крист. агрегата, от его размера r.
Гомогенное зарождение в объёме чистой жидкости или газа возможно лишь при очень глубоких переохлаждениях. Критич. зародыш и вырастающий из него монокристалл могут (особенно при глубоких переохлаждениях) иметь ат. структуру, отличную от структуры термодинамически устойчивой макрофазы. Напр., Ga образует пять фаз, из к-рых устойчива только одна. С понижением темп-ры и с ростом переохлаждения уменьшается работа образования зародыша, но одновременно падает и вязкость жидкости, а с нею и частота присоединения новых ч-ц к крист. агрегатам. Поэтому зависимость скорости зарождения от темп-ры имеет максимум (рис. 2). При низких темп-pax подвижность ч-ц жидкости столь мала, что расплав твердеет, оставаясь аморфным (см. СТЕКЛООБРАЗНОЕ СОСТОЯНИЕ).
Крупные совершенные монокристаллы выращивают из пересыщ. р-ров и перегретых расплавов, вводя в них небольшие затравочные кристаллики, не допуская самопроизвольного зарождения. Наоборот, в металлургич. процессах стремятся получить макс. число зародышей и добиваются сильного переохлаждения расплава.
КРИСТАЛЛИЗАЦИЯ2
Рис. 2. Левая кривая — зависимость числа зародышей кристаллов глицерина, возникающих в 1 см3 расплава в ед. времени, от темп-ры; правая — то же для 1,2 см3 расплава пиперина.
Рост кристаллов. Из слабо переохлаждённых паров, р-ров и, реже, из расплавов кристаллы растут в форме многогранников. Их наиб. развитые грани обычно имеют простые индексы кристаллографические, напр. для алмаза это грани куба и октаэдра.
КРИСТАЛЛИЗАЦИЯ3
Рис. 3. Послойный рост паратолуидина из паров.
В силу геом. соображений размер каждой грани, как правило, тем больше, чем меньше скорость её роста. Т. к. скорость роста увеличивается с переохлаждением по-разному для разных граней, то с изменением переохлаждения меняется и облик (габитус) кристалла. Рост граней простых индексов часто идёт послойно — незавершённые слои (ступени) движутся при росте по поверхности грани. Высота ступени (толщина слоя) колеблется от долей мм до нсск. ?. На тонких двупреломляющих крист. пластинках ступени наблюдаются в поляризов. свете как границы областей разл. окраски (рис. 3). Тонкие ступени движутся при росте быстрее толстых, догоняют их и сливаются с ними. В свою очередь, высокие ступени расщепляются на более низкие. Ступенчатая структура поверхности сильно
КРИСТАЛЛИЗАЦИЯ4
Рис. 4а. Рост кристаллов на винтовой дислокации.
КРИСТАЛЛИЗАЦИЯ5
Рис. 4б. Форма ступени при спиральном росте.
КРИСТАЛЛИЗАЦИЯ6
Рис. 4в. Спиральный рост на грани (100) синтетич. алмаза.
зависит от условий роста (темп-ры, пересыщения, состава среды) и влияет на совершенство и форму кристалла. Напр., появление на кристаллах сахарозы высоких ступеней ведёт к захвату капелек маточного р-ра и растрескиванию кристаллов.
Если кристалл содержит винтовую дислокацию, то его рост происходит путём присоединения атомов к торцу ступени, оканчивающейся на дислокации (рис. 4, а). В результате крист. слой растёт, непрерывно накручиваясь сам на себя, надстраивая кристалл (рис. 4, б, в). В этом случае заметная скорость роста кристалла наблюдается уже при малых отклонениях от равновесия (скорость роста пропорц. квадрату переохлаждения).
В случае бездислокац. кристалла отложению каждого нового слоя должно предшествовать его зарождение. При малых отклонениях от равновесия новые слои зарождаются лишь около дефектов поверхности, а при больших отклонениях зарождение слоев возможно в любых точках поверхности. При больших отклонениях от равновесия как в случае зародышевого, так и в случае дислокац. механизма скорость роста кристалла увеличивается с переохлаждением линейно.
Ступени, расходящиеся по грани от дислокаций (возникающих на уколах, царапинах и др.), а при больших пересыщениях и от вершин кристалла, образуют остроконечные холмики роста. Поверхность растущей грани целиком состоит из них. Склоны холмиков отклонены от грани на углы порядка неск. градусов, причём тем меньше, чем меньше пересыщение (см. ВИЦИНАЛЬ).
Из расплава кристаллы (напр., большинства металлов) часто растут не огранёнными, а округлыми. Округлые поверхности растут не послойно (тангенциально), а нормально, когда присоединение новых ч-ц к кристаллу происходит практически в любой точке его поверхности. Поверхности кристаллов", растущих послойно, атомно-гладкие. Это означает, что осн. масса возможных ат. положений в слое занята (рис. 5). Поверхности, растущие нормально, шероховатые. На них число вакансий и адсорбиров. атомов соизмеримо с полным числом возможных ат. положений (рис. 6). Переход от атомно-гладких к шероховатым поверхностям должен иметь хар-р фазового перехода. Такой переход происходит, в частности, при изменении состава системы. Атомно-шероховатые поверхности, а часто и торцы ступеней на атомно-гладких поверхностях содержат множество изломов. На изломах атомы могут переходить в крист. фазу поодиночке, не объединяясь в агрегаты и потому не преодолевая связанных с этой коллективностью потенц. барьеров. Рост шероховатой поверхности и ступеней обусловлен гл. обр. скоростью присоединения отд. ч-ц к изломам. В результате скорости роста шероховатых поверхностей почти одинаковы во всех направлениях и форма растущего кристалла округлая; кристаллы с атомно-гладкими поверхностями растут послойно и образуют многогранники.
Заполнение каждого нового ат. места в кристалле происходит не сразу, а после многочисл. «проб и ошибок» — присоединений и отрывов атомов или молекул. Характерное число попыток на одно «прочное» присоединение тем больше, чем. меньше отклонение от равновесия. Вероятность появления неравновесных дефектов при К. по этой причине падает с ростом числа попыток, т. е. с уменьшением пересыщения. В р-рах и парах ч-цы диффундируют к изломам из объёма и по растущей поверхности. Состояние адсорбции — промежуточное при переходе из объёма пересыщ. среды в объём кристалла. Скорость роста кристалла из р-ров определяется степенью лёгкости отделения строит. ч-цы от молекулы или от ионов растворителя и пристройки их к изломам.
КРИСТАЛЛИЗАЦИЯ7
Рис. 5. Характерные положения атома на атомно-гладкой поверхности кристалла со ступенями: 1 — в торце ступени; 2 — на ступени; 3 — в изломе; 4 — на поверхности; 5 — в поверхностном слое кристалла; 6 — двухмерный зародыш на атомно-гладкой грани.
КРИСТАЛЛИЗАЦИЯ8
Рис. 6. Атомно-шероховатая поверхность (результат моделирования на ЭВМ).
Скорость роста из расплавов обусловлена лёгкостью изменения относительных положений соседних ч-ц жидкости.
Формы роста кристаллов. Простейшая форма роста — многогранник, причём размеры отд. граней сильно зависят от условий роста. Отсюда — пластинчатые, игольчатые, нитевидные и др. формы кристаллов.
КРИСТАЛЛИЗАЦИЯ9
Рис. 7. Скелетный кристалл шпинели.
При росте больших огранённых кристаллов из неподвижного р-ра (без перемешивания) пересыщение выше у вершин и рёбер кристалла и меньше в центр. частях грани. Поэтому вершины становятся ведущими источниками слоев роста. Если пересыщение над центр. участками граней достаточно мало, то вершины обгоняют центры граней. Плоская грань перестаёт существовать — возникают скелетные (рис. 7) и т. н. древовидные (дендритные) (рис. 8) формы кристаллов. Их появлению способствуют также нек-рые примеси.
КРИСТАЛЛИЗАЦИЯ10
Рис. 8. Дендритный кристалл.
Примесь, содержащаяся в маточной среде, входит в состав кристалла. Отношение концентраций примеси в кристалле и в среде наз. коэфф. распределения примеси. Кол-во захваченной примеси зависит от скорости роста кристалла. Разные грани захватывают при К. разные кол-ва примесей. Поэтому кристалл оказывается как бы сложенным из пирамид, имеющих основаниями грани кристалла и сходящихся своими вершинами к его центру (секториальное строение, рис. 9).
КРИСТАЛЛИЗАЦИЯ11
Рис. 9. Зонарное и секториальное строение кристалла алюмокалиевых квасцов.
Такой секториальный захват примеси вызван разл. строением разных граней. Если кристалл плохо захватывает примесь, то избыток её скапливается перед фронтом роста. Время от времени этот обогащённый примесью пограничный слой захватывается растущим кристаллом, в результате чего возникает зонарная структура (полосы на рис. 9).
При очень малых скоростях роста кристалла из расплава распределение примеси перестаёт зависеть от направления и скорости роста и приближается к равновесному значению, определяемому диаграммой состояния. Растущие кристаллы диэлектриков могут захватывать находящиеся в расплаве ионы разных знаков в разных кол-вах. В результате между растущим кристаллом и расплавом возникает разность потенциалов. При К.. льда она достигает многих десятков В. Пропускание тока через границу проводящий кристалл — расплав ведёт к изменению скорости К. и кол-ва захваченной кристаллом примеси.
При росте кристаллов в достаточно больших объёмах в-ва (десятки, сотни см3 и более) перемешивание р-ров и расплавов возникает самопроизвольно. Р-р около растущих граней обедняется, его плотность уменьшается, что в поле тяжести приводит к конвекционным потокам, направленным вверх. По-разному омывая разл. грани, потоки изменяют скорости роста граней и облик кристалла. В расплаве из-за нагревания примыкающей к растущему кристаллу жидкости скрытой теплотой К. также возникают конвекц. потоки. Скорость, темп-pa и концентрация примесей в конвекционных потоках хаотически или регулярно колеблются около ср. значений. Соотв. меняются скорость роста и состав растущего кристалла, в теле к-рого остаются «отпечатки» последоват. положений фронта К. (зонарная структура). Флуктуации темп-ры в расплаве могут быть столь сильны, что рост кристалла сменяется плавлением. В металлич. расплавах магн. поле останавливает конвекцию и уничтожает зонарность. При отсутствии силы тяжести, напр. на искусств. спутниках, конвекция сильно уменьшается, соотв. уменьшается зонарная неоднородность. При К. в невесомости расплав перестаёт смачивать стенки сосуда, что снижает плотность дислокации в вырастающем кристалле.
Если расплав перед фронтом роста сильно переохлаждён, то фронт неустойчив: выступ, случайно возникший на нём, попадает в область большего переохлаждения и скорость роста вершины выступа увеличивается ещё больше и т. д. В результате плоский фронт роста разбивается на округлые купола, имеющие в плоскости фронта форму полос или шестиугольников: возникает ячеистая структура (рис. 10, а). Линии сопряжения ячеек (канавки) оставляют в теле растущего кристалла дефектные и обогащённые примесью слои, так что весь кристалл оказывается как бы сложенным из гексагональных палочек или пластинок (карандашная структура, рис. 10, б). На более поздних стадиях потери устойчивости возникают дендриты.
КРИСТАЛЛИЗАЦИЯ12
Если темп-ра расплава увеличивается при удалении от фронта роста, то фронт устойчив — ячейки и дендриты не возникают.
Если в переохлаждённом расплаве (р-ре) оказывается не плоская поверхность, а маленький кристалл, то выступы на нём (прежде всего вершины) развиваются в разл. кристаллографич. направлениях, отвечающих макс. скорости роста, и образуют многолучевую звезду. Затем на этих главных отростках появляются боковые ветви, на них — ветви след. порядка: возникает дендритная форма кристаллов (рис. 8). Кристаллографич. ориентация дендритного кристалла одинакова для всех его ветвей.
Образование дефектов. Реальные кристаллы всегда имеют неоднородное распределение примесей. Примеси изменяют параметры крист. решётки, и на границах областей разного состава возникают внутр. напряжения. Это приводит к образованию дислокаций и трещин. При К. из расплава дислокации возникают как результат термоупругих напряжений в неравномерно нагретом кристалле, а также нарастания более горячих новых слоев на более холодную поверхность. Дислокации могут «наследоваться», переходя из затравки в выращиваемый кристалл.
Посторонние газы, хорошо растворимые в маточной среде, но плохо захватываемые растущим кристаллом, образуют на. фронте роста пузырьки газа, к-рые захватываются кристаллом, если скорость роста превосходит нек-рую критическую. Так же из маточной среды захватываются и посторонние тв. ч-цы, к-рые становятся затем источниками внутр. напряжений в кристалле и приводят к образованию дислокаций. При К. в невесомости отвод пузырьков затруднён и кристалл обогащается газовыми включениями. Увеличивая плотность пузырьков, можно получать т. н. пенометаллы.
Массовая кристаллизация. При определ. условиях возможен одновременный рост множества кристаллов. Спонтанное массовое появление зародышей и их рост происходят, напр., при затвердевании отливок металлов. Кристаллы зарождаются прежде всего на охлаждаемых стенках изложницы, куда заливается перегретый металл. Зародыши на стенках ориентированы хаотично, однако в процессе роста «выживают» те из них, у к-рых направление макс. скорости роста перпендикулярно стенке. В результате у поверхности возникает т. н. столбчатая зона, состоящая из почти параллельных узких кристаллов, вытянутых вдоль нормали к поверхности.

Физический энциклопедический словарь. — М.: Советская энциклопедия. . 1983.

КРИСТАЛЛИЗАЦИЯ

- образование кристаллов из газа, раствора, расплава, стекла или кристалла др. структуры (полиморфные превращения). К. состоит в укладке атомов, молекул или ионов в кристаллическую решётку. К. определяет образование минералов, льда, играет важную роль в атм. явлениях, в живых организмах (образование зубной эмали, костей, почечных камней). Путём К. получают и массивные монокристаллы, и тонкие кристаллич. плёнки полупроводников, диэлектриков и металлов. Массовая К.- одноврем. рост множества мелких кристаллов - лежит в основе металлургии и широко используется в хим., пищевой и медицинской промышленности.

Термодинамика кристаллизации. Расположение частиц в кристалле упорядочено (см. Дальний и ближний порядок), и их энтропия SK меньше энтропии Sc в неупорядоченной среде (паре, растворе, расплаве). Поэтому снижение темп-ры Т при пост. давлении р ведёт к тому, что химический потенциал вещества в кристалле


становится меньше его потенциала в исходной среде:


Здесь 2532-10.jpg - энергии взаимодействия частиц и уд. объём вещества в кристаллич. и неупорядоченном состояниях (фазах), SK и S С - энтропии. Т. о., кристаллич. фаза оказывается "выгоднее", происходит К., сопровождаемая выделением т. <н. скрытой теплоты К.: 2532-11.jpgH=T(SC-SK)2532-12.jpg0,5-5 эВ, а также скачком уд. объёма 2532-13.jpg (фазовый переход первого рода). Если р 2532-14.jpg104 атм, то член 2532-15.jpg в соотношении (1) мал, и при 2532-16.jpgтеплота К. равна 2532-17.jpg, т. е. является мерой изменения энергии связи между частицами при К. [при К. из расплава 2532-18.jpg и может иметь разл. знаки].

К. при полиморфных превращениях (см. Полиморфизм )может быть фазовым переходом второго рода. В случае переходов первого рода граница раздела кристалл - среда локализована в пределах неск. межатомных расстояний, и её уд. свободная энергия 2532-19.jpg>0.

Для переходов 2-го рода граница не локализована и

2532-20.jpg =0.

Условия 2532-21.jpg( р, Т, С к) =2532-22.jpg( р, Т, С с) для каждого из компонентов кристалла и среды определяют связь р, Т иконцентрации компонентов С, при к-рых кристалл находится в равновесии со средой, т. е. диаграмму состояния вещества. Разность 2532-23.jpg , являющаяся мерой отклонения от равновесия, наз. термодинами ч. движущей силой К. Обычно она создаётся понижением темп-ры ниже равновесного значения Т 0, т. <е. переохлаждением системы на 2532-24.jpgТ-Т 0 -Т. Если

2532-25.jpg Т2532-26.jpgТ 0, то


Если давление р паров или концентрация С в растворе больше равновесных значений р 0 и С 0, то говорят об абс. пересыщении (2532-28.jpgр=р- р 0 или 2532-29.jpgС=С-С 0) либо относит. пересыщении (2532-30.jpg=2532-31.jpg р/р 0 или 2532-32.jpgС/С 0). В этом случае в разреженных парах и разведённых растворах


В процессе выращивания монокристаллов из растворов обычно 2532-34.jpg , из паров и при хим. реакциях 2532-35.jpg1, при конденсации молекулярных пучков 2532-36.jpg102-104.

К. может происходить в результате или с участием хим. реакций. Равновесное состояние смеси газов при возможной хим. реакции между составляющими её веществами Ai можно обобщённо записать в виде 2532-37.jpg , где 2532-38.jpg - стехиометрич. коэф. (2532-39.jpg<0 для прямой реакции, 2532-40.jpg>0 - для обратной). В этом случае


Здесь К - константа равновесия реакции, р i - парциальные давления (или концентрации, если реакция протекает в растворе). В случае электролитов


где Ze - заряд иона (Z- ат. номер), 2532-43.jpg- отклонение разности потенциалов между кристаллом и раствором от равновесного значения.

Зародыши кристаллизации. Пересыщенная или переохлаждённая фаза может сохранять своё состояние чрезвычайно долго (К. не идёт). Такое состояние наз. метастабилъным. Расплавы чистых металлов переохлаждаются на 2532-44.jpg Т= (0,3-0,5) Т 0, вода - на 2532-45.jpg Т 2532-47.jpg 40 К 2532-48.jpg0,15 T0, пары - до s2532-49.jpg10, растворы - до 2532-50.jpg 3. Стёкла могут быть охлаждены до ОК (см. Аморфное состояние). Загрязнённые среды кристаллизуются на посторонних частицах (центры К.) при небольших 2532-51.jpg Т. Критич. переохлаждение 2532-52.jpg Т зависит также от темп-ры, материала и состояния стенок сосуда, действия излучений. Причина такой устойчивости - в трудности зарождения кристаллов. Атомы и молекулы газа или жидкости могут при соударениях соединяться в агрегаты из 2, 3 и т. д. частиц. Часть их распадается вследствие флуктуации колебат. энергии частиц. Если кол-во частиц N в агрегате охватывает 2-4 координац. сферы, то к нему можно применять макроскопич. понятия поверхностной энергии и хим. потенциала и др. Ат. структура зародышей пока недостаточно выяснена. Однако есть данные о том, что она может отличаться от структуры устойчивой макроскопической фазы.

Рис. 1. Работа образования зародыша кристаллизации 2532-66.jpg как функция числа частиц в нём Nkp для феноменологической (пунктир) и микроскопической (сплошная линия) моделей.


Рис. 2. Зависимость числа частиц в критическом зародыше Nkp от переохлаждения для феноменологической (пунктир) и микроскопической (сплошные линии) моделей.

Переохлаждение в однородной гомогенной фазе определяется работой образования границы раздела при появлении кристаллич. фазы внутри материнской. Эта работа положительна, если удельная свободная энергия границы 2532-53.jpg>0. Образование агрегата новой кристаллич. фазы из N частиц с поверхностью 2532-54.jpg увеличивает термодинамич. потенциал Ф системы на величину, равную 2532-55.jpg , где число 2532-56.jpg зависит от формы агрегата. Одновременно Ф уменьшается на 2532-57.jpg, т. к. новая фаза "выгоднее" старой 2532-58.jpg . В результате работа образования зародыша 2532-59.jpg= 2532-60.jpg достигает максимума 2532-61.jpg= 2532-62.jpg, когда размер зародыша приобретает критич. значение Nkp=2532-63.jpg. (рис. 1). Работа образования критич. зародыша 2532-64.jpg минимальна для кристалликов равновесной формы, у к-рых минимальна поверхностная энергия при данном объёме. Критич. зародыши образуются в результате тепловых флуктуации. Увеличение степени отклонения от равновесия 2532-68.jpg уменьшает работу образования зародыша. Скорость зарождения


где В пропорционально плотности частиц в среде и скорости их присоединения к критич. зародышу (в очищенных парах и растворах В2532-70.jpg1025-1030 см -3 с -1, в расплавах В2532-71.jpg1037-1042 см -3 с -1). Число частиц в критич. зародыше убывает с переохлаждением (в расплаве Ga при 2532-72.jpgT=0,5 Т 0, Nkp2532-73.jpg10 атомов, радиус зародыша r32532-74.jpg4 А). Т. к. Nkp не может меняться меньше чем на 1, то существуют интервалы изменения 2532-75.jpg , в пределах к-рых Nkp постоянно (рис. 2). Эти интервалы малы в области умеренных пересыщении, но проявляются при больших, напр. в условиях конденсации молекулярных пучков и электролитич. осаждения, когда Nkp2532-76.jpg1-10. В результате зависимости 2532-77.jpg и I (2532-78.jpg) становятся ломаными линиями (рис. 1).

К зародышам из неск. атомов понятие поверхностной энергии не применимо, и описание зарождения ведётся на конкретных микроскопич. моделях. Однако для оценок можно пользоваться феноменологич. представлениями, дающими несколько заниженную скорость зарождения (рис. 1, 2).


Рис. 3. Скорость зарождения In I на аморфном углероде при электролитической кристаллизации в зависимости от перенапряжения h: левая прямая отвечает первому атому в зародыше, правая - второму.


Упаковка частиц в малых зародышах может не совпадать с упаковкой в массивном кристалле, напр. обнаружено неск. метастабильных фаз в каплях Ga и Вr, замёрзших при глубоких переохлаждениях. Масс-спектральный анализ агрегатов в парах Pb и в Хе обнаружил повышение содержания кластеров из 7, 13, 19 и т. д. атомов, характерных для некристаллографич. пентагональной упаковки (рис. 4). Поверхностные атомы в этих кластерах образуют завершённую координац. сферу. Поэтому работа их образования минимальна, а их число максимально по сравнению с зародышами, содержащими на 1 атом больше или меньше.

Образование зародыша на хорошо смачиваемой поверхности кристалла требует преодоления меньшего барьера, и потому такое гетерогенное зарождение происходит при меньших переохлаждениях (см. Эпитаксия).


Рис. 4. Кристаллографическая плотнейшая (вверху) и пентагональная (внизу) упаковки.


Понижение темп-ры не только уменьшает работу образования зародыша, но и экспоненциально повышает вязкость расплава, т. е. снижает частоту присоединения новых частиц к зародышу (рис. 5, а). В результате I(2532-81.jpg Т )сначала достигает максимума, а затем становится столь малой (рис. 5, б), что при низких темп-pax расплав затвердевает, оставаясь аморфным. В расплавах со сравнительно малой вязкостью это возможно лишь при очень быстром (2532-82.jpg106 К/с) охлаждении. Так получают аморфные сплавы металлов (см. Аморфные металлы). В жидком гелии образование зародышей возможно не переходом системы через барьер, а туннельным просачиванием сквозь него. При выращивании крупных совершенных кристаллов на "затравках" избегают появления спонтанных зародышей, используя слабо пересыщенные растворы или перегретые расплавы. Наоборот, в металлургии стремятся получить максимальное число центров К., создавая глубокие переохлаждения (см. ниже).


Рис. 5. Температурные зависимости скорости зарождения и роста кристалла: а) сплошные кривые - температурная зависимость числа зародышей цитриновой кислоты в переохлаждённом водном растворе (темп-ры насыщения: А-62 °С, В -85 °С); пунктир - увеличение вязкости (в пуазах) растворов с понижением Т; б) скорость роста v кристаллов бензофенона из расплава как функции 2532-84.jpg Т.


Рост кристалла может быть послойным и нормальным в зависимости от того, является ли его поверхность в атомном масштабе гладкой или шероховатой. Атомные плоскости, образующие гладкую грань, почти полностью укомплектованы и содержат сравнительно небольшое число вакансий и атомов, адсорбированных в местах, соответствующих узлам кристаллич. решётки следующего слоя. Края незавершённых атомных плоскостей образуют ступени (рис. 6, в). В результате тепловых флуктуации ступень содержит нек-рое число трёхмерных входящих углов - изломов. Присоединение новой частицы к излому не изменяет энергии поверхности и поэтому является элементарным актом роста кристалла. С увеличением отношения тепловой энергии kT к поверхностной энергии 2532-85.jpg (в расчёте на 1 атомное место на поверхности) плотность изломов увеличивается. Соответственно увеличивается конфигурац. энтропия и падает свободная линейная энергия ступени. При определ. отношениях 2532-86.jpg (близких к 1, но несколько различных для разных граней) линейная энергия ступени обращается в 0, и ступень "размазывается" по грани, к-рая превращается в шероховатую, т. е. равномерно и плотно покрытую изломами поверхность (рис. 6, б). Связь поверхностной энергии с теплотой К. позволяет заключить, что для веществ и темп-р, для к-рых изменение энтропии при К. таково, что 2532-87.jpgS/k>4, все плотноупакованные грани - гладкие. Эта ситуация характерна для равновесия кристалл - пар, а также (для нек-рых веществ) для границы кристалл -расплав. Переход от шероховатости к огранению возможен при изменении концентрации в двухкомпонентных системах (К. из растворов). Если 2532-89.jpgS/k<2 (типично для плавления металлов), то поверхности любой ориентации шероховаты. При 2532-90.jpg отдельные гладкие грани сосуществуют с шероховатыми поверхностями (напр., кристаллы Ge и Si в расплавах, гранаты в расплавах и высокотемпературных растворах). Зависимость свободной энергии и скорости К. от ориентации поверхности имеет острые (сингулярные) минимумы для гладких (сингулярных) граней и округлённые (несингулярные) для шероховатых поверхностей.

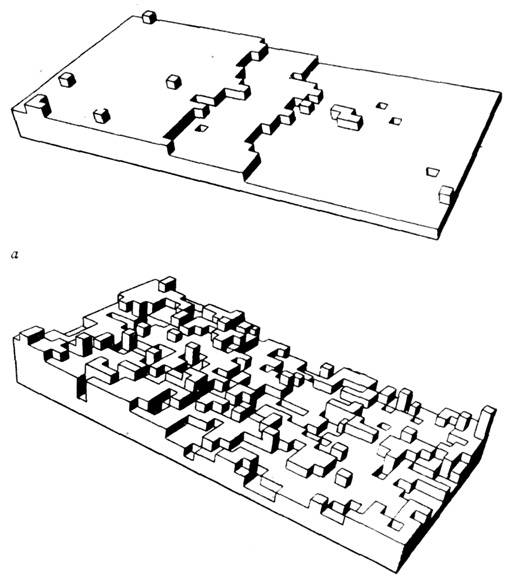

Рис. 6. Атомно-гладкая ( а) и шероховатая ( б) поверхности (моделирование на ЭВМ).


Рис. 7. Концентрические ступени на грани (100) NaCl при росте из молекулярного пучка. Высота ступени 2,82 А (декорированы мелкими кристалликами специально осаждённого золота).



Рис. 8. а - Спиральная форма роста; б - ступень, оканчивающаяся на поверхности в точке её пересечения винтовой дислокацией.


Присоединение нового атома в любом положении на поверхности кроме излома меняет её энергию. Заполнение немногочисленных вакансий, снижающее эту энергию, не может дать начала новому атомному слою, а концентрация атомов в местах, соответствующих узлам решётки следующего слоя, повышает энергию и поэтому мала. В результате необратимое присоединение частиц к кристаллу, т. е. его рост, возможен только когда на его поверхности есть изломы. На шероховатых поверхностях плотность изломов велика, и рост вдоль нормали к поверхности возможен практически в любой точке. Такой рост наз. нормальным. Он лимитируется скоростью присоединения отд. частиц к изломам. Его скорость R линейно увеличивается с переохлаждением на фронте К.:


Здесь а - межатомное расстояние,l0 - расстояние между изломами, 2532-93.jpg - эффективная частота тепловых колебаний, 2532-94.jpg- энергия, необходимая для присоединения частиц к излому (энергия активации). Она учитывает перестройку ближнего порядка в жидкости, десольватацию строит. частиц и изломов в растворах, хим. реакции и т. д. В простых расплавах коэф. 2532-95.jpg велики, что обеспечивает рост с заметной скоростью, когда переохлаждение на фронте К. 2532-97.jpg Т 2532-98.jpg1К. Так, для роста Si 2532-99.jpg 106 см/с R= (3-5)*10-3 см/с достигается при 2532-100.jpg 10-5 К. При достаточно низких темп-pax подвижность частиц падает и скорость роста уменьшается, подобно скорости зарождения (рис. 5, б).

Если поверхность гладкая, то изломы существуют только на ступенях, рост идёт последоват. отложением слоев и наз. послойным. Если поверхность образована лестницей одинаковых ступеней и в среднем отклонена от ближайшей сингулярной грани на угол с тангенсом р, то ср. скорость её роста вдоль нормали к этой сингулярной ориентации


где 2532-103.jpg - скорость роста ступени вдоль грани,2532-104.jpg (В растворах 2532-105.jpg10-1-10-3 см/с.)

Плотность ступеней определяется тем, генерируются ли они двумерными зародышами или дислокациями. Образование двумерных зародышей требует преодоления потенциального барьера, высота к-рого пропорциональна линейной энергии ступеней и обратно пропорциональна 2532-106.jpg. Соответственно, скорость К. экспоненциально мала при малых 2532-107.jpg Т [для роста грани (III) Si с R=(3-5)*10-3 см/с необходимо 2532-108.jpg Т2532-109.jpg0,ЗК; см. выше]. При К. из молекулярных пучков, если есть места преимущественного образования двумерных зародышей, ступени имеют вид замкнутых колец (рис. 7). Возможно, что образование зародышей "облегчается" точками выхода на поверхность краевых дислокаций.

При росте на винтовой дислокации, образуемая ею ступень в процессе роста приобретает спиральную форму (рис. 8), т. к. в точке окончания ступени на дислокации её скорость роста равна 0. В процессе спирального роста новый слой "накручивается" сам на себя вокруг точки выхода дислокации и на поверхности возникает пологий (вицинальный) холмик роста. Часто холмики образуются группой дислокаций, суммарный вектор Бюргерса к-рых имеет в направлении нормали к поверхности составляющую Ь, равную неск. параметрам а решётки. Точки выхода этих дислокаций могут занимать на поверхности некоторую область (с периметром 2L, рис. 9, а, в). В этом случае склон кругового вицинального холмика образует с сингулярной гранью угол с тангенсом р=b/(19rc +2h) (рис. 9, б). Наклоны холмиков измеряются 2532-111.jpgметодами оптич. интерферометрии (рис. 10), методом цветов тонких пластинок, а иногда непосредственно визуализацией ступеней.

-


Рис. 9. Двухзаходная спираль, образующая вицинальный холмик вокруг точек выхода на поверхность двух дислокаций: о) общий вид холмика; б) его сечение плоскостью, перпендикулярной грани и проходящей через точки выхода дислокаций; в) спираль на грани (100) синтетического алмаза.


Рис. 10. Интерференционные полосы от вицинального холмика на грани призмы кристалла ADP (рост из водного раствора).

Радиус двумерного критяч. зародыша 2532-112.jpg пропорционален линейной энергии ступени и обратно пропорционален 2532-113.jpg Т. Поэтому с увеличением 2532-114.jpg Т крутизна холмика р линейно увеличивается при малых 2532-115.jpg Т и стремится к насыщению при больших (при L2532-116.jpg0). Соответственно, нормальная скорость роста R квадратично увеличивается с пересыщением 2532-117.jpgпри малых переохлаждениях и линейно - при больших (рис. 11). Вариации вектора Бюргсрса и протяжённость L дислокац. источника определяют разброс значений скорости роста кристаллографически идентичных граней (или одной и той же грани) в одинаковых условиях. В процессе роста грани точка выхода не перпендикулярной ей дислокации смещается и может достигнуть одного из рёбер. После этого ступень исчезает. Дальше К. идёт лишь путём двумерного зарождения, и скорость роста при малых переохлаждениях падает (по крайней мере в неск. раз при К. из расплава и на неск. порядков при К. из раствора). Из-за относительно малых значений линейной энергии ступеней на границе кристалл - расплав и отсутствия проблемы доставки кристаллизующегося вещества 2532-120.jpg, 2532-121.jpg и Л на неск. порядков выше, чем для К. из растворов и газовой фазы.

Ввиду малой плотности газовой фазы послойная К. из неё идёт в осн. не прямым попаданием частиц на ступени, а за счёт диффузии частиц, адсорбированных на атомно-гладких "террасах" между ступенями. За время между моментами прилипания к поверхности и десорбции такая частица совершает случайные блуждания по поверхности и уходит от точки прилипания на расстояние порядка ср. длины диффузионного пробега ls. Поэтому достичь ступени могут лишь частицы, адсорбировавшиеся вокруг неё в полосе шириной 2532-122.jpg Большинство частиц, падающих на поверхность с малой плотностью ступеней, испаряются - коэф. конденсации для таких поверхностей мал. Он приближается к 1 при большой плотности ступеней, т. е. при значит. пересыщениях. По той же причине скорость К. из газовой фазы даже на одной дислокации квадратично увеличивается с пересыщением при малых пересыщениях и линейно - при больших. При конденсации молекулярных пучков ступени образуются путём двумерного зарождения в местах, где пересыщение в адсорбционном слое достигает критического, и потому ср. расстояние между ступенями определяется длиной пробега адсор-биров. частиц.

Подвод вещества к растущей поверхности и отвод от неё теплоты К. ограничивает скорость К., когда эти процессы протекают медленнее поверхностных. Такой диффузионный режим типичен для К. из расплавов и неперемешиваемых растворов. Высокая скорость К. из расплава лежит в основе всех широко используемых методов выращивания монокристаллов, в к-рых скорость К. задаётся механич. движением кристалла относительно независимо формируемого теплового поля. Кинетич. режим К., когда скорость К. лимитируется поверхностными процессами, характерен для К. из перемешиваемых растворов, из газовой фазы и роста из перемешиваемого расплава кристаллов с высокой энтропией плавления.


Рис. 11. Наклоны р вицинальных холмиков, образованных двумя разными дислокационными источниками, и задаваемые ими скорости роста грани R в зависимости от пересыщения 2532-123.jpg.


Формы роста кристаллов (габитус) определяются анизотропией скорости К. и условиями тепло- и массопереноса. Кристаллы с шероховатыми поверхностями имеют обычно округлую форму. Атомно-гладкие поверхности проявляются в виде граней. Стационарная форма кристаллич. многогранника такова, что расстояние от центра до каждой грани пропорционально её скорости роста. В результате кристалл оказывается образованным гранями с мин. скоростями роста (грани с большими скоростями постепенно уменьшаются и исчезают). Они параллельны плоскостям с наиб. плотной упаковкой и наиб. сильными связями в атомной структуре кристалла. Поэтому кристаллы с цепочечной и слоистой структурой имеют игольчатую или таблитчатую форму. Анизотропия скоростей роста и, следовательно, форма роста кристалла в разл. фазах зависят от состава, Т,2532-125.jpg Т исильно меняются под действием поверхностно-активных примесей.

Из-за большой скорости поверхностных процессов К. переохлаждение 2532-126.jpg Т на атомно-шероховатых поверхностях мало, т. е. Т=Т 0 (отсюда назв. изотермы). Плотноупакованные грани с простыми индексами в случае неметаллов часто остаются сингулярными и появляются на округлом фронте К. в виде плоского среза в форме круга, эллипса или кольца (рис. 12, а) в зависимости от формы изотермы К. Темп-ра вдоль такой грани не постоянна и достигает минимума в точках, наиб. удалённых от изотермы Т=Т 0. В этих точках наивысшего переохлаждения генерируются слои, определяющие скорость роста грани. Поэтому стационарный размер грани тем больше, чем большее 2532-128.jpg Т нужно для её роста со скоростью, равной скорости округлого фронта К. в направлении вытягивания кристалла. Шероховатые и гранные поверхности захватывают разные кол-ва примесей, и кристалл с сосуществующими гранными и шероховатыми формами вырастает неоднородным (рис. 12, б).


Рис. 12. Образование плоской грани на округлом фронте кристалла (кристалл вытягивается из расплава): а - осевое сечение кристалла с фронтом кристаллизации, вогнутым в сторону кристалла в центре и плоским по периферии; б -продольное сечение кристалла Si (периферич. область обогащена примесью).


Если Т в расплаве убывает по мере удаления от фронта К., то фронт неустойчив: случайно возникший на нём выступ попадает в область большего переохлаждения, скорость роста вершины выступа становится ещё больше и т. д. В результате плоский фронт распадается на прилегающие друг к другу пластинчатые или игольчатые кристаллы - в сечении, параллельном фронту, возникает полосчатая или ячеистая структура. Ячейки характерны для больших градиентов темп-ры и имеют обычно гексагональную форму независимо от симметрии кристалла (рис. 13). Неустойчивость не совместима с выращиванием совершенных монокристаллов, т. к. ведёт к захвату включений маточной среды. Сферич. кристалл, растущий в переохлаждённом расплаве или растворе, сохраняет свою форму, пока его радиус не достигнет критич. значения, зависящего от радиуса критич. зародыша и скорости поверхностных процессов К. В дальнейшем развиваются выступы, и кристалл приобретает скелетную (рис. 14, а, б )или дендритную форму (рис. 14, в, г). Название последней связывается с появлением вторичных ветвей после достижения первичным выступом критич. длины.



Рис. 13. Схема ячеистой структуры фронта кристаллизации.


Рис. 14. Исходный округлый кристалл циклогексанола в расплаве ( а), начальная стадия роста скелетного кристалла ( б), дендрит ( в), дендрит при большом переохлаждении ( г).

Примесь, отталкиваемая фронтом К. из расплава, скапливается перед ним и, меняя равновесную темп-ру К., вызывает т. н. концентрац. переохлаждение, увеличивающееся по мере удаления от фронта. Если равновесная темп-pa в расплаве увеличивается с расстоянием от фронта быстрее, чем истинная, то возникает концентрационная неустойчивость. Она исчезает при достаточно высоких отношениях градиента темп-ры на фронте К. к его скорости.

Фронт К. из раствора всегда неустойчив, т. к. пересыщение 2533-3.jpgувеличивается по мере удаления от растущей поверхности. Для огранённых кристаллов характерно большое пересыщение около вершин и рёбер, причём перепад 2533-4.jpgувеличивается с размером грани. При достаточно больших пересыще-нии и размере грани вершины становятся ведущими источниками ступеней роста, а в центр. частях граней возникают провалы - начинается скелетный рост (рис. 15). Ему способствуют нек-рые примеси. Неустойчивость К. из растворов подавляется интенсивным перемешиванием, снижением пересыщения, а иногда введением примесей.


Рис. 15. Скелетный кристалл шпинели.

Захват примесей. Отношение концентраций примеси в кристалле и исходном веществе наз. коэф. захвата К. При К<1 К. ведёт к очистке от примеси кристалла, при К>1 - к очистке исходной среды, К=1 соответствует сохранению концентрации. Коэф. захвата разными гранями различны и не совпадают с термоди-намич. равновесными, определяемыми диаграммой состояния. Поэтому состав кристалла отклоняется от термодинамически равновесного. Так, при лазерной или электронной импульсной рекристаллизации тонких приповерхностных слоев Si со скоростями К. до неск. м/с концентрация . примесей As, Sb, In, Bi в кристалле Si превосходит равновесную в 3-600 раз, причём подавляющее большинство примесных атомов находится в узлах решётки. Это связано, во-первых, со статистич. отбором: каждый узел решётки при К. окончательно заполняется тем или иным атомом после множества попыток (от 106-107 при скоростях 2533-6.jpg10-3 см/с и до 10 при скоростях 2533-7.jpgм/с). Во-вторых, в условиях быстрой К. не успевает протекать диффузия в расплаве.

Неравновесный захват примеси при послойном росте связан со статистич. отбором на ступенях, а также с тем, что даже равновесная концентрация примеси в поверхностном слое кристалла и торце ступени заметно отличается от объёмной. При достаточно быстром отложении слоев следующий слой замуровывает предыдущий вместе с содержащейся в нём примесью. В результате каждая грань захватывает примесь в кол-ве, отвечающем концентрации в её поверхностном слое, и кристалл оказывается сложенным из секторов роста разных граней, с разл. концентрациями примесей и др. дефектов - возникает т. н. секториальное строение кристалла (рис. 16). Количество примеси, захватываемое при движении ступени по грани, зависит от ориентации этой ступени. Поэтому сектор роста данной грани, в свою очередь, разбивается на области, отложенные вициналями разной ориентации с разным содержанием примеси (вицинальная секториальность, рис. 17).

Темп-pa и концентрация примеси на фронте К. из расплава флуктуируют из-за конвекции расплава и вращения кристалла и тигля в обычно слегка несимметричном тепловом поле. Соответствующие положения фронта К. отпечатываются в кристалле в виде полос (зонар-ное строение, рис. 16). Флуктуации темп-ры могут быть столь сильны, что рост кристалла сменяется плавлением и ср. скорость оказывается на порядок меньше мгновенной. Интенсивность конвекции и амплитуда полосчатости уменьшаются при выращивании кристаллов в невесомости.


Рис. 16. Секториальное и зонарное строение кристалла алюмокалиевых квасцов.


Рис. 17. Вицинальный холмик, образованный на грани ступенями трёх разных ориентации вокруг краевой дислокации D(a). Разные склоны холмика захватывают разные количества примеси ( б).

Образование дефектов. Посторонние газы, растворимые в растворах и расплавах лучше, чем в кристаллах, выделяются на фронте К. Пузырьки газа захватываются растущим кристаллом, если они превышают критич. размер, убывающий с увеличением скорости роста (аналогично захватываются твёрдые частицы). При К. в невесомости конвективный отвод пузырьков от фронта К. затруднён и кристалл обогащается газовыми включениями. Специально создавая пузырьки, получают пеноматериалы. Реальные кристаллы всегда имеют зонарно и секториально распределённые примеси, к-рые изменяют параметр решётки, что вызывает внутр. напряжения, дислокации и трещины. Последние возникают также из-за несоответствия параметров решёток затравки (подложки) и нарастающего на ней кристалла. Источниками внутр. напряжений и дислокаций являются также включения маточной среды и посторонних частиц.

При К. из расплава дислокации возникают из-за термоупругих напряжений, вызванных нелинейным распределением темп-ры; при охлаждении уже выросших частей кристалла снаружи; при линейном распределении темп-ры вдоль нормали к достаточно протяжённому фронту К., если свободный температурный изгиб кристалла невозможен; наследованием из затравки. Поэтому выращивание бездислокационных кристаллов Si, GaAs, IP начинают с затравок малого диаметра и ведут в максимально однородном температурном ноле. Кристаллы могут содержать петли дислокаций размером меньше 1 мкм. Петли образуются как контуры дискообразных скоплений (кластеров) межузельных атомов (или вакансий), возникших в результате распада пересыщенного твёрдого раствора при охлаждении выросшего кристалла. Атомы примеси могут быть центрами зарождения кластеров.

Массовая К. При определ. условиях возможен одноврем. рост множества кристаллов. Спонтанное массовое появление зародышей и их рост происходят, напр., при затвердевании отливок металлов. Кристаллы зарождаются прежде всего на охлаждаемых стенках изложницы, куда заливается перегретый металл. Зародыши на стенках ориентированы хаотично, однако в процессе роста "выживают" те из них, у к-рых направление макс. скорости роста перпендикулярно стенке (геометрич. отбор кристаллов). В результате у поверхности возникает т. <н. столбчатая зона, состоящая из узких кристаллов, вытянутых вдоль нормали к поверхности.

Массовая К. в растворах начинается либо на спонтанно возникших зародышах, либо на специально введённых затравках. Сталкиваясь в перемешиваемом растворе между собой, со стенками сосуда и мешалкой, кристаллики разрушаются и дают начало новым центрам К. (вторичное зарождение). Причиной вторичного зарождения могут быть также мелкие обломки нависающих над гранью слоев, "запечатывающих" плоские параллельные грани, включения маточного раствора. В металлургии используют сильные конвективные потоки, обламывающие дендритные кристаллы и разносящие центры К. по всему объёму, иногда применяют УЗ-дробление растущих кристаллов. Массовой К. очищают вещества от примеси (К<1). Массовая К. из газовой фазы (в т. ч. из плазмы) используется для получения ультрадисперсных порошков с размерами кристалликов до 10-6 см и менее. Необходимые для этого высокие переохлаждения достигаются резким охлаждением пара смеси химически реагирующих газов или плазмы. Известен способ массовой К. капель, кристаллизующихся во время падения в охлаждаемом газе.

Лит.: Выращивание кристаллов из растворов, 2 изд., Л., 1983; Леммлейн Г. Г., Морфология и генезис кристаллов, М., 1973; Лодиз Р. А., Паркер Р. Л., Рост монокристаллов, пер. с англ., М., 1974; Проблемы современной кристаллографии, М., 1975; Современная кристаллография, т. 3, М., 1980; Чернов А. А., Физика кристаллизации, М., 1983; Гегузин Я. Е., Kaгaневский Ю. С., Диффузионные процессы на поверхности кристалла, М., 1984; Морохов И. Д., Трусов Л. И., Лаповок В. Н., Физические явления в ультрадисперсных средах, М., 1984; Скрипов В. П., Коверда В. П., Спонтанная кристаллизация переохлажденных жидкостей, М., 1984.

А. А. Чернов.


Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия. . 1988.


.

Синонимы:

Смотреть что такое "КРИСТАЛЛИЗАЦИЯ" в других словарях:

  • КРИСТАЛЛИЗАЦИЯ — (ново лат., от греч. krystallos кристалл). Такой переход тел из жидкого состояния в твердое, при котором они принимают известные кристаллические формы. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КРИСТАЛЛИЗАЦИЯ …   Словарь иностранных слов русского языка

  • кристаллизация — и, ж. cristallisation <, лат. cristallsatio. 1. хим. Процесс образования кристаллов. Сл. 18. Кристаллизация или зернованье. Лом. ОМ 599. // Сл. 18 11 18. Сии минеральныя изпарения всего болле участвуют в кристаллизации, крашении камней и… …   Исторический словарь галлицизмов русского языка

  • Кристаллизация — – процесс образования кристаллов при переходе вещества из термодинамически менее устойчивого состояния в более устойчивое. [Словарь основных терминов, необходимых при проектировании, строительстве и эксплуатации автомобильных дорог.]… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • КРИСТАЛЛИЗАЦИЯ — КРИСТАЛЛИЗАЦИЯ, процесс образования кристаллов из паров, растворов, расплавов, из вещества в другом кристаллическом или аморфном состоянии. Кристаллизация начинается при переохлаждении жидкости или пересыщении пара, когда практически мгновенно… …   Современная энциклопедия

  • кристаллизация — сущ., кол во синонимов: 4 • вакуум кристаллизация (1) • гидатогенезис (2) • …   Словарь синонимов

  • Кристаллизация — КРИСТАЛЛИЗАЦИЯ, процесс образования кристаллов из паров, растворов, расплавов, из вещества в другом кристаллическом или аморфном состоянии. Кристаллизация начинается при переохлаждении жидкости или пересыщении пара, когда практически мгновенно… …   Иллюстрированный энциклопедический словарь

  • КРИСТАЛЛИЗАЦИЯ — КРИСТАЛЛИЗАЦИЯ, процесс образования КРИСТАЛЛОВ из вещества, переходящего из газообразного или жидкого состояния в твердое (СУБЛИМАЦИЯ или плавление) или возникающего из раствора (ИСПАРЕНИЕ или ОСАЖДЕНИЕ). При плавлении твердое вещество нагревают… …   Научно-технический энциклопедический словарь

  • кристаллизация — КРИСТАЛЛИЗОВАТЬ, зую, зуешь; ованный; сов. и несов., что. Превратить ( ащать) в кристаллы. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • Кристаллизация — процесс перехода тела из жидкого (иногда игазообразного) состояния в твердое, причем оно принимает более или менееправильную геометрическую форму кристалла …   Энциклопедия Брокгауза и Ефрона

  • КРИСТАЛЛИЗАЦИЯ — процесс роста к ла с момента зарождения. К. может происходить из жидкого состояния (раствора, расплава; магмы; фазовый переход), газообразного (см. Сублимация) и твердого. См. Перекристаллизация, Метасоматоз, Потоки концентрационные, Регенерация… …   Геологическая энциклопедия

Книги

Другие книги по запросу «КРИСТАЛЛИЗАЦИЯ» >>


Поделиться ссылкой на выделенное

Прямая ссылка:
Нажмите правой клавишей мыши и выберите «Копировать ссылку»

We are using cookies for the best presentation of our site. Continuing to use this site, you agree with this.
