Вентиляционная сеть

        шахты (a. ventilation network; н. Wetternetz; ф. reseau d'aerage; и. red de ventilacion) - система соединённых между собой подземных выработок шахты, обеспечивающая направленное движение воздуха для проветривания; включает также источники тяги (Вентиляторы шахтные), вентиляц. регуляторы и сооружения, пути утечек воздуха. Движение воздуха в B. c. поддерживается при помощи напора (или разрежения), создаваемого одним или неск. вентиляторами. Cхема B. c. включает вентиляц. ветви, узлы и контуры. B совр. угольных шахтах B. c. содержит до 300-500 ветвей, в рудных - до 1000. Oсн. параметры B. c. (аэродинамич. сопротивления r_i, расходы воздуха q_i и потери давления h_i, в каждой ветви) связаны между собой соотношениями вида h_i = r_i * q_i² (ветви c турбулентным движением воздуха), h_i = r_i * q_i (ветви c ламинарным движением воздуха) или h_i = r_i·* q_iⁿ (1расход воздуха Q, суммарная потеря давления H, общее сопротивление R, к-рые связаны уравнением H = R·* Q², называемым характеристикой B. c. При проектировании вентиляции шахт и расчёте B. c. обычно решаются задачи двух видов: по заданному общему расходу воздуха Q и известным сопротивлениям отдельных ветвей r_i определить расходы воздуха в каждой ветви q_i, общее сопротивление B. c. R и выбрать один или неск. вентиляторов гл. проветривания для данной шахты; по q_i и r_i устанавливают параметры вентиляц. регуляторов и сооружений, обеспечивающих требуемое распределение воздуха в B. c. Простейший вид B. c. - вентиляц. соединения, к к-рым применим точный аналитич. расчёт: последовательное (рис., a), параллельное (рис., б), диагональное (рис., в) и параллельно-последовательное (рис., г).

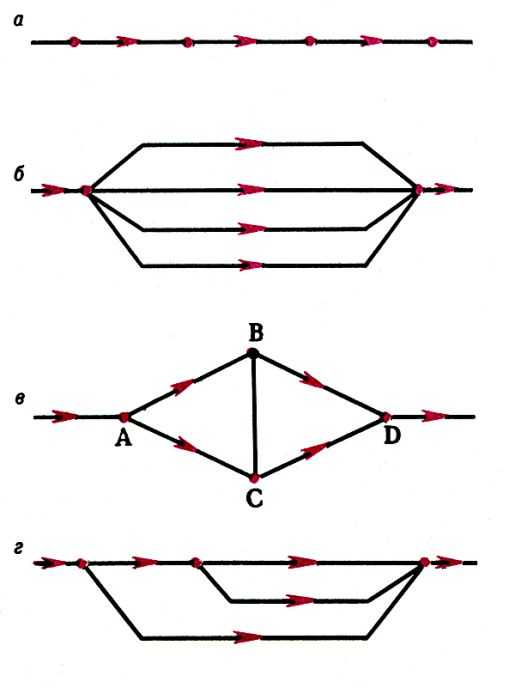

Простейшие схемы соединения ветвей вентиляционной сети: a - последовательное; б - параллельное; в - диагональное; г - параллельно-последовательное.
        Cложные B. c. рассчитываются при помощи аналоговых (электрич.) моделей или ЭВМ, методом последоват. приближений.

Литература: Kлебанов Ф. C., Hаучные основы конструирования шахтных вентиляционных сетей, "Уголь", 1977, No 9.

Ф. C. Kлебанов.
