LTV A-7 Corsair II

A-7 Corsair II

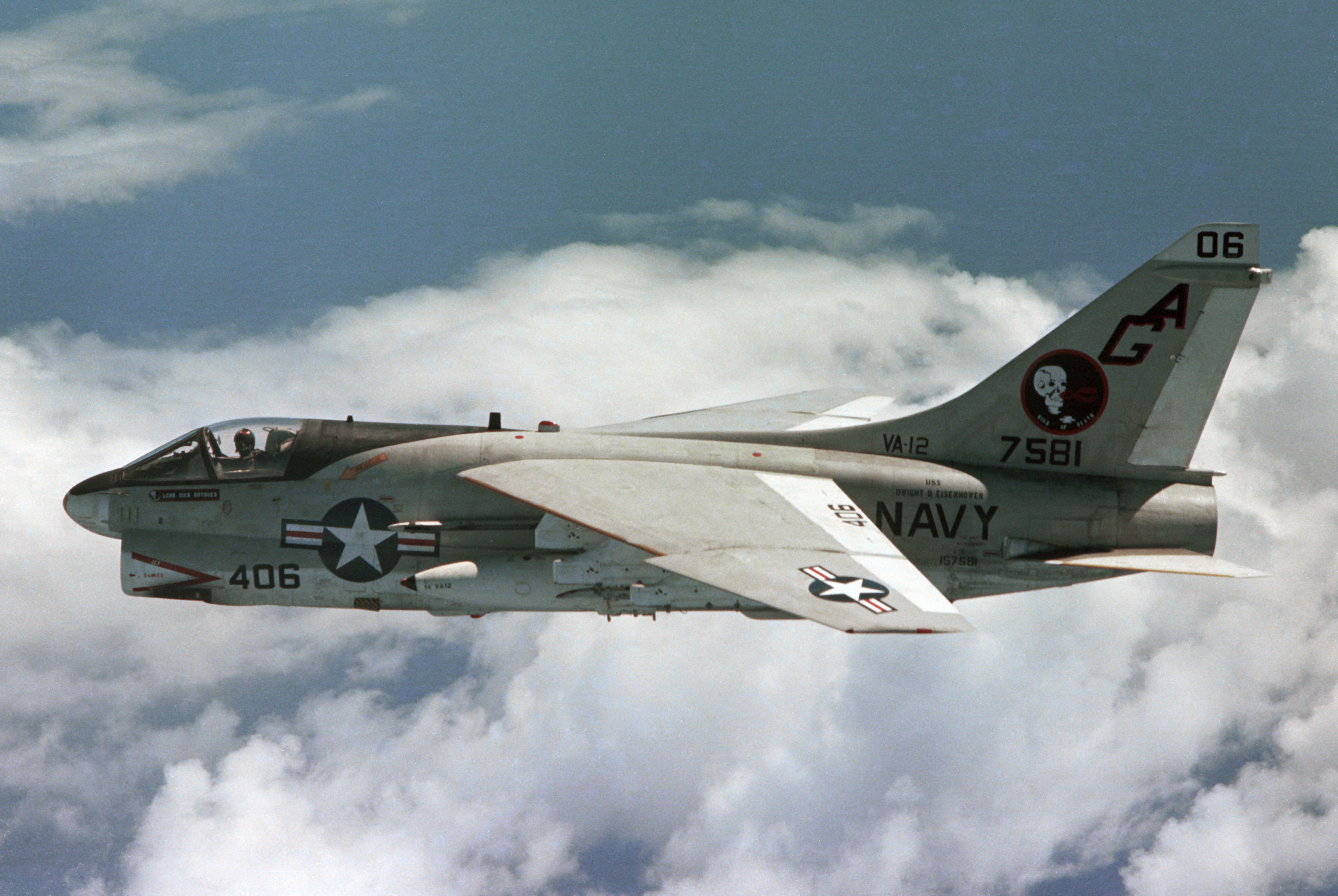

A-7E из состава 12-й штурмовой эскадрильи ВМС США
Тип	палубный штурмовик
Разработчик	Vought
Первый полёт	27 сентября 1965
Начало эксплуатации	февраль 1967
Конец эксплуатации	1993 (США) 1999 (Португалия)
Статус	эксплуатируется
Основные эксплуатанты	ВМС США (списаны) ВВС США (списаны) ВВС Португалии (списаны) ВВС Греции ВВС Таиланда
Единиц произведено	1569
Базовая модель	F-8 Crusader
Изображения на Викискладе

Линг-Темко-Воут A-7 «Корсар» II (англ. Ling-Temco-Vought A-7 Corsair II) — американский штурмовик, разработанный компанией Линг-Темко-Воут в середине 1960-х годов на базе истребителя F-8 «Крусейдер». Состоял на вооружении ВМС и ВВС США, активно применялся во Вьетнамской войне, а также ещё в нескольких вооружённых конфликтах, включая Войну в Заливе. В США снят с вооружения в 1993 году, однако несколько стран продолжали эксплуатировать A-7 и позднее.

Тактико-технические характеристики

Приведенные характеристики соответствуют модификации A-7E.

Источник данных: Standard Aircraft Characteristics ^[1].

Технические характеристики

• Экипаж: 1 (пилот)
• Длина: 14,06 м
• Размах крыла: 11,8 м
  • сложенный: 7,25 м
• Высота: 4,9 м
• Площадь крыла: 34,84 м²
• Стреловидность по линии 1/4 хорд: 35°
• Коэффициент удлинения крыла: 4,0
• Средняя аэродинамическая хорда: 3,3 м
• Профиль крыла: NACA 65A-007
• База шасси: 4,78 м
• Колея шасси: 2,89 м
• Масса пустого: 8412 кг
• Масса снаряжённого: 9115 кг
• Нормальная взлётная масса: 14 853 кг (с 6×Mk 81)
  • без подвесок: 13 667 кг
• Максимальная взлётная масса: 19 051 кг
• Максимальная посадочная масса: 11 476 кг (на авианосец)
• Масса в бою: 11 718 кг (без подвесок)
• Масса топлива во внутренних баках: 4552 кг
• Объём топливных баков: 5587 л
• Силовая установка: 1 × ТРДД Allison TF41-A-2
• Тяга: 1 × 66,7 кН (6804 кгс) (максимальная)
  • нормальная: 1 × 57,6 кН (5874 кгс)
• Длина двигателя: 4,71 м
• Диаметр двигателя: 0,94 м

Лётные характеристики

• Максимальная скорость: 1115 км/ч (у земли)
• Крейсерская скорость: 841 км/ч
• Скорость сваливания: 194 км/ч
• Боевой радиус:
  • с 6 × Mk 81: 904 км
  • с 6 × Mk 81 и 12 × Mk 82: 474 км
  • с 1 × Mk 43 и 3 ПТБ: 1696 км
• Практическая дальность: 3680 км
• Перегоночная дальность: 4602 км (с 4 ПТБ)
• Боевой потолок: 13 561 м (при 2,54 м/с)
• Скороподъёмность: 52,4 м/с
• Время набора высоты: (без подвесок)
  • 6096 м за 2,6 мин
  • 9144 м за 4,4 м
• Нагрузка на крыло: 395 кг/м² (без подвесок)
• Тяговооружённость: 0,498 (без подвесок)
• Длина разбега: 814 м (без подвесок)
• Длина пробега: 945 м

Вооружение

• Стрелково-пушечное: 1 × 20 мм пушка М61 с 1000 патр.
• Точки подвески: 8 (6 под крылом, 2 на фюзеляже для ракет AIM-9)
• Боевая нагрузка:
  • 4 внешние: 1588 кг каждый
  • 2 внутренние: 1134 кг каждый
  • 2 фюзеляжные: 163 кг каждый
• Управляемые ракеты:
  • ракеты «воздух-земля»: 6 × AGM-65
  • ракеты «воздух-воздух»: 2 × AIM-9
• Неуправляемые ракеты: 6 × 7×70 мм ракет в блоках LAU-68 или 19×70 мм ракет в блоках LAU-3
• Бомбы:
  • фугасные:
    • 24 × 241 кг Mk 82
    • 6 × 460 кг Mk 83 или 925 кг Mk 84
    • 12 × 340 кг M117
  • зажигательные с напалмом:
    • 9 × 340 кг BLU-1/B или M116
    • 8 × 340 кг BLU-27
  • химические:
    • 12 × 340 кг MC-1 с зарином
  • касетные:
    • 24 × Mk 20
    • 10 × CBU-24/49/52/58/71
    • 6 × CBU-30/38
  • управляемые:
    • 4 × GBU-8
    • 6 × GBU-10/12
• Бомбовые контейнеры: 4 × SUU-7 (CBU-12/46)
• Мины: 20 × Mk 36 Destructor
• Подвесные артиллерийские установки: 2 × SUU-23 с шестиствольной 20 мм пушкой GAU-4 или GPU-5 с четырёхствольной 30 мм пушкой GAU-13
• Подвесные топливные баки: до 4 × 1136 л

Примечания

1. ↑ Standard Aircraft Characteristics. A-7E. — Published by Direction of The Commander of The Naval Air Systems Command, April 1972. — (NAVAIR 00-110AA7-4).

Литература

• Кедров С. "Корсар" из семейства "Воутов". Палубный штурмовик A-7 (рус.) // Крылья Родины. — М., 2000. — № 4. — С. 28-29. — ISSN 0130-2701.
• Кедров С. "Корсар" из семейства "Воутов". Палубный штурмовик A-7 (рус.) // Крылья Родины. — М., 2000. — № 5. — С. 27-28. — ISSN 0130-2701.
