Электроника МПО-10

Электроника МПО-10 — сменный модуль оперативной памяти объемом 10 КБ, предназначенный для использования с портативными микрокомпьютерами «Электроника МК-90», «МК-95» и «МК-98».

Технические характеристики

• Информационная емкость: 10 КБ
• Максимальная скорость передачи информации: 25 КБайт/с
• Доступ к памяти осуществляется с помощью последовательной шины, подобной SPI, через 6-контактный разъем
• Память энергозависимая
• Срок хранения информации при автономном режиме: 6 мес.
• Ток потребления при автономном режиме, Uпит=3В: 10 мкА
• Диапазон напряжений питания для чтения/записи: 4.5-5.5 В
• Номинальное напряжение питания: 5В
• Номинальное напряжение питания при котором обеспечивается хранение информации: 2.6В
• Габаритные размеры: 69.5х35х12.1
• Масса (не более): 29 гр.

Элементная база

• Контроллер памяти КА1835ВГ2 (преобразующий последовательный интерфейс модуля в параллельный интерфейс микросхем ОЗУ)
• Микросхемы ОЗУ: статического типа (SRAM) 5шт. КА537РУ10(Б), объемом по 2 КБ, с организацией 2К×8 (аналог HM6516)
• Литиевый источник питания напряжением 3 В, обеспечивающий сохранность данных в памяти в течение длительного времени (до 1 года)

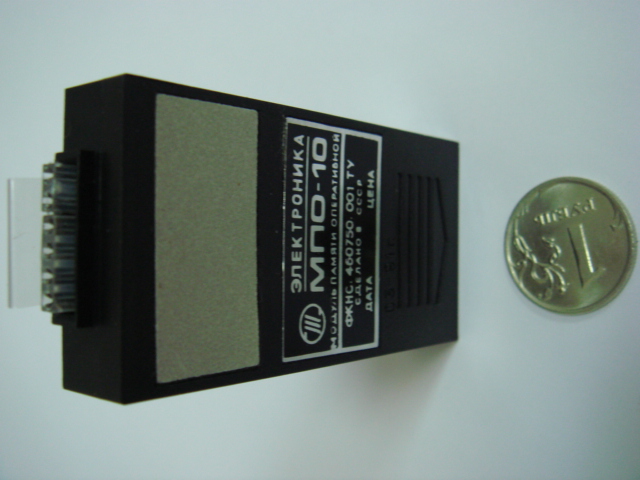

Фотографии
