Электронная схема

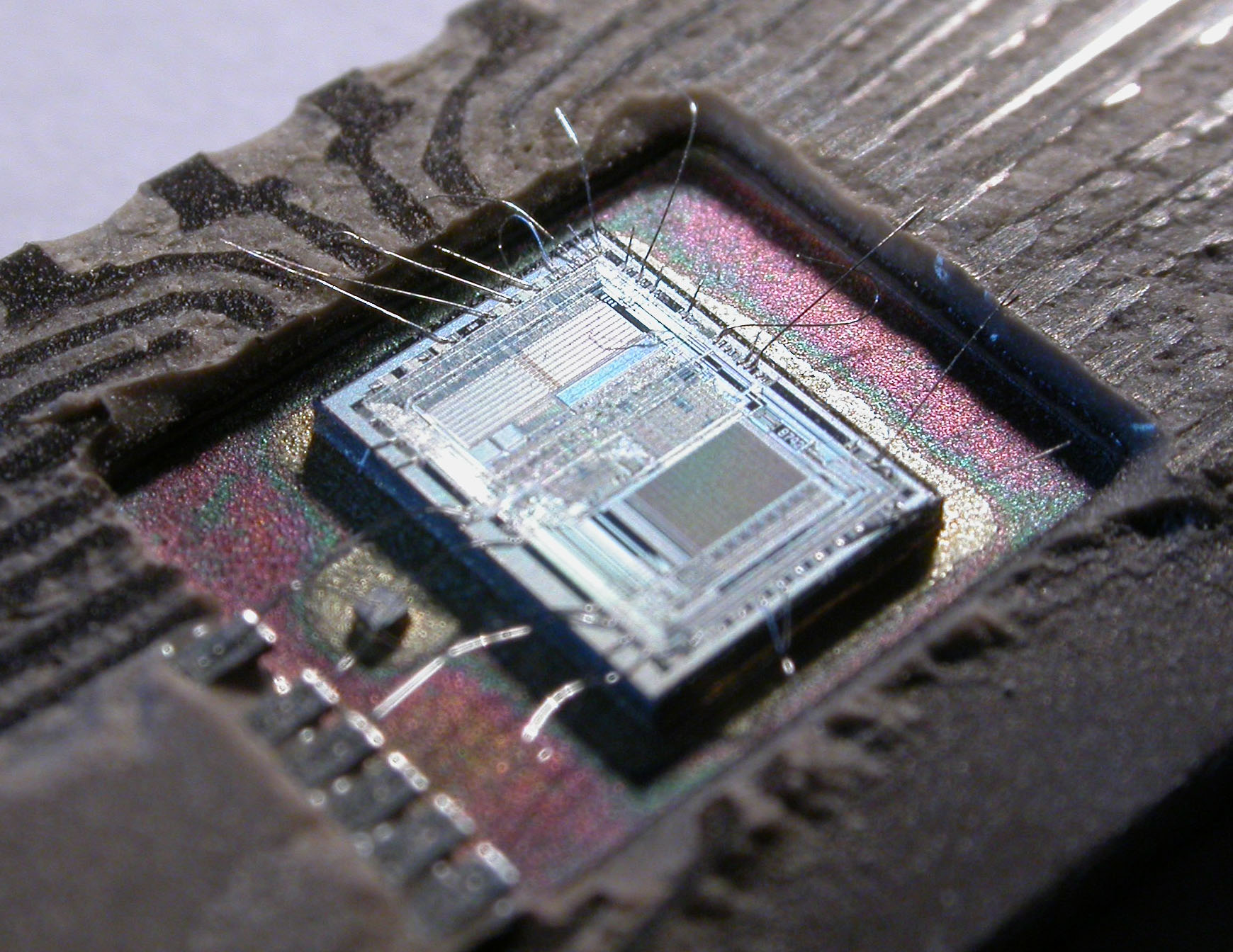

Интегральная схема Intel 8742, 8-ми битный микроконтроллер, включающий в себя ЦПУ, 128 байт RAM, 2048 байт EPROM, и порты ввода-вывода.

Печатная плата с электронной схемой.

Электронная схема — это сочетание отдельных электронных компонентов, таких как резисторы, конденсаторы, индуктивности, диоды и транзисторы, соединённых между собой. Различные комбинации компонентов позволяют выполнять множество как простых, так и сложных операций, таких как усиление сигналов, обработка и передача информации и т. д.^[1] Электронные схемы строятся на базе дискретных компонентов, а также интегральных схем, которые могут объединять множество различных компонентов на одном полупроводниковом кристалле. Соединения между элементами могут осуществляться посредством проводов, однако в настоящее время чаще применяются печатные платы, когда на изолирующей основе различными методами (например, фотолитографией) создаются проводящие дорожки и контактные площадки, к которым припаиваются компоненты^[2].

Для разработки и тестирования электронных схем применяются макетные платы, позволяющие при необходимости быстро вносить изменения в электронную схему.

Обычно, при рассмотрении, электронные схемы классифицируются на аналоговые, цифровые, а также гибридные (смешанные).

Аналоговые схемы

Основная статья: Аналоговая электроника

Принципиальная схема простого усилителя — пример аналоговой схемы.

В аналоговых электронных схемах напряжение и ток могут изменяться непрерывно во времени, отражая какую-либо информацию. В аналоговых схемах существуют два базовых понятия: последовательное и параллельное соединения. При последовательном соединении, примером которого может быть новогодняя гирлянда, через все компоненты в цепочке течёт один и тот же ток. При параллельном соединении на выводах всех компонентов создаётся одно и то же электрическое напряжение, но токи через компоненты различаются: суммарный ток делится в соответствии с сопротивлением компонентов.

Простая схема, содержащая батарею, резистор и соединительные провода, демонстрирует применение законов Ома и Кирхгофа для расчёта электрической цепи

Основными элементами для построения аналоговых устройств являются резисторы (сопротивления), конденсаторы, катушки индуктивности, диоды, транзисторы, а также соединительные проводники. Обычно аналоговые схемы представляются в виде принципиальных электрических схем. За каждым элементом закреплено стандартное обозначение: например, проводники обозначаются линиями, резисторы — прямоугольниками и т. д.

Электрические цепи подчиняются законам Кирхгофа:

• алгебраическая сумма токов в любом узле цепи равна нулю;
• алгебраическая сумма падений напряжений по любому замкнутому контуру цепи равна алгебраической сумме ЭДС, действующих вдоль этого же контура. Если в контуре нет ЭДС, то суммарное падение напряжений равно нулю.

При анализе реальных схем следует учитывать паразитные элементы: так, у реальных соединительных проводников существует сопротивление и индуктивность, несколько лежащих рядом проводников образуют ёмкость и т. д.

Цифровые схемы

Основная статья: Цифровая электроника

В цифровых схемах сигнал может принимать только несколько различных дискретных состояний, которые обычно кодируют логические или числовые значения^[3]. В подавляющем большинстве случаев используется бинарная (двоичная) логика, когда одному определённому уровню напряжения соответствует логическая единица, а другому — ноль. В цифровых схемах крайне широкое применение находят транзисторы, из которых строятся логические ячейки (вентили): И, ИЛИ, НЕ и их различные комбинации. Также, на базе транзисторов создаются триггеры — ячейки, которые могут находится в одном из нескольких устойчивых состояний, и переключатся между ними при подаче внешнего сигнала. Последние могут быть использованы как элементы памяти: например, SRAM (статическая оперативная память с произвольным доступом) сделана на их основе. Другой тип памяти — DRAM — основан на способности конденсаторов запасать электрический заряд.

Цифровые схемы по сравнению с аналоговыми той же сложности значительно проще в разработке и анализе. Это связано с тем, что логические ячейки на выходе выдают только определённые уровни напряжений, и разработчику не надо заботится о искажениях, усилении, смещении напряжения и прочих аспектах, которые необходимо учитывать при разработке аналоговых устройств. По этой причине, на основе логических элементов могут создаваться сверхсложные схемы с огромной степенью интеграции элементов, содержащие на одном кристалле миллиарды транзисторов, стоимость каждого из которых получается ничтожно малой. Именно это во многом и определило развитие современной электроники.

Гибридные схемы

Гибридные схемы объединяют элементы, относящиеся к аналоговой и цифровой схемотехнике. Среди прочих, к нем относятся компараторы, мультивибраторы, ФАПЧ, ЦАП, АЦП. Большинство современных радиоприборов и устройств связи используют гибридные схемы. К примеру, приёмник может состоять из аналоговых усилителя и преобразователя частот, после чего сигнал может быть преобразован в цифровую форму для дальнейшей обработки.

Примечания

1. ↑ Charles Alexander and Matthew Sadiku (2004). «Fundamentals of Electric Circuits» (McGraw-Hill).
2. ↑ Richard Jaeger (1997). «Microelectronic Circuit Design» (McGraw-Hill).
3. ↑ John Hayes (1993). «Introduction to Digital Logic Design» (Addison Wesley).

Ссылки

• Schematic Electronic Projects Circuit Diagrams- electronic blog circuits projects
• Electronic Circuit Diagrams- Simple electronic circuits and projects
• Building Gadgets- Electronic Circuits and Projects for the hobbyist
• Electronic Circuits- Videos and animations
• Nerd Kits- Tutorials
• All About Electronics- Electronics Blog
