F-105 Thunderchief

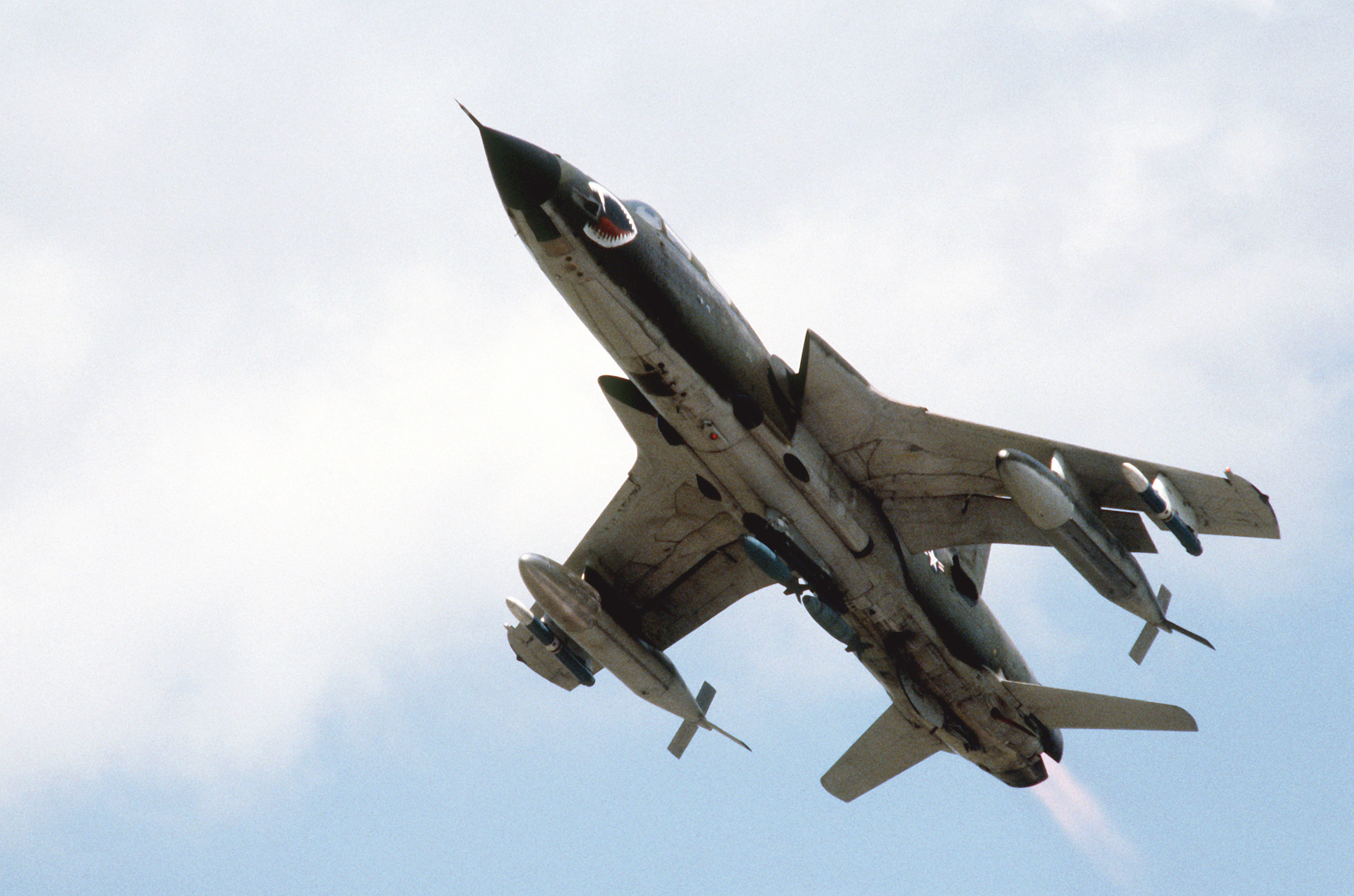

F-105G «Wild Weasel» Национальной гвардии Джорджии, 1981 год.
Тип	истребитель-бомбардировщик
Разработчик	Republic Aviation
Производитель	Завод « Republic» в Фармингдейле
Первый полёт	22 октября 1955 (YF-105A)
Начало эксплуатации	27 мая 1958
Конец эксплуатации	25 февраля 1984
Статус	снят с вооружения
Основные эксплуатанты	ВВС США
Годы производства	1957 — декабрь 1964
Единиц произведено	833[1]
Стоимость единицы	$2,14 млн.[2]
Изображения на Викискладе

Рипаблик F-105 Тандерчиф (англ. Republic F-105 Thunderchief) — истребитель-бомбардировщик ВВС США, предназначавшийся для доставки ядерного оружия и сыгравший значительную роль в американской войне во Вьетнаме.

История создания

Исследования по проекту будущего F-105 были начаты в 1951 году фирмой Рипаблик Авиэйшн, специализировавшейся на создании тяжелых истребителей-бомбардировщиков (P-47 «Тандерболт», F-84 «Тандерджет», F-84F «Тандерстрик»). Самолет предназначался для маловысотного прорыва ПВО СССР с нанесением ядерного удара и должен был заменить в этой роли F-84F. Фактически конструирование велось вокруг внутреннего бомбового отсека и двигателя. Конструкторскими работами руководил известный американский авиаконструктор Александр Картвели.

Первый полёт опытный образец YF-105A совершил 22 октября 1955 года, превысив при этом скорость звука. В марте 1956 года ВВС США заключили с Рипаблик Авиэйшн контракт на поставку первых серийных F-105B. В том же году самолёт получил свое официальное название «Тандерчиф» (Громовержец). На этот момент эта машина была самым большим одноместным боевым самолётом в мире. Первые F-105B начали поступать в 355-ю тактическую истребительную эскадрилью в мае 1958 года.

Всего было построено 833 «Тандерчифа», серийное производство прекратилось в 1964 году. ВВС США намеревались заказать не менее полутора тысяч самолётов, однако эти планы были пересмотрены в связи с принятием на вооружение унифицированного истребителя-бомбардировщика ВВС и ВМС США F-4. После начала войны во Вьетнаме рассматривался вопрос возобновления производства F-105D, однако решение так и не было принято.

Эксплуатация

Первая эскадрилья F-105 достигла боеготовности к середине 1959 года. Самолеты ранней модификации F-105B состояли на вооружении всего двух эскадрилий и были полностью заменены более совершенными F-105D к 1964 году.

В начале 1960-х годов «Тандерчиф» являлся основным тактическим ударным самолётом ВВС США, предназначенным в первую очередь для доставки ядерного оружия. В этой роли F-105 были развернуты в Западной Германии, Японии, Испании, Турции, Южной Корее, Ливии. Основным оружием считались тактические ядерные бомбы B28 и В43, одна бомба размещалась во внутреннем бомбовом отсеке. В начале 1960-х годов отношение ВВС США к роли тактических боевых самолётов несколько изменилось, и F-105 были приспособлены к несению обычных («железных» по американской терминологии) авиабомб.

После прекращения бомбардировок Северного Вьетнама в 1968 году «Тандерчифы» стали быстро выводиться из боевых эскадрилий, заменяясь на F-4. С окончанием Вьетнамской войны в эксплуатации осталось очень небольшое число F-105, в основном в эскадрильях Национальной гвардии. Однако официальное снятие самолёта с вооружения ВВС США произошло только в июле 1980 года, а с вооружения летных частей Резерва ВВС — в 1984 году.

На сегодняшний день в мире не существует летающих F-105, однако многие самолёты этого типа являются экспонатами в авиационных музеях США, а в качестве памятников находятся на американских авиабазах за рубежом.

Рекорд скорости

11 декабря 1959 года бригадный генерал Джозеф Мур установил на F-105B мировой рекорд скорости полёта по замкнутому 100-километровому маршруту — 1958 км/ч.

Боевое применение

Дозаправка по дороге в Северный Вьетнам. 1965 год

За время своей службы F-105 не экспортировались в другие страны и приняли участие только в одном вооруженном конфликте — войне США во Вьетнаме. Первыми «Тандерчифами» в Индокитае стали самолёты 36-го тактической истребительной эскадрильи, в августе 1964 года прибывшие на авиабазу Королевских ВВС Таиланда Корат. На протяжении войны F-105 действовали преимущественно с двух авиабаз в Таиланде — Корат и Тахли, хотя в 1965 году некоторое время летали из Дананга (Южный Вьетнам). Первые четыре года они выполняли боевые задания практически исключительно над Северным Вьетнамом (в рамках воздушной кампании «Rolling Thunder») и Лаосом, и лишь с 1968 года действовали над Южным Вьетнамом.

В первом бою с МиГами 4 апреля 1965 года было потеряно два «Тандерчифа». В американской историографии их принято считать первыми потерями от действий северовьетнамской авиации; в то же время во вьетнамских источниках первой победой национальных ВВС считается F-8, сбитый днём ранее (что не подтверждено американцами)^[3].

«Тандерчифы» применялись для ударов по наиболее важным военным и экономическим объектам Северного Вьетнама. F-105 были исполнителями всех наиболее известных акций ВВС США над Северным Вьетнамом в период 1965-1968 годов, включая налеты на основную северовьетнамскую нефтебазу в пригороде Ханоя (июнь 1966), металлургический завод в Тайнгуене (март 1967) и мост Думера в Ханое (август 1967). Холмистая местность севернее Ханоя, использовавшаяся F-105 для незаметного приближения к целям, получила среди пилотов название «Хребет „Тадов“» (Thud Ridge).

F-105F с комплектом вооружения, август 1964; в том числе боекомплект 20-мм пушки, 70-мм НАР, УР Bullpup и Sidewinder, ФАБ, кассетные бомбы, пусковые установки LAU-3A, подвесные топливные баки.

В течение 10 лет истребитель-бомбардировщик F-105D выполнил почти 75% всех заданий на бомбардировку, решавшихся в Юго-Восточной Азии (ЮВА) силами ВВС США. Именно на его базе была разработана концепция «Wild Weasel» - прорыва или подавления систем ПВО противника^[4].

Пилот F-105 (как и любого другого боевого самолёта) за время своей службы в Юго-Восточной Азии должен был выполнить 100 боевых вылетов над Северным Вьетнамом, на что обычно уходило около 7 месяцев. При боевом вылете из Таиланда F-105 должен был совершить две дозаправки в воздухе — одну по пути к цели, другую при возвращении на базу; сказался недостаточный запас топлива. Нарекания со стороны пилотов вызывало неудобство переключения оружия. С учетом боевого опыта «Тандерчиф» был доработан, в частности, получил новое катапультное кресло и аварийную механическую систему управления. Несмотря на перечисленные недостатки, F-105 обладал очень высокой живучестью для однодвигательного самолёта. К этому добавлялась большая бомбовая нагрузка (эквивалентная бомбовой нагрузке стратегического бомбардировщика B-17 во время Второй мировой войны) и высокая скорость полёта, особенно у земли, делавшая самолёт менее уязвимым. Пилотам нравилась шестиствольная авиапушка M61, эффективная против наземных целей. Одноместные F-105D покинули ТВД в 1970 году, им на смену пришли F-4E Phantom, но уникальные истребители прорыва системы ПВО оставались в ЮВА вплоть до конца войны в 1973 году.

Двухместная модификация F-105F с середины 1966 года была задействована для уничтожения позиций зенитно-ракетных комплексов противника в рамках программы «Дикая ласка» (Wild Weasel). В этой роли F-105 сменил не удовлетворявший требованиям программы F-100. В качестве «охотников за радарами» «Тандерчифы» участвовали в войне практически до её окончания. С осени 1966 года в распоряжение летчиков F-105D поступили противорадиолокационные УР AGM-45 Shrike и кассетные боеприпасы CBU-24 – они стали стандартным средством поражения пусковых установок ЗУР С-75. Одноместные F-105D были выведены из Юго-Восточной Азии в 1970-1971 годах, а двухместные F-105G «Дикая ласка» III всё ещё применялись в операции «Linebacker» I в 1972 году.

У пилотов F-105 никогда не было запаса топлива для серьёзного воздушного боя, а для поражения воздушных целей они располагали только авиапушкой и в лучшем случае одной ракетой AIM-9.

За время Вьетнамской войны F-105 полностью изменил свою репутацию и завоевал любовь всех пилотов, летавших на нём; прозвище «Тад» утратило свое первоначальное негативное значение. Поскольку F-105 почти всегда действовали против целей с наиболее сильной системой ПВО во всем Северном Вьетнаме, они понесли тяжелые потери. Из всех выпущенных F-105D более половины было потеряно в Юго-Восточной Азии. Всего же боевые и эксплуатационные потери «Тандерчифов» на войне составили 397 самолётов, приблизительно 45 % от общего числа выпущенных^{[источник не указан 156 дней]}.

За годы боев в ЮВА минобороны США официально признали потери 385 самолетов F-105, в том числе от огня противника – 296 F-105D и 38 F-105F/G – сбиты пилотами МиГов, 32 – от огня ЗРК, а остальные – от огня зенитной артиллерии. Еще 51 самолет был потерян по техническим причинам^[4]. Два пилота F-105 были удостоены Медали Почета, высшей военной награды США.

Модификации

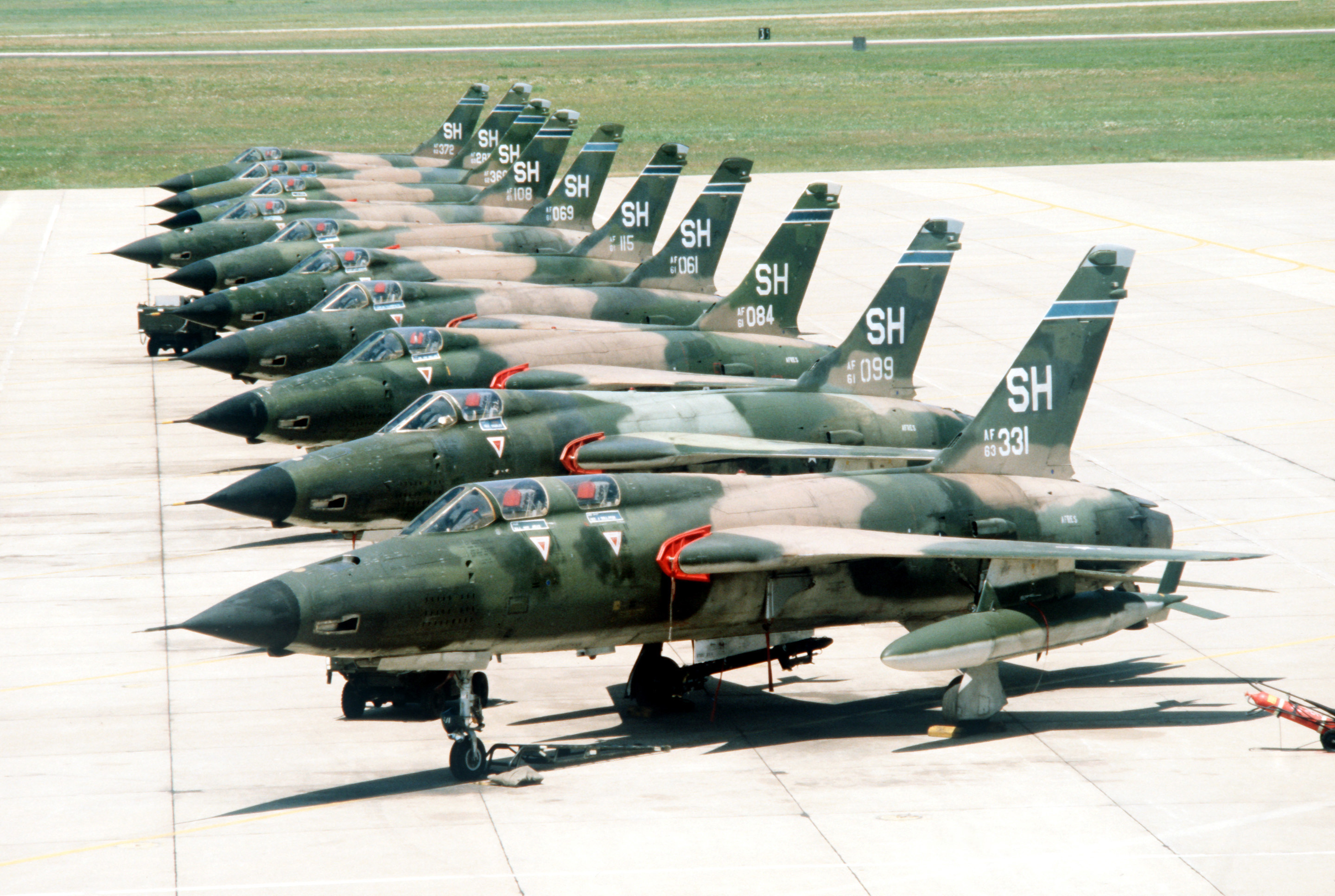

Линейка «Тандерчифов» на авиабазе Тинкер, 1978 год. На переднем плане и предпоследний — двухместные F-105F, остальные самолёты — одноместные F-105D

• YF-105A: опытный прототип. Построено 2 машины.
• YF-105B: опытный самолёт. Построено 4 машины.
• JF-105B: экспериментальный самолёт. 3 машины переоборудованы из RF-105B.
• F-105B: первая серийная модификация. Построено 75 машин.
• RF-105B: разведывательный самолёт. Построено 3 опытные машины, серийно не строился.
• F-105C: двухместный учебно-тренировочный самолёт. Серийно не строился.
• F-105D: наиболее массовая модификация, отличавшаяся от F-105B более мощным двигателем и новой системой управления огнем, позволявшей действовать в любых погодных условиях. Первый полёт — 9 июня 1959 года. Построено 610 машин.
• F-105E: двухместный учебно-тренировочный самолёт. Серийно не строился.
• RF-105D: разведывательный самолёт. Серийно не строился.
• F-105F: двухместный учебно-боевой самолёт. Первый полёт — 11 июня 1963 года. Построено 143 машины.
• EF-105F: двухместный самолёт «Дикая ласка» II, часто называемый просто F-105F. Построено 86 машин.
• F-105G: двухместный самолёт «Дикая ласка» III. Переоборудована 61 машина из F-105F и EF-105F.

Тактико-технические характеристики

Кабина F-105D Thunderchief

Приведенные характеристики соответствуют модификации F-105D.

Источник данных: Standard Aircraft Characteristics ^[5]; Loftin L. K., Jr., 1985.

Технические характеристики

• Экипаж: 1 (пилот)
• Длина: 19,63 м
• Размах крыла: 10,64 м
• Высота: 6,0 м
• Площадь крыла: 35,77 м²
• Стреловидность по линии 1/4 хорд: 45°
• Коэффициент удлинения крыла: 3,18
• Средняя аэродинамическая хорда: 3,5 м
• Профиль крыла: NACA 65A-005.5 корень крыла, NACA 65A-003.7 законцовки
• Колея шасси: 5,27 м
• Масса пустого: 12 181 кг
• Масса снаряжённого: 13 123 кг
• Нормальная взлётная масса: 22 215 кг (с 1×MK-28 в бомбоотсеке)
• Максимальная взлётная масса: 23 967 кг
• Максимальная посадочная масса: 23 150 кг
• Масса в бою: 16 165 кг
• Масса топлива во внутренних баках: 3420 кг (+ 5720 кг в ПТБ)
• Объём топливных баков: 4391 л (+ 7344 л в ПТБ)
• Силовая установка: 1 × ТРДФ Pratt & Whitney J75-P-19W
  • Бесфорсажная тяга: 1 × 71,6 кН (7303 кгс) (максимальная)
    • нормальная: 1 × 63,6 кН (6486 кгс)
  • Форсажная тяга: 1 × 109 кН (11113 кгс)
    • со впрыском воды: 1 × 117,9 кН (12020 кгс)
  • Длина двигателя: 6,59 м
  • Диаметр двигателя: 1,09 м
  • Сухая масса двигателя: 2699 кг

• Коэффициент лобового сопротивления при нулевой подъёмной силе: 0,0173
• Эквивалентная площадь сопротивления: 0,618 м²

Лётные характеристики

• Максимальная скорость: 2208 км/ч (на высоте 11000 м)
  • у земли: 1345 км/ч
• Крейсерская скорость: 939 км/ч
• Скорость сваливания: 334 км/ч (при нормальной взлётной массе)
• Боевой радиус: 1252 км (с 1×MK-28 в бомбоотсеке, 2×1703 л и 1×2461 л ПТБ)
  • с 6×M117, 2×1703 л ПТБ и дополнительным баком в бомбоотсеке: 937 км
  • с 16×M117 и дополнительным баком в бомбоотсеке: 513 км
• Перегоночная дальность: 3550 км (с максимальным запасом топлива)
• Практический потолок: 12 558 м (при 0,5 м/с)
• Боевой потолок: 14 783 м (при 2,54 м/с)
• Скороподъёмность: 172,7 м/с
• Время набора высоты:
  • 6096 м за 5,9 мин
  • 9144 м за 10,15 м
• Нагрузка на крыло: 621 кг/м² (при нормальной взлётной массе)
• Тяговооружённость: 0,33 / 0,5 (на максимале / с форсажем)
• Длина разбега: 1301 м (при нормальной взлётной массе)
• Длина пробега: 1327 м / 724 м (без / с тормозным парашютом)
• Аэродинамическое качество: 10,4

Вооружение

• Стрелково-пушечное: 1 × 20 мм пушка М61 с 1028 патр.
• Точки подвески: 5 (4 под крылом, 1 под фюзеляжем) + бомбоотсек
• Управляемые ракеты:
  • ракеты «воздух-земля»: 2-4 × AGM-12 и/или 2 × AGM-45
  • ракеты «воздух-воздух»: 4 × AIM-9
• Неуправляемые ракеты: 6 × 7×70 мм ракет в блоках LAU-32/59 или 19×70 мм ракет в блоках LAU-3/18
• Бомбы: свободнопадающие:
  • ядерные:
    • в бомбоотсеке: 1 × MK-28 или MK-43
    • на подвесках:
      • 3 × MK-28, MK-43 или MK-61
      • 1 × MK-57
  • фугасные:
    • 16 × 241 кг Mk 82 или 340 кг M117
    • 9 × 460 кг Mk 83
    • 3 × 925 кг Mk 84 или 1361 кг M118
    • 5 × 340 кг M117R/D
  • зажигательные с напалмом:
    • 9 × 340 кг BLU-1/B или M116
    • 8 × 340 кг BLU-27
  • химические:
    • 16 × 340 кг MC-1 с зарином
    • 8 × 340 кг BLU-52 со слезоточивым газом
  • касетные: 15 × SUU-30 (CBU-24/29/49/53/54)
  • агитационные: 16 × M129
• Бомбовые контейнеры: 2 × SUU-7 (CBU-1/2/46) или SUU-10 (CBU-3) или SUU-13 (CBU-7/28/37)
• Мины: 9 × 340 кг BLU-31
• Подвесные топливные баки:
  • 1 × 1476 л дополнительный бак в бомбоотсеке
  • 1 × 2461 л или 1703 л под фюзеляжем
  • 2 × 1703 л под крылом
