Трубка Пито

Трубка Пито
Tubo de Pitot.jpg
Трубка Пито с истребителя F/A-18

Трубка Пито — прибор для измерения динамического напора текущей жидкости (суспензии) или газа. Названа по имени её изобретателя (1732) французского учёного А. Пито (Н. Pitot).

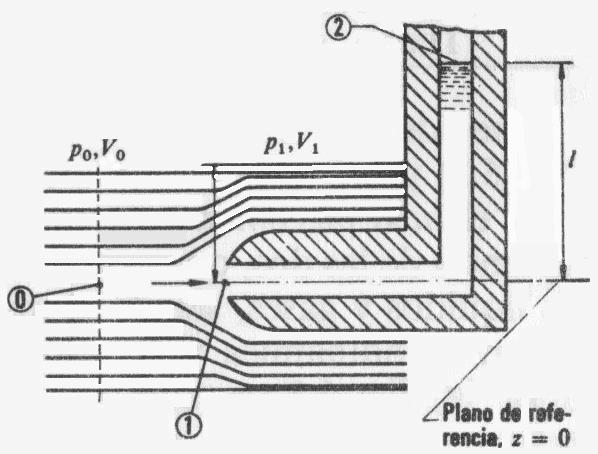

Представляет собой Г-образную трубку. Установившееся в трубке избыточное давление приближённо равно:

p_{\partial} \approx \xi \frac{ \rho V_o^2}{2}

где \rho~ — плотность движущейся (набегающей) среды; V_o~ — скорость набегающего потока; \xi~ — коэффициент.

Напорная (пневмометрическая, или трубка полного напора) трубка Пито подключается к специальным приборам и устройствам. Применяется при определении относительной скорости и объёмного расхода в газоходах и вентиляционных системах в комплекте с дифференциальными манометрами.

Применяется как составная часть трубки Прандтля в авиационных приёмниках воздушного давления для возможности одновременного определения скорости и высоты полёта.
