Чарвакская ГЭС

Чарвакская ГЭС
Чарвакская ГЭС

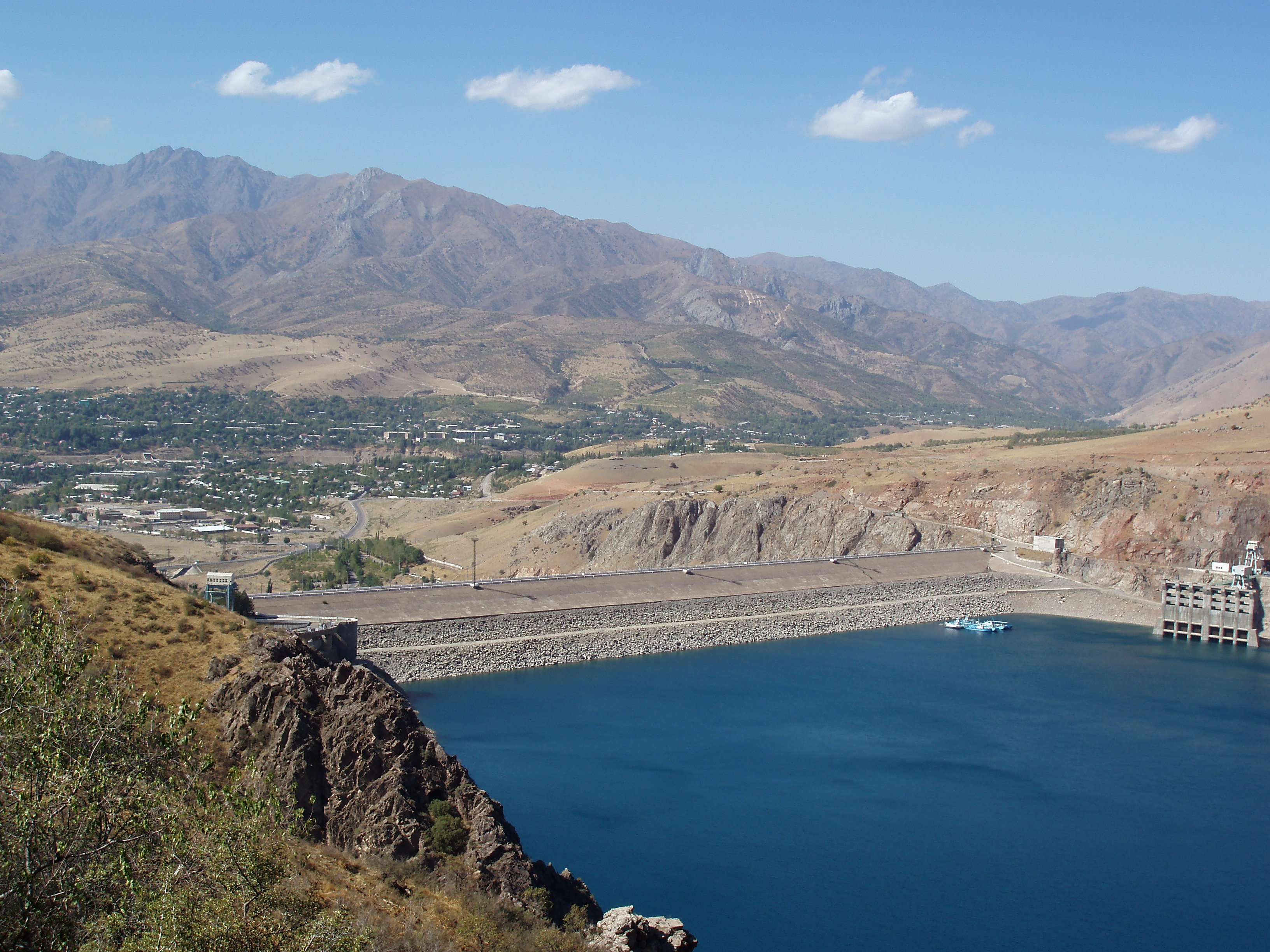

Вид на плотину и водозаборные сооружения Чарвакской ГЭС со стороны верхнего бьефа
Вид на плотину и водозаборные сооружения Чарвакской ГЭС со стороны верхнего бьефа
Страна

Flag of Uzbekistan.svg Узбекистан

Река

Чирчик

Каскад

Чирчик-Бозсуйский

Собственник

Узбекэнерго

Статус

действующая

Год начала строительства

1963

Основные характеристики
Годовая выработка электричества, млн кВт·ч

2000

Разновидность электростанции

плотинная

Расчётный напор, м

148

Электрическая мощность

600 (620[1])

Характеристики оборудования
Тип турбин

радиально-осевые

Мощность генераторов, МВт

4х150 (2х150, 1х155, 1х165[1])

Основные сооружения
Тип плотины

грунтовая каменно-набросная

Высота плотины, м

168

Шлюз

нет

ОРУ

220 кВ

На карте
Чарвакская ГЭС (Узбекистан)
Red pog.png
Чарвакская ГЭС

Координаты: 41°37′44″ с. ш. 69°57′57″ в. д. / 41.628889° с. ш. 69.965833° в. д. (G) (O) (Я)

Чарвакская ГЭС — гидроэлектростанция на реке Чирчик на севере Ташкентской области Узбекистана, вблизи города Чарвак. Крупнейшая гидроэлектростанция Узбекистана.

Содержание

Природные условия

Створ гидроузла расположен в верхнем течении реки Чирчик — правом притоке реки Сырдарьи, в ущелье с крутыми бортами и плоским дном, сложенными прочными известняками. Водохранилище, созданное гидроузлом, скрыло под собой место образования реки Чирчик, и в настоящее время её составляющие — Пскем, Коксу и Чаткал впадают непосредственно в водохранилище. Среднемноголетний расход воды в реке в створе гидроузла составляет 208 м³/с, максимальный замеренный расход — 1600 м³/с, среднемноголетний сток — 6,6 км³, среднемноголетний сток взвешенных наносов — 2,9 млн.т.

Общие сведения

Чарвакская ГЭС находится на севере Ташкентской области на реке Чирчик около посёлка городского типа Чарвак в отрогах Чаткальского хребта Западного Тяньшаня. Чарвакская ГЭС является головной и наиболее мощной гидроэлектростанцией в составе Чирчик-Бозсуйского каскада гидроэлектростанций — комплекса гидротехнических сооружений на реке Чирчик. Рядом с плотиной расположен город энергетиков и гидростроителей — Чарва́к[2]. Состав сооружений ГЭС:[3]

  • Каменно-набросная плотина максимальной высотой 168 метров с центральным противофильтрационным ядром из суглинка, песчано-гравелистыми фильтрами и упорными призмами из горной массы. Объём насыпи 18,8 млн.м³. Среднее заложение верхового и низового откосов — 1:2. Общая длина напорного фронта — 770 м.

В основании ядра плотины расположена цементационная галерея сечением 3,8х4,0 м, из которой выполнены укрепительная цементация на глубину 10-12 м и двухрядная цементационная завеса глубиной от 40 до 100 м. Галерея также выполняет функции зуба сопряжения ядра со скалой основания;

  • Водосброс второго яруса, состоит из оголовка, шахты ремонтных затворов, туннеля диаметром 9 м, помещения ремонтных затворов и отводящей открытой трубы.
  • Катастрофический поверхностный водосброс шахтного типа. Длина водосливного фронта водосброса 56 м. За порогом оголовка размещена входная воронка, переходящая в вертикальную шахту диаметром 11 м, высотой 134 м. С отводящим туннелем шахта сопрягается криволинейным коленом круглого сечения диаметром 10 м. Водосброс подключен в концевую часть строительного туннеля первого яруса диаметром 11 м (со стороны верхнего бьефа туннель закрыт железобетонной пробкой). Пропускная способность водосброса — 1200 м³/сек;
  • Водозаборное сооружение, оборудованное сороудерживающими решетками, ремонтными и аварийно-ремонтными затворами;
  • два подводящих тоннеля диаметром по 9 м и длиной 770 и 852 м соответственно, проходят в двух уровнях. Заканчиваются металлическими развилками на два гидроагрегата каждая;
  • Здание ГЭС приплотинного закрытого типа, расположено у низовой грани плотины. Размеры здания в плане 102х26,4 м, максимальная высота 44,8 м. В подводном массиве единым блоком размещены четыре гидроагрегата, спиральные камеры, отсасывающие трубы, турбинные помещения и помещения насосных;
  • отводящий канал.

Мощность ГЭС, по разным источникам, 600—620 МВт, среднегодовая выработка — 2 млрд кВт·ч[4]. В здании ГЭС установлено 4 радиально-осевых гидроагрегата с предтурбинными дисковыми затворами диаметром 5 м, работающих при расчётном напоре 148 м. Диаметр рабочих колёс гидротурбин — 4,4 м, частота вращения — 187,5 об/мин. Изначально, мощность каждого гидроагрегата составляла 150 МВт. В настоящее время, по некоторым источникам, два гидроагрегата имеют мощность 150 МВт, один — 155 МВт и один — 165 МВт[1]. Производитель турбин — Ленинградский металлический завод, генераторов — Электросила, оба предприятия в настоящее время входят в концерн «Силовые машины».

Плотина ГЭС образует Чарвакское водохранилище сезонного регулирования полной ёмкостью 2006 млн.м³, полезной ёмкостью 1580 млн.м³, площадью зеркала 40,1 км². Чарвакское водохранилище также используется в целях регулирования стока в интересах всего каскада Чирчик-Бозсуйских ГЭС и расхода воды для задач ирригации и поливного земледелия в долине Чирчика (обеспечивает орошение порядка 300 тыс. га земель). Строительство ГЭС было начато в 1963 году, закончено в 1972 году.

Реконструкция

В настоящее время, оборудование ГЭС устарело и требует реконструкции. Запланирована замена рабочих колёс трёх гидротурбин и обмоток статоров гидрогенераторов на новые, что позволит увеличить мощность станции на 45 МВт и выработку на 120 млн кВт.ч[5]. Проект должен быть реализован в 2011—2013 годах, стоимость реконструкции — $5,5 млн[6]. В апреле 2011 года запланированы приёмно-сдаточные испытания модели новой гидротурбины в лаборатории водяных турбин концерна «Силовые машины»[7].

В начале июня 2012 г. АО "Силовые машины" и унитарное предприятие "Каскад Урта-Чирчикских ГЭС", входящее в ГАК "Узбекэнерго" заключили контракт на модернизацию 4-х гидроагрегатов Чарвакской ГЭС. На трёх гидрогенераторах мощностью по 155 МВт заменят обмотку статоров и установят новые системы возбуждения. Поставку оборудования планируется осуществить в период с 2012 по 2015 годы. Замена оборудования ГЭС позволит увеличить мощность каждого из четырех гидроагрегатов со 155 до 175 МВт, а также повысить надежность и улучшить эксплуатационные характеристики станции.[8]

Примечания

  1. 1 2 3 Электроэнергетика Узбекистана (краткий обзор) (pdf). Проверено 9 июля 2010.
  2. Чарвак — поселок строителей Чарвакской ГЭС
  3. Чарвакская плотина. Архивировано из первоисточника 25 февраля 2012. Проверено 10 июля 2010.
  4. Аверина Л.А. [http://www.cawater-info.net/rivertwin/documents/pdf/averina_r.pdf Гидроэнергетический комплекс и перспективы его развития в Чирчик- Ахангаранском бассейне и БД по энергетике, как составная часть моделирования]. Архивировано из первоисточника 25 февраля 2012. Проверено 6 июля 2010.
  5. Узбекистан до 2014 года в сектор энергетики вложит более $3 млрд. Архивировано из первоисточника 25 февраля 2012. Проверено 9 июля 2010.
  6. Приложение № 2 к Постановлению Президента РУз от 12.03.2009 г. № ПП-1072. Перечень новых инвестиционных проектов, находящихся в стадии проработки (выбор иностранного партнера, условия и источники финансирования). Архивировано из первоисточника 1 июня 2012. Проверено 9 июля 2010.
  7. Денисенко И. Идут исследования с прицелом на будущее // Силовые машины. — 2010. — № 19. — С. 5.
  8. АО "Силовые машины" и унитарное предприятие "Каскад Урта-Чирчикских ГЭС", входящее в ГАК "Узбекэнерго" заключили контракт на модернизацию четырех гидроагрегатов Чарвакской ГЭС.. Архивировано из первоисточника 5 июля 2012. Проверено 7 июня 2012.
