Эквивалент антенны

Эквивале́нт анте́нны — радиотехническое устройство, заменяющее реальную антенну при испытаниях и настройке радиопередатчиков и радиоприемников.

С использованием эквивалента антенны (коротко - эквивалента) производится измерение параметров радиопередающих и радиоприемных устройств (например, выходной мощности радиопередатчика и коэффициента шума радиоприемника). Эквивалент позволяет вести работы без излучения радиоволн в пространство. Поскольку эквиваленты используются в процессе измерений, большинство их типов относится к категории средств измерений, и в этом качестве эквивалент являются мерой импеданса.

Устройство и классификация

В общем случае эквивалент представляет собой цепь активных и реактивных компонентов, заключённую в экранированный корпус с разъёмами для внешних подключений. Существуют эквиваленты имитирующие приёмную антенну, передающую антенну, а также сочетающие в себе обе функции.

По специфике требований, предъявляемых эквивалентам, они не могут являться универсальными приборами и предназначены обычно либо для небольших видовых групп приёмопередающих устройств, либо для конкретных типов радиостанций.

• Эквивалент передающей антенны — предназначен для измерения параметров передатчика без выхода в эфир. Эквиваленты передающей антенны, в зависимости от типов передатчиков для которых они разработаны, бывают согласованные — с чисто активным входным сопротивлением, и с комплексным входным сопротивлением — разным по диапазону рабочих частот, эквиваленты с волноводным входом представляют собой отрезок волновода с поглотителем электромагнитного излучения. Обычно в эквивалентах имеется встроенный измеритель мощности или силы тока, или индикатор, позволяющий приближённо определить уровень сигнала, в этом случае точные измерения производятся внешним прибором. Некоторые эквиваленты оснащены встроенным модулометром. Эквиваленты, предназначенные для работы с мощными передатчиками (десятки — тысячи ватт), имеют принудительное охлаждение активных элементов нагрузки.
• Эквивалент приёмной антенны — предназначен для измерения чувствительности и избирательной способности радиоприёмников. Представляет собой активную, реактивную или активно-реактивную цепь, для подключения измерительного генератора ко входу приёмника.

Некоторые примеры

• MFJ-260 — для передатчиков, 0—650 МГц, 50 Ом, 50/300 Вт
• MFJ-264 — для передатчиков, 0—750 МГц, 50 Ом, 100/1500 Вт
• АНД ЭА-50 — для передатчиков, 0—500 МГц, 50 Ом, 2/10 Вт
• Diamond DL-30A — для передатчиков, 0—500 МГц, 50 Ом, 15/100 Вт
• FNB 11 — для приёмников, 0.15—1.605 МГц, 50 Ом и 75 Ом

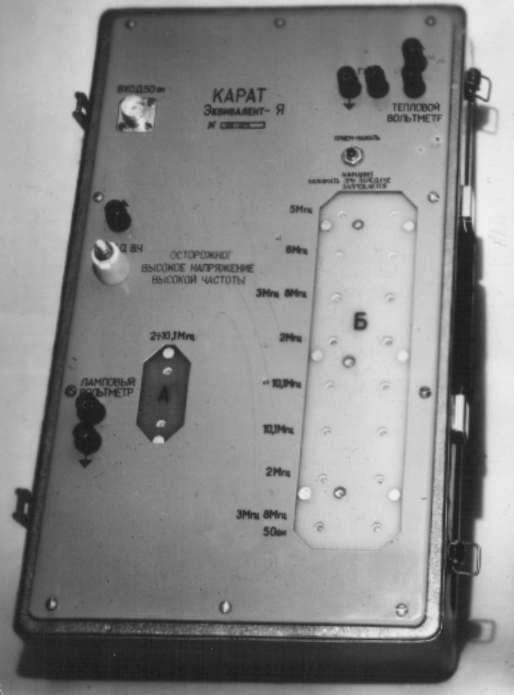

• Эквивалент радиостанции КАРАТ (в авионике) — для приёмопередатчиков, 2—10,5 МГц, 50 Ом + активно-реактивный вход

Основные нормируемые характеристики эквивалентов передающих антенн

• Максимально допустимая поглощаемая мощность
• Диапазон рабочих частот
• Входное сопротивление и допустимый КСВн (для согласованных эквивалентов)
• Номинальные значения и допустимые отклонения импеданса в диапазоне рабочих частот (для активно-реактивных эквивалентов)

Литература и нормативная документация

• ОСТ4-271.004-83 Приёмники радиовещательные. Эквиваленты антенн. Технические условия
• ОСТ5.8135-71 Нагрузки волноводные (эквиваленты антенн) на повышенные мощности
• ТУ 4-ТЦ2.243.004ТУ-78 Эквивалент антенн
• ТУ 89-250-89 Эквивалент антенны «КОНТУР-162»
• ЭКВИВАЛЕНТ АНТЕНН Техническое описание и инструкция по эксплуатации ИХ0.223.11.ТО
• ЭКВИВАЛЕНТ Руководство по тнхнической эксплуатации ЯМ2.243.010 РЭ
