Отопле́ние — обогрев помещений с целью возмещения в них теплопотерь и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта и/или требованиям заказчика.

Система отопления — комплекс устройств, выполняющих функцию отопления — котлы отопительные, сетевые насосы, устройства автоматического поддержания температуры в помещениях, радиаторы отопления и другие.

Отопительный прибор — устройство, предназначенное для передачи теплоты от теплоносителя к воздуху и ограждающим конструкциям отапливаемого помещения;

Современные системы отопления имеют принципиально иной подход к регулированию в сравнении с «классическими» — это не процесс наладки перед пуском, с последующей работой в постоянном гидравлическом режиме — это системы с постоянно изменяющимся тепловым и гидравлическим режимами в процессе эксплуатации, что соответственно требует автоматизации систем для отслеживания этих изменений и реагирования на них.

К примеру, изменение теплового режима зависит от способности терморегулятора изменять расход тепловой энергии на нагревательные приборы в системе отопления путем изменения гидравлического режима, что вызывает цепную реакцию других систем (либо терморегуляторов, что может вызвать как разрегулировку системы, так и выход из строя циркуляционного насоса, либо перегрузку системы электроснабжения).

Также, изменилась классификация систем отопления. Во всяком случае, представляется логичным введение новых признаков систем, отличающих системы с терморегулирующим оборудованием от классических.

Содержание

Виды отопления

Системы отопления

Классификация

Системы отопления можно разделить:

  • По виду циркуляции теплоносителя — с естественной и искусственной (механической, с использованием насосов);

А также:

  • По радиусу действия — местные и центральные;
  • По режиму работы — постоянно работающие на протяжении отопительного периода и периодические (в том числе и аккумуляционные) системы отопления.
  • По гидравлическим режимам — с постоянным и изменяемым режимом;
  • По ходу движения теплоносителя в магистральных трубопроводах — тупиковые и попутные;

для водяного отопления:

  • По способу разводки — с верхней, нижней, комбинированной, горизонтальной, вертикальной;
  • По способу присоединения приборов — однотрубные, двухтрубные, трёхтрубные, четырёхтрубные, комбинированные;

Прим.: все эти признаки системы, в реальности, как правило, смешиваются — например, водяная система с нижней разводкой, тупиковая, с изменяемой гидравликой, с нагревательными приборами — конвекторами, электрическая — прямого действия и воздушная или водяная системы отопления.

История и эволюция систем отопления

Огневоздушное отопление

Древнеримский гипокауст

Огневоздушное — означает, что нагрев теплоносителя (воздуха) осуществляется с помощью огня.

Первой огневоздушной, да и вовсе — первой отопительной установкой считается костёр, разведённый внутри жилища.

В Древнем Риме в I веке до н. э. уже существовало развитое отопительное устройство гипокауст, где воздух в помещении получал теплоту от полов, которые нагревались печными дымовыми газами, проходящими в подпольных полостях. Такая система позволяла получать «чистую» теплоту, без контакта человека с продуктами сгорания. Кроме этого, каменный пол, обладая большой тепловой инерцией, долго ещё после потухания огня отдавал теплоту помещению. Гипокауст описывается Марком Витрувием Поллионом в трактате «Об архитектуре». Схожая система, ондоль, появившаяся предположительно в I в. до н. э. — VII в. н. э., используется до сих пор в Корее. Аналогичная система обогреваемого пола известна и в северных районах Китая, где она известна как "дикан" (буквально, пол-кан. Впрочем, более распространённый тип китайского кана обогревал лишь широкую лежанку, где люди спали, сидели, сушили вещи и т.д.

Площадка системы ондоль (реконструкция), Южная Корея

Также ещё в Древнем Риме принял свой современный облик камин. Термин и происходит от латинского caminus — открытый очаг. Он устанавливался в центре помещения и максимального окружался теплоаккумулирующими материалами — каменный портал, каменный дымоход, каменная противоложная стена. Таким образом удавалось избежать перегрева во время топки (камень «впитывал» теплоту) и резкого охлаждения после потухания огня (теперь камень «отдавал»). Камин также, благодаря тяги в дымоходе, осуществлял вентиляцию[1].

А в средней Европе, судя по археологическим раскопкам, и в IX веке жилища отапливались печами-каменками и курными печами. Печь-каменка представляла собой очаг, сложенный из булыжников и валунов, курная печь — вырытую в земле яму с глиняным сводом. Это было уже большим шагом после костра — такая печь аккумулировала теплоту и продолжала отдавать её долгое время после прогорания топлива, что позволяло тратить меньше дров и сил. Но всё равно эти печи ещё топились «по чёрному» — продукты сгорания выходили сперва прямо в жилище и уже после в атмосферу через специальное отверстие в потолке, а то и вовсе через дверь. В XV веке существовали печи с дымоходными трубами, тогда деревянными — «дымницами»[2][3].

К этому времени в Европе система гипокауста была практически утрачена (за исключением Испании, где изменённая версия, называемая «глорией», существовала до начала XX века), а потому появление огневоздушной системы, называемой «русской системой», произвело небольшую революцию. Устройство отопления было такое: холодный воздух через воздухозаборную шахту подводился к установленной на первом или цокольном этаже печи, где, касаясь её раскалённой поверхности, нагревался, а после по горизонтальным и вертикальным кирпичным воздухораспределяющим каналам подводился в обогреваемые помещения. Оттуда через вытяжные каналы отдавший теплоту воздух выводился обратно в атмосферу. Циркуляция воздуха была естественной, за счёт разности плотностей горячего и холодного.

Такая система не только обеспечивала жильё «чистой» теплотой, но и осуществляла вентиляцию. «Русской системой» была оборудована, к примеру, Грановитая палата в Кремле[4].

Печи в XV—XIII были глиняные, кирпичные или даже изразцовой, что было большой роскошью — изразцовую печь можно было встретить только в богато украшенных дворцовых помещениях и изредка у зажиточных горожан. Также на Тульском заводе выпускались чугунные и стальные нетеплоёмкие печи. В 1709 году по указу Петра первого были созданы первые десять «шведских» печей с более дешёвыми изразцами (синяя роспись по гладкому белому основанию). «Шведская» печь популярна и до сих, бывает различных конструкций — К. Я. Буслаева, Г. Резника, В. А. Потапова, Жирнова, но в сути представляет собой печь с оснащённой вытяжкой варочной камерой в «теле» печи и «кухонной плитой» на ней[5]. В 1736 году в Петербурге были широко распространены «дровосберегающие» печи, оснащённые горизонтальным змеевиком дымохода, в 1742 её уже успешно вытесняла печь с «колодцами» — вертикальным змеевиком.

Российский инженер и архитектор Н. А. Львов в 1795 году издал первую оригинальную русскую работу по отоплению, свою книгу «Русская пиростатика». В издании Львов резкой критикой отозвался на модное увлечение иностранными фигурными печами, которые были крайне неэффективны, а также представил изобретённые им усовершенствования отопительных установок, а также основы конструирования и расчёты систем огневоздушного отопления.

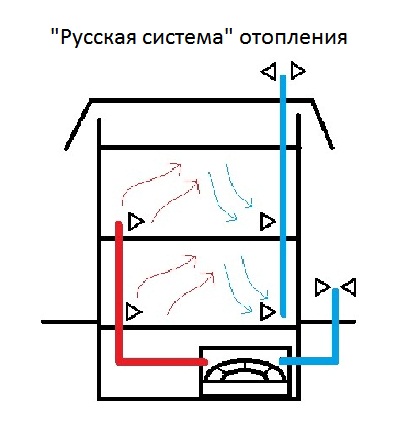

Схема «русской» системы отопления

В это время всё больше распространялись многоэтажные здания, поэтому появляется тенденция к централизованному отоплению. Тут и пригодится «русская система», выполняемая раньше в основном для двухэтажных зданий. Тут же, в 1799 году Николай Львов опубликовал свою вторую книгу, «Русская пиростатика, или употребленiе испытанныхъ каминовъ и печей», где есть раздел «О духовыхъ печахъ верхнiя или соседственные комнаты нагревающiхъ». Там он предложил конструкцию наподобие калорифера, но малоэффективную.

В 1821 году в Вене была издана книга немецкого профессора Мейснера «Руководство к отоплению зданий гретым воздухом» — также сделавшая значительный вклад в развитие огневоздушного отопления[6].

В 20-х годах XIX в быстро приобрели и потеряли популярность т. н. печи Уттермарка. Оригинальная печь Ивана[7] Уттермарка была круглой и выкладывалась очень плотно особым кирпичом, сделанным по лекалам. Также имела в своей конструкции изогнутые медные трубы с коленами, проходя через которые, нагревался комнатный воздух[8]. То есть, набор деталей был не из общедоступных. Поэтому только упрощённый вариант, где печь была из обычного кирпича и снабжалась металлической «рубашкой», и получил популярность, которая быстро схлынула из-за плохих санитарно-гигиенических характеристик (при контакте с раскалённой печью воздушная пыль пригорала, издавая неприятный запах)[9].

Изразец голландской печи XVII века

И тут Николай Аммосов, обобщив идеи Львова и Мейснера, представил в 1835 году первый в мире эффективный калорифер — свою систему «пневматического» отопления, позже и названную «аммосовской печью». Работала система вполне аналогично «русской» — нагретый печью воздух под действием разности плотностей поднимался по «жаровым» металлическим каналам в парадные залы и жилые комнаты. Представление печи было не простое — её впервые установили в помещениях Императорской Академии художеств, где система хорошо себя показала. В 1838 году, после трёхдневного пожара в Зимнем дворце, печное отопление заменили на аммосовские пневмопечи[10]. К 1841 году «аммосовские печи» были установлены в зданиях Эрмитажа, Придворном Манеже — в общей сложности в 100 крупных зданий в Петербурге и других крупных городах России, насчитывалось в общей сложности свыше 420 «больших и малых пневматических печей».

И только теперь стали заметны существенные недостатки. То, что система издавала низкий гул при топке, пересушивала воздух, потрескивала во время грозы, было заметно сразу и терпимо (впрочем, именно поэтому Александр II в 1860-х добавил ей «в помощь» локальные системы водяного отопления[10], но главный недостаток заключался в раскалённых «жаровых» воздуховодах, которые перегревали оказавшиеся рядом стены, уничтожая драгоценные росписи, а пыль на них пригорала, издавая неприятный запах, или, хуже, взлетала и покрывала понемногу сажей стены, картины — словом, весь интерьер[11].

Сам Аммосов же ни в коем случае не соглашался с недостатками своего изобретения и приписывал их «лени и неряшеству истопников»[8].

Водяное отопление

П. Г. Соболевский

В 1777 году французский инженер М. Боннеман изобрёл и применил для обогрева инкубаторов первую водную систему отопления с естественной циркуляцией, основные принципы и инженерные решения которой нашли применение в отоплении жилищ тогда и применяются до сих пор.

В 1834 первой в России системой водяного отопления с естественной циркуляцией стала система горного инженера, профессора П. Г. Соболевского. В 1875 году появилась первая не только в России, но и в Западной Европе квартира с отдельной системой водяного отопления с использованием плоских отопительных приборов, сделанных в виде пилястр. Подогрев воды происходил в небольшом нагревателе, установленном в кухонном очаге.

Паровое отопление

Отопление радием: камин 21 века. Французская карточка 1910 года

Грядущий XIX век дал широкое распространение водяным и паровым системам отопления. Собственно, толчок паровым системам отопления дало повсеместные применение паровых машин. Промышленные помещения были велики, и отапливать их было сложно, так что отработанный пар пришёлся кстати.

В 1802 году в Российской империи впервые появились статьи о возможности отопления паром, а в 1816 г. в Петербурге уже существовала теплица, отапливаемая таким способом.

XX век дал начало системам отопления с принудительной циркуляцией, осуществляемой с помощью насосов. Это осуществилось с промышленным выпуском электродвигателей[3].

См. также

Ссылки

  1. Из истории каминов  (рус.). itacom.ru (20 января 2011). Архивировано из первоисточника 18 февраля 2012.
  2. Белоусов В. В. Отопление и вентиляция, ч. 1 Отопление. — Москва: Издательство литературы по строительству, 1967. — 280 с., — с. 5-6.
  3. 1 2 Андреевский А. К. Отопление. — Минск: Выш. школа, 1982. — 364 с., ил. — с. 5-6.
  4. История и мифы воздушного отопления  (рус.). antares.zavarzin.me (18 января 2011). Архивировано из первоисточника 18 февраля 2012.
  5. Печи и камины для вашего дома  (рус.). raslovo-kladka.ru (21 января 2011). Архивировано из первоисточника 18 февраля 2012.
  6. Печь голландка. Усовершенствованная голландка.  (рус.). yurpechnik.narod.ru (22 января 2011). Архивировано из первоисточника 18 февраля 2012.
  7. Леонид Большаков Комментарий к дневнику Т. Шевченко. — Оренбург: Ин-т Т. Шевченко, 1993. — 108 с., ил. — с. 54.
  8. 1 2 "На Варшавке. Чертаново северное". Районная газета ЮАО.  (рус.). na-warshavke-chs.narod.ru (22 января 2011). Архивировано из первоисточника 18 февраля 2012.
  9. Наружная отделка печей  (рус.). mukhin.ru (22 января 2011). Архивировано из первоисточника 18 февраля 2012.
  10. 1 2 Санкт-Петербургские ведомости - Наследие - Печи, оачги, камины  (рус.). rosteplo.ru (22 января 2011). Архивировано из первоисточника 18 февраля 2012.
  11. История развития теплоснабжения и теплофикации в России. Глава "Русская отопительная техника"  (рус.). rosteplo.ru (21 января 2011). Архивировано из первоисточника 18 февраля 2012.
