Рефрактометр Аббе

Рефракто́метр А́ббе — изобретённый Эрнстом Аббе рефрактометр, предназначенный для измерения показателя преломления жидкостей и твёрдых тел.

Описание и принцип работы

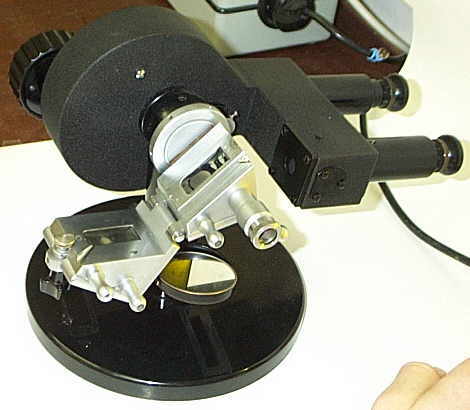

Рефлектометр Аббе

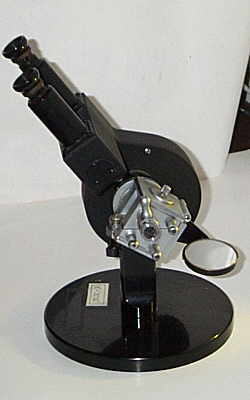

Устройство рефлектометра Аббе

Рефрактометр состоит из коллимирующей системы и двух прямоугольных призм, между гипотенузными гранями которых находится небольшой зазор (около 0,1 мм). В зазор помещается исследуемая жидкость. Обе призмы должны иметь высокий показатель преломления ($n=1.7$ для жёлтой линии натрия $\lambda_D=589,3\,nm$). В простейшей конструкции рефрактометра свет проникает через верхнюю призму, чья гипотенузная грань матовая. После неё свет рассеивается и проходит сквозь исследуемую жидкость в большом интервале углов. В этом интервале будет луч, скользящий по поверхности нижней призмы, которому будет соответстовать предельный угол преломления. Лучи с бо́льшими углами преломления будут отсутствовать. Поэтому выходящий из нижней призмы свет будет иметь резкую границу, если его источник был монохроматичным.

Коллимирующая система может состоять из зрительной трубы, установленной на бесконечность. В неё направляется выходной поток света из призм и там же просматривается шкала с показателями преломления. Поворотами призм выходные лучи направляют так, чтобы можно было одновременно видеть границу света и шкалу, после чего неизвестный показатель преломления жидкости определяется по положению резкой границы света и тени на шкале.

Так как обычно источники света не монохроматичны, до окуляра располагают компенсатор из двух одинаковых призм Амичи.
