Линия Кикучи
Карта пар линий Кикучи до 1/1Å для 300 кэВ электронов в гексагональном сапфире (Al2O3), с подписанными некоторыми пересечениями.

Линии Кикучи (по имени получившего их впервые японского физика Сэйши Кикучи  (англ.)русск.) — пара полос, образующихся при электронной дифракции от монокристалла. Это явление можно наблюдать в просвечивающем электронном микроскопе с достаточно толстой областью для многократного рассеяния[1] или при дифракции обратнорассеянных электронов в растровом электронном микроскопе.

Экспериментальные и теоретические карты геометрии полос Кикучи, также как их аналоги в ориентационном пространстве, например изгибный контур (bend contours), картины каналированных электронов


Содержание

Аналоги обычного пространства

Кремниевая [100] звезда кривых качания, зафиксированная в эллиптической области около 500 нанометров шириной.

Линии Кикучи служат для выделения края плоскостей решётки в дифракционных картинах толстых образцов. Поскольку брегговские углы в дифракции высокоэнергетических электронов очень малы (~14 угла для 300 кэВ)), полосы Кикучи весьма узки в обратном пространстве. Это также значит в изображениях в обычном пространстве, что край плоскостей решётки (lattice planes edge)…


Изгибные контуры и кривые качания (Bend contours and rocking curves)

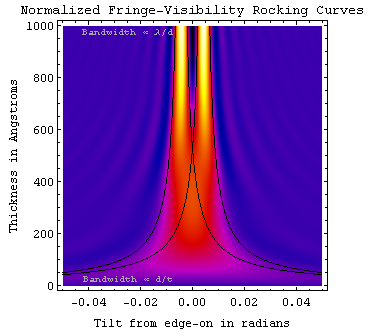

Изгибные контуры и край видимости решётки (Bend contour and lattice fringe visibility) как функция толщины образца и наклона пучка.

Кривые качания[2] (слева) являются графиками отраженной электронной интенсивности, как функции угла межу случайным и нормальным положением электронного пучка для установления кристаллических плоскостей в образце.

Карты видимого края кристаллической решётки (Lattice fringe visibility maps)

Вы можете видеть из кривой качания изменение толщины образца до 10 нанометров и меньше (например для 300 кэВ электронов и lattice spacings около 0,23 нм) диапазон углов наклона, что приводит к дифракции и/или контраст края решётки (lattice-fringe visibility) становится обратно пропорционален толщине образца. Геометрия видимого края решётки (lattice-fringe visibility), вследствие этого, становится полезной при изучении наноматериалов в электронном микроскопе[3][4], так же как и изогнутые контуры (bend contours) и линии Кикучи полезны в изучении монокристаллических образцов (например металлических и полупроводниковых образцов с толщиной в десяти-микрометровом диапазоне).

Карты каналированных электронов

Вышеперечисленные методы включают детектирование всех электронов, которые проходят через тонкий образец, как правило в просвечивающем электронном микроскопе. В растровом электронном микроскопе, с другой стороны, как правило, смотрят на электроны поднимающиеся, когда растер сфокусированного электронного пучка через толстый образец(!?). Картины каналированных электронов подчеркивают эффект ассоциации с краем плоскостей кристаллической решётки (edge-on lattice planes), что наблюдается в растровом электронном микроскопе во вторичных или обратно рассеянных электронах.


См. также

Примечания

  1. David B. Williams and C. Barry Carter Transmission electron microscopy: A textbook for materials science. — Plenum Press, NY, 1996. — ISBN 0-306-45324-X
  2. H. Hashimoto, A. Howie, and M. J. Whelan (1962). «{{{title}}}». Proc. R. Soc. London A 269.
  3. P. Fraundorf, Wentao Qin, P. Moeck and Eric Mandell (2005). «Making sense of nanocrystal lattice fringes». Journal of Applied Physics 98. DOI:10.1063/1.2135414.
  4. P. Wang, A. L. Bleloch, U. Falke and P. J. Goodhew (2006). «Geometric aspects of lattice contrast visibility in nanocrystalline materials using HAADF STEM». Ultramicroscopy 106: 277–283. DOI:10.1016/j.ultramic.2005.09.005.
