Кабель NYM

Кабель NYM

Кабель NYM — кабель с медными жилами, используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В и частотой 50 Гц. Изготавливается по немецкому стандарту VDE 0250 часть 204. Кабель NYM близок по назначению и параметрам к кабелю ВВГ и отличается улучшенными эксплуатационными характеристиками: мелонаполненный резиновый заполнитель между жилами и оболочкой придаёт кабелю круглую форму, облегчающую герметизацию мест ввода в электротехнические устройства и упрощает разделку концов (хотя заполнитель и горюч, в целом кабель является самозатухающим благодаря оболочке из ПВХ, не распространяющего горение), а стандартная расцветка жил облегчает разводку при монтажных работах. Впрочем, последнее преимущество уже неактуально, т.к. кабель ВВГ с определённого времени также изготавливается со стандартной расцветкой жил. Российский аналог кабеля NYM - кабель ВВГз ("з" - с заполнителем).

NYM является немецким обозначением кабеля. В России, когда говорят о кабеле NYM, прежде всего имеют в виду кабель российских производителей, хотя на российский рынок поставляется и импортный NYM.

Содержание

Описание

Кабель NYM состоит из цельных медных жил круглой формы, которые соответствуют классу 1 и 2 по ГОСТУ 22483. Жилы покрыты ПВХ пластикатом, покрытым отличительной расцветкой. Расстояние между жилами заполнено невулканизированной резиновой смесью, оболочка кабеля также стоит из негорючего ПВХ пластиката. Наполнение из невулканизированной резины поддерживает горение, а изоляция жил и оболочка кабеля - самозатухающие. В целом, вся система самозатухающая при прокладке одиночным кабелем. Жилы скручены между собой. Внутренняя расцветка жил кабеля NYM-J:

Жил Цвета проводов Назначение
3 чёрный, синий, жёлто-зелёный Однофазное подключение с заземлением
4 чёрный, коричневый, серый, жёлто-зелёный Трёхфазное подключение без нейтрали, с заземлением
5 чёрный, коричневый, серый, синий, жёлто-зелёный Трёхфазное подключение с нейтралью и заземлением
  • Синим проводом подключается нейтраль (N)
  • Жёлто-зелёный провод - для защитного заземления (PE)
  • Остальные расцветки - для фазных проводников

Расцветка жил кабеля NYM-O другая.

Жил Цвета проводов Назначение
2 чёрный, синий Однофазное подключение без заземления
3 чёрный, коричневый, серый Трёхфазное подключение без нейтрали и заземления
4 чёрный, коричневый, серый, синий Трёхфазное подключение с нейтралью, без заземления

Основные сферы применения силового кабеля NYM

В силовых и осветительных электроцепях, в том числе в зданиях с классом защиты электробезопасности «1».

Может применяться для прокладки во взрывоопасных зонах В1б, В1г, ВПа.

Не рекомендуется использовать кабель NYM при открытой прокладке с возможностью воздействия прямых солнечных лучей (в подобных случаях следует применять кабель ВВГ или ВВГнг). В основном кабель используется в качестве внутренней проводки в административных и жилых помещениях.

Основные технические характеристики NYM

  • Рабочее напряжение до 0,66 кВ
  • Диапазон температур эксплуатации неподвижного кабеля от −50°C до +50°C.
  • При одинарной прокладке кабель не поддерживает горения (при прокладке «пучком» не поддерживает данное свойство - нужно применять NYMнг-LS или ВВГнг).
  • Не устойчив к ультрафиолетовому излучению
  • Возможно 2-3-4-5 жильное исполнение.
  • Диаметр жил: однопроволочные 1,5-10 мм и многопроволочные от 16-35 мм
  • Кабели могут укладываться при температуре от −5°C, без предварительного прогрева.
  • Гарантийный срок — 5 лет с момента производства
  • Средний срок службы 30 лет.

Структура условного обозначения

Пример обозначения кабеля по немецким национальным стандартам: NYM-J 3x1,5

  • N = Кабель по стандартам (Normenleitung)
  • Y = Изоляция проводников поливинилхлоридом
  • M = Провод с защитной оболочкой (Mantelleitung)
  • -J = С жёлто-зелёным проводником защитного заземления
  • -O = Без жёлто-зелёного проводника защитного заземления
  • 3 = Количество проводников
  • x="на"
  • 1,5 = Площадь сечения проводника в мм2

Производители

Далее перечислены только те производители, которые изготовляют кабель NYM в соответствии с нормами VDE.

Зарубежные

  • Helukabel - Германия
  • Lapp Kabel - Германия
  • TKD Kabel - Германия
  • Nexans - Франция
  • DENIZLI CABLE LTD - Турция

Российские

  • Севкабель
  • Псковкабель
  • Камкабель

Клоны

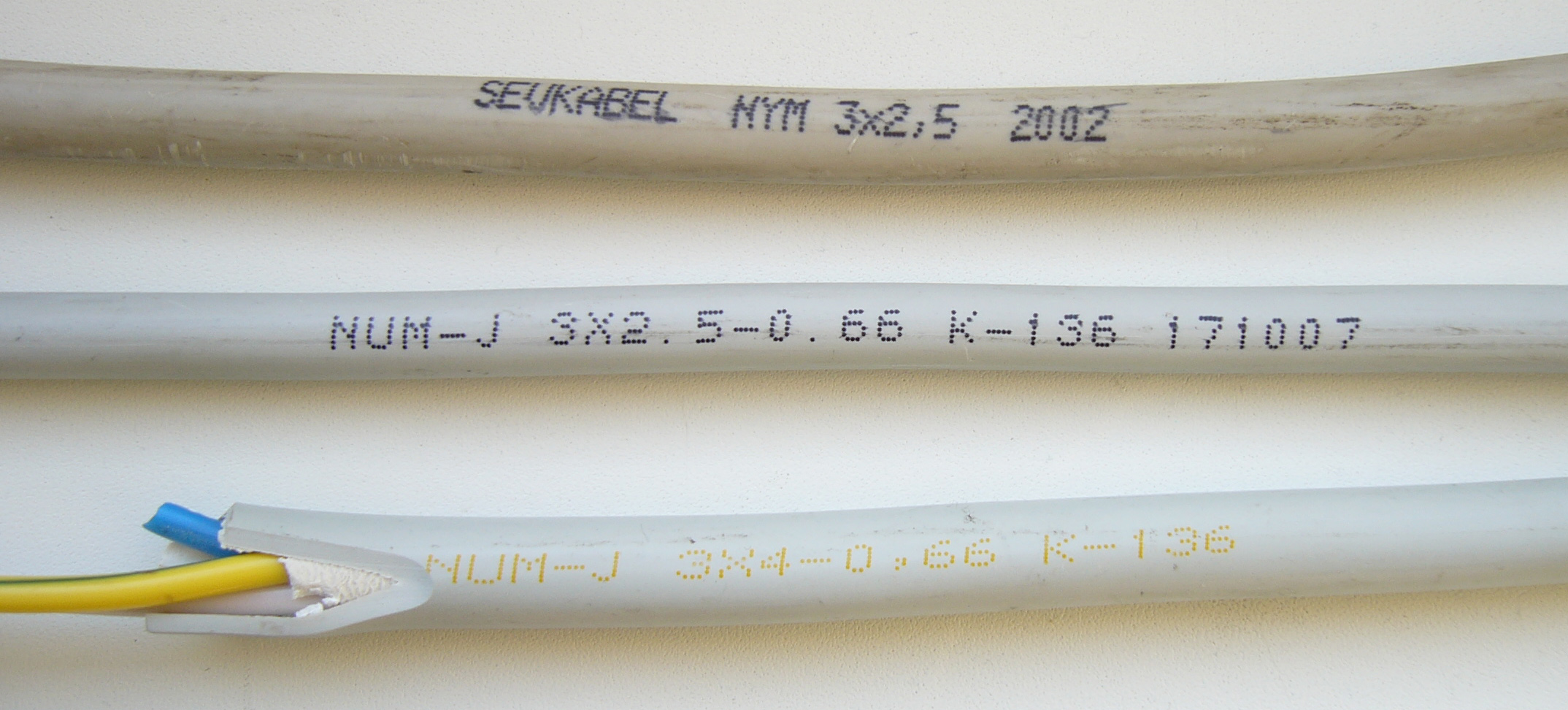

Настоящий кабель NYM и его безымянные подделки

В последнее время (на 2010 год) наблюдается преобладание в российской розничной продаже клонов этого кабеля под обозначениями «NUM» и «HUM».

Проблемы

В 2010-2011 гг. отмечено несколько случаев т.н. «плача» кабелей NYM, произведённых в России. «Плач» заключается в вытекании из концов обрезанного и проложенного кабеля некоей маслянистой жидкости, по виду напоминающей пластификационную смолу или масло. На данный момент проблема по большей части решена, однако сообщения о «плаче» иногда вновь появляются на специализированных Интернет-форумах.
