Типы автомобильных ламп

Типы автомобильных ламп

Современные автомобили используют различные виды ламп для различных назначений: для освещения дороги, для сигнализации и вывода информации о состоянии автомобиля. Типы ламп зависят от их использования и производителя.

Содержание

Европа

Лампы накаливания

Группа 1 (Без ограничений)
Категория Число нитей накала Электрические характеристики[1] Примечание Изображение
H1 1 6 В/55 Вт,
12 В/55 Вт,
24 В/70 Вт
H1-Lampe-12V-55W 20050302 1950 2247.jpg

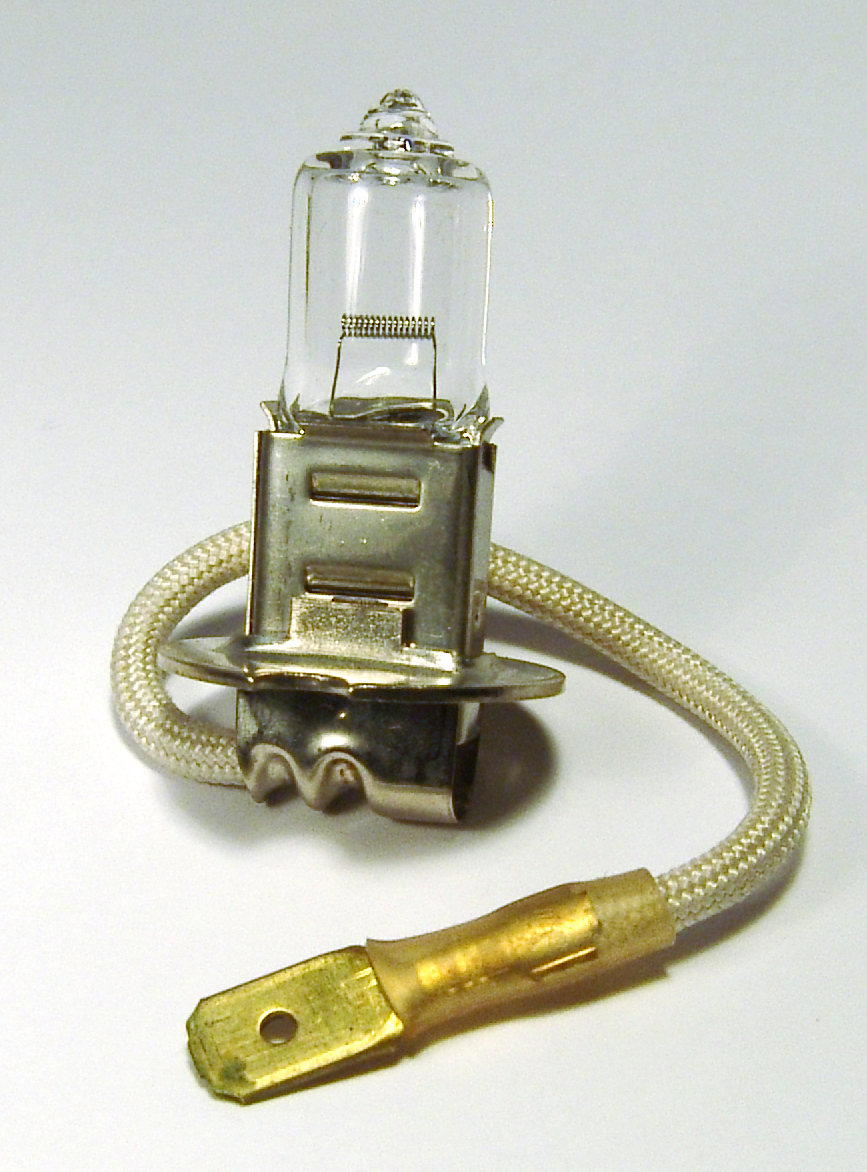

H3 1 6 В/55 Вт,
12 В/55 Вт,
24 В/70 Вт
Osram H3 12V 55W.jpg

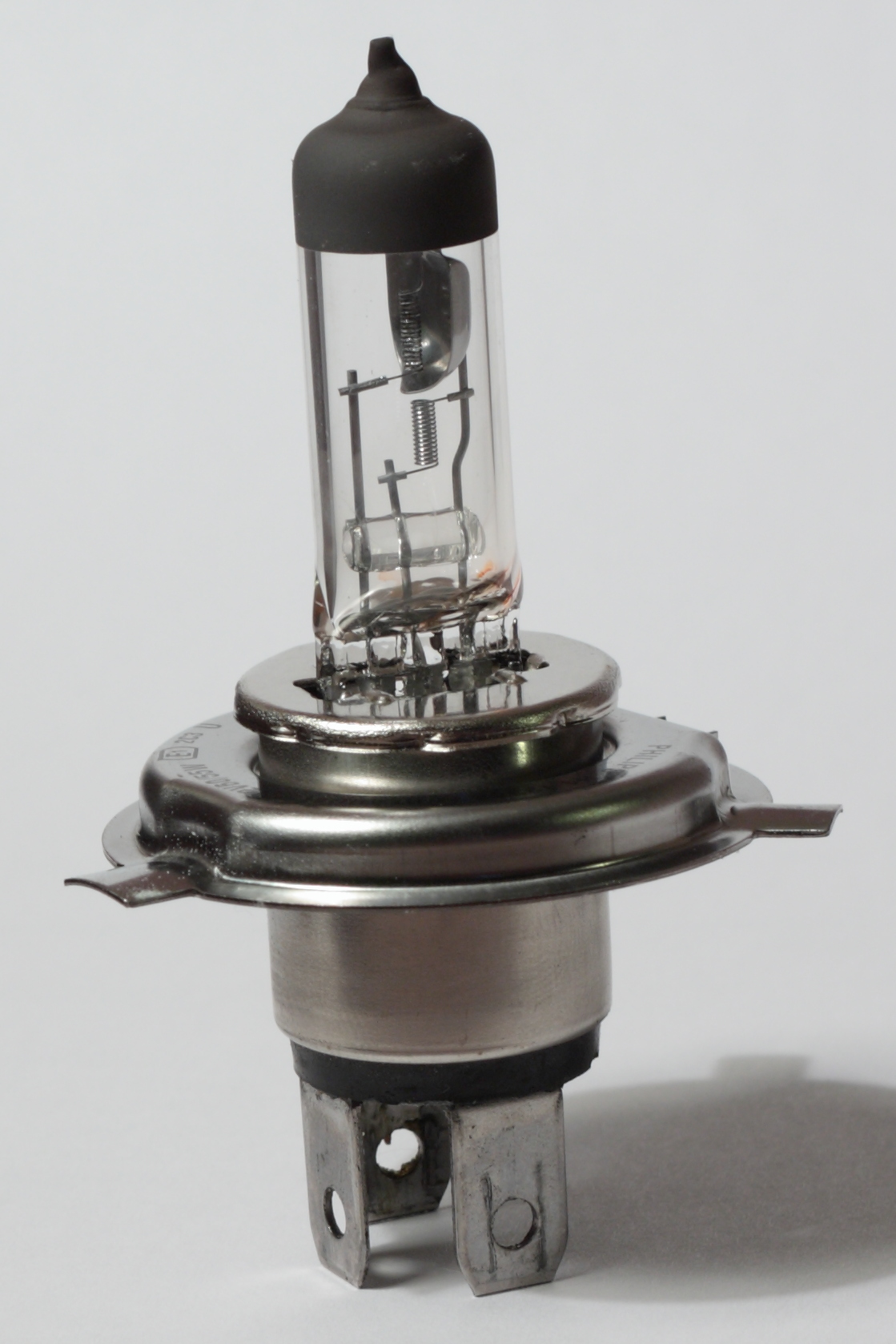

H4 2 12 В/60 Вт (дальний свет)/55 Вт (ближний свет),
24 В/75 Вт (дальний свет)/70 Вт (ближний свет)
Аналог в США: «9003/HB2»[2] H4 Philips Premium used.JPG

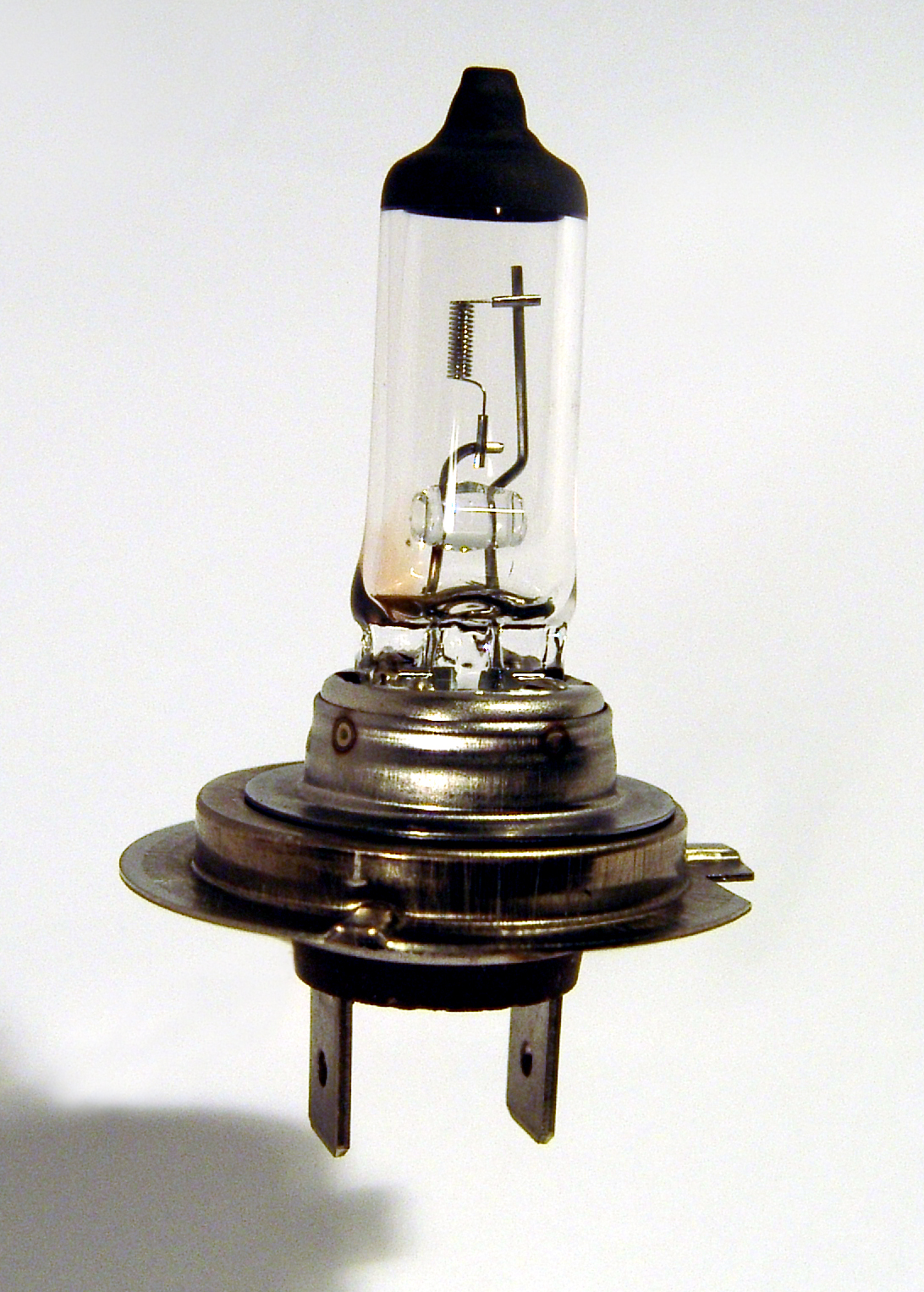

H7 1 12 В/55 Вт,
24 В/70 Вт
Philips H7 12V 55W.jpg
H8 1 12 В/35 Вт Прямоугольный цоколь
H8B 1 12 В/35 Вт
H9 1 12 В/65 Вт Прямоугольный цоколь
H9B 1 12 В/65 Вт
H10 1 12 В/42 Вт Прямоугольный цоколь
H11 1 12 В/55 Вт,
24 В/70 Вт
Прямоугольный цоколь
H11B 1 12 В/55 В,
24 В/70 Вт
H12 1 12 В/53 Вт Прямоугольный цоколь
H13 2 12 В/60 Вт (дальний свет)/55 Вт (ближний свет)
H13A 2 12 В/60 Вт (дальний свет)/55 Вт (ближний свет) Прямоугольный цоколь
H14 2 12 В/60 Вт (дальний свет)/55 Вт (ближний свет)
H15 2 12 В/55 Вт (дальний свет)/15 Вт (Лампы дневного света) Прямоугольный разъем
H21W 1 12 В/21 Вт,
24 В/21 Вт
H27W/1 1 12 В/27 Вт
H27W/2 1 12 В/27 Вт Прямоугольный цоколь
HB3 1 12 В/60 Вт Прямоугольный цоколь
HB3A 1 12 В/60 Вт
HB4 1 12 В/51 Вт Прямоугольный цоколь
HB4A 1 12 В/51 Вт
HIR1 1 12 В/65 Вт Прямоугольный цоколь
HIR2 1 12 В/55 Вт Прямоугольный цоколь
HS1 2 6 В/35 Вт (дальний свет)/35 Вт (ближний свет),
12 В/35 Вт (дальний свет)/35 Вт (ближний свет)
HS2 1 6 В/15 Вт,
12 В/15 Вт
HS5 2 12 В/35 Вт (дальний свет)/30 Вт (ближний свет) Для мотоциклов
HS6 2 12 В/40 Вт (дальний свет)/35 Вт (ближний свет)
PX24W 1 12 В/24 Вт
PSX24W 1 12V/24W
S2 2 6 В/35 Вт (дальний свет)/35 Вт (ближний свет),
12 В/35 Вт (дальний свет)/35 Вт (ближний свет)
Для мотоциклов
S3 2 6 В/15 Вт,
12 В/15 Вт
Для мопедов
Группа 2 (Только для использования в фонарях сигнальных ламп, боковых, фонарях заднего хода и подсветки номерного знака
Категория Цоколь (База) Число нитей Электрические характеристики[1] Примечание Изображение
C5W SV8.5 1 6 В/5 Вт,
12 В/5 Вт,
24 В/5 Вт
Старое обозначение: C11 C5W lamp.JPG
H6W BAX9s 1 12 В/6 Вт H6W Halogen Lampe.jpg
HY6W BAZ9s 1 12 В/6 Вт Янтарный
HY21W BAW9s 1 12 В/21 Вт,
24 В/21 Вт
Янтарный
P13W PG18.5d-1 1 12 В/13 Вт
P19W PGU20-1 1 12 В/19 Вт
PR19W PGU20-5 1 12 В/19 Вт Красный
PY19W PGU20-2 1 12 В/19 Вт Янтарный
PS19W PG20-1 1 12 В/19 Вт
PSR19W PG20-5 1 12 В/19 Вт Красный
PSY19W PG20-2 1 12 В/19 Вт Янтарный
P21W BA15s 1 6 В/21 Вт,
12 В/21 Вт,
24 В/21 Вт
Старое обозначение: P25-1 P21W.jpg
PR21W BAW15s 1 12 В/21 Вт,
24 В/21 Вт
Красный
PY21W BAU15s 1 12 В/21 Вт,
24 В/21 Вт
Янтарный
P21/4W BAZ15d 2 12 В/21 Вт (Основная нить)/4 Вт (Дополнительная нить),
24 В/21 Вт (Основная нить)/4 Вт (Дополнительная нить)
PR21/4W BAU15d 2 12 В/21 Вт (Основная нить)/4 Вт (Дополнительная нить),
24 В/21 Вт (Основная нить)/4 Вт (Дополнительная нить)
Красный
P21/5W BAY15d 2 6 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить),
12 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить),
24 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить)
Старое обозначение: P25-2 Osram 12V 21W 5W.jpg
PR21/5W BAW15d 2 12 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить),
24 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить)
Красный
P24W PGU20-3 1 12 В/24 Вт
PR24W PGU20-6 1 12 В/24 Вт Красный
PY24W PGU20-4 1 12 В/24 Вт Янтарный
PS24W PG20-3 1 12 В/24 Вт
PSR24W PG20-6 1 12 В/24 Вт Красный
PSY24W PG20-4 1 12 В/24 Вт Янтарный
P27W W2.5x16d 1 12 В/27 Вт
P27/7W W2.5x16q 2 12 В/27 Вт (Основная нить)/7 Вт (Дополнительная нить) Аналог в США: «3157» P27 7W lamp.JPG
PR27/7W WU2.5x16 2 12 В/27 Вт (Основная нить)/7 Вт (Дополнительная нить) Красный
PY27/7W WX2.5x16q 2 12 В/27 Вт (Основная нить)/7 Вт (Дополнительная нить) Янтарный
Аналог в США: "3757A"
PY27 7W lamp used.JPG
R5W BA15s 1 6 В/5 Вт,
12 В/5 Вт,
24 В/5 Вт
Старое обозначение: R19/5 R5W lamp.JPG
RR5W BAW15s 1 12 В/5 Вт,
24 В/5 Вт
Красный
R10W BA15s 1 6 В/10 Вт,
12 В/10 Вт,
24 В/10 Вт
Старое обозначение: R19/10 R10W lamp.JPG
RR10W BAW15s 1 12 В/10 Вт,
24 В/10 Вт
Красный
RY10W BAU15s 1 6 В/10 Вт,
12 В/10 Вт,
24V/10 Вт
Янтарный
T1.4W P11.5d 1 12 В/1.4 Вт

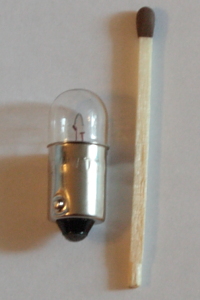

T4W BA9s 1 6 В/4 Вт,
12 В/4 Вт,
24 В/4 Вт
Старое обозначение: T8/4 T4W lamp.JPG
W2.3W W2x4.6d 1 12 В/2.3 Вт
WY2.3W W2x4.6d 1 12 В/2.3 Вт Янтарный
W3W W2.1x9.5d 1 6 В/3 Вт,
12 В/3 Вт,
24 В/3 Вт
Старое обозначение: W10/3
W5W W2.1x9.5d 1 6 В/5 Вт,
12 В/5 Вт,
24 В/5 Вт
Иногда обозначают «T10»
Старое обозначение: W10/5
Philips 12V 5W.jpg
WR5W W2.1x9.5d 1 12 В/5 Вт,
24 В/5 Вт
Красный
WY5W W2.1x9.5d 1 6 В/5 Вт,
12 В/5 Вт,
24 В/5 Вт
Янтарный
W15/5W WZ3x16q 2 12 В/15 Вт(Основная нить)/5 Вт(Дополнительная нить) Для мотоциклов
W16W W2.1x9.5d 1 12 В/16 Вт Аналог в США: «921» W16W lamp broken.JPG
W21W W3x16d 1 12 В/21 Вт
WY21W WX3x16d 1 12 В/21 Вт Янтарный
WP21W WY2.5x16d 1 12 В/21 Вт
WPY21W WZ2.5x16d 1 12 В/21 Вт Янтарный
W21/5W W3x16q 2 12 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить)
WR21/5W WY3x16q 2 12 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить) Красный
Группа 3 (Только для замены)
Категория Цоколь (База) Число нитей Электрические характеристики[1] Примечание Изображение
C21W SV8.5 1 12 В/21 Вт Старое обозначение: C15,
Только для фонарей заднего хода

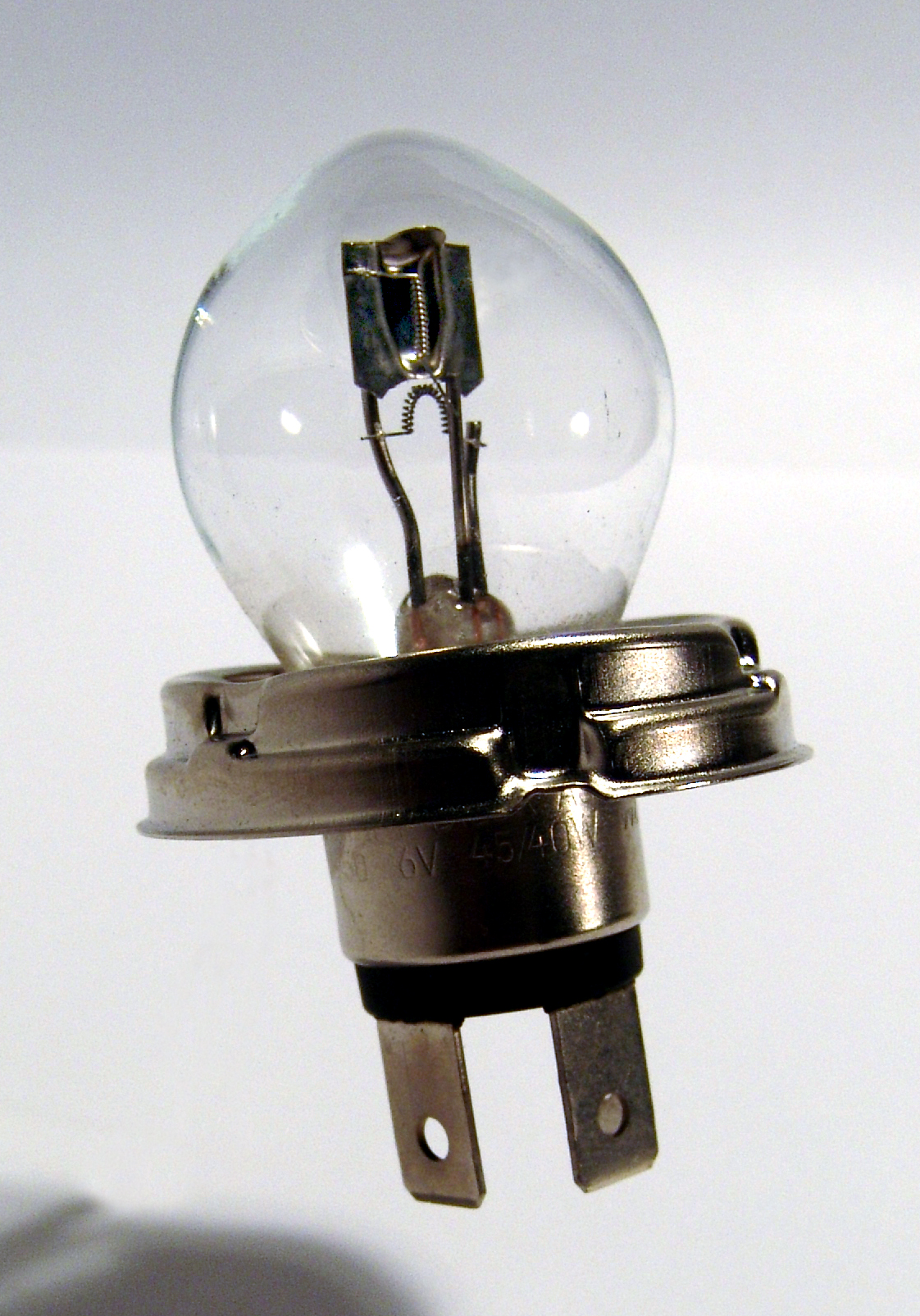

R2 P45t-41 2 6 В/45 Вт (Дальний свет)/40 Вт (Ближний свет),
12 В/45 Вт (Дальний свет)/40 Вт (Ближний свет),
24 В/55 Вт (Дальний свет)/50 Вт (Ближний свет)
Osram Bilux-As 6V 45,40W.jpg
S1 BA20d 2 6 В/25 Вт (Дальний свет)/25 Вт (Ближний свет),
12 В/25 Вт (Дальний свет)/25 Вт(Ближний свет)
Для мотоциклов

Газоразрядные (ксеноновые)

ЕЭК ООН стандартизует газоразрядные лампы (ксеноновые лампы).[3]

Категория Цоколь (База) Объективные электрические характеристики Примечание Изображение
D1R PK32d-3 85 В/35 Вт
D1S PK32d-2 85 В/35 Вт
D2R P32d-3 85 В/35 Вт
D2S P32d-2 85 В/35 Вт Xenonlamp.jpg
D3R PK32d-6 42 В/35 Вт
D3S PK32d-5 42 В/35 Вт
D4R P32d-6 42 В/35 Вт
D4S P32d-5 42 В/35 Вт

Мощность всех стандартных балластов 12 В/35 Вт.

Старого образца

Это устаревшие лампы, но которые все еще можно встретить на некоторых старых автомобилях.

Категория Число нитей Электрические характеристики Примечание Изображение
H2[4] 1 12 В/55 Вт

США

В США правила ЕЭК не признаются. Типы разрешенных ламп регулируются по NHTSA после предоставления производителем всех данных согласно Кодексу федеральных правил 49CFR564.[5] Список разрешенных типов автомобильных ламп (или заменяемых источников света) имеется в реестре NHTSA.[6]

Для фар
Категория Цоколь (База) Число нитей Мощность при 12.8 В Примечание Изображение
9003 (HB2) P43t-38 2 60 Вт/55 Вт(Дальний/Ближный свет)
Европейский H4
9004 (HB1) P29t 2 65 Вт/45 Вт(Дальний/Ближний свет)[6]
9005 (HB3) P20d (90°) 1 65 Вт
9005XS (HB3A) P20d (прямой) 1 65 Вт Так же как и HB3
отл. 180° прямой базы
9006 (HB4) P22d (90°) 1 55 Вт
9006XS (HB4A) P22d (прямой) 1 55 Вт Так же как и HB4
отл. 180° прямой базы
9007 (HB5) PX29t 2 65 Вт/55 Вт (Дальний/Ближний свет)
H13 (Неофициально «9008») P26t 2 65 Вт/55 Вт (Дальний/Ближний свет)
Другие
Категория Цоколь (База) Число нитей накала Электрические характеристики Примечание Изображение
PC194[7] ? 1 14 В/3.78 Вт Используется непосредственно в электрических схемах для освещения, например, в консолях. PC194 lamp.JPG

См. также

Примечания

  1. 1 2 3 Лампы, доступные в нескольких видах напряжений, указаны через запятую.
  2. H4, HB2, and 9003 bulbs  (англ.).
  3. Regulation No. 99, United Nations Economic Comission for Europe UNIFORM PROVISIONS CONCERNING THE APPROVAL OF GAS-DISCHARGE LIGHT SOURCES FOR USE IN APPROVED GAS-DISCHARGE LAMP UNITS OF POWER-DRIVEN VEHICLES  (англ.).
  4. H2 at Don's Bulbs  (англ.).
  5. 49CFR564  (англ.).
  6. 1 2 List of approved replaceable light sources for U.S. headlamps  (англ.).
  7. PC194 at donsbulbs.com  (англ.).
