Происхождение названия

Электрический разъём назван розеткой по аналогии с круглым элементом декора, крепящемся на стене или потолке. Сам же декор получил название от слова «роза».

В дальнейшем розеткой стали называть любые аналогичные устройства, необязательно электрические.

Классификация

Электрические розетки

розетка типа F (Schuko)
Напряжение / частота.
Вилки, штепсели

Розе́тка — устройство, часть штепсельного соединения (т. н. «мама»; ответная часть (штыревая, «папа») разъёма называется штепселем или «вилкой»). Предназначена для подключения электроприборов к электрической сети, как к силовой, так и к прочим (телефонная, компьютерная и тд.)
Конструктивно состоит из основы (керамической/пластиковой), нескольких пружинных контактов (для контакта с вилками штепселя), клемм для подключения электрического провода, а также изолирующего корпуса.

Розетки существуют в исполнениях для крепления как на, так и в (глубине) поверхности (скажем, стены), т.е. предназначенные для скрытой проводки (встраиваемые) и для открытой проводки (накладные).

Силовые розетки

Силовые розетки бывают как для однофазной, так и для трёхфазной сети, различных степеней защиты, также с различными механизмами защиты от случайного проникновения («защита от детей»). Также применяются в переносных удлинителях.

В большинстве силовых розеток 220/380 В для контактирования используется упругость полоски из малоупругого контактного металла (то есть плоская пружина). Малая упругость материала и большие нагрузки на изгиб в плоской пружине (см. закон Гука) при частом включении/выключении приводят со временем к тому, что плоская пружина теряет упругость и розетка перестаёт функционировать. Более надёжны розетки, в которых упругая винтовая пружина, через прижимную пластину, прижимает штырь вилки к контактной пластине розетки.

Розетки с основой из керамики менее пожароопасны, чем пластмассовые. В настоящее время в подавляющем большинстве в качестве основы применяются термопласты, например PC (поликарбонат), которые отличаются стойкостью высоким температурам и не поддерживают горение.

В России распространены типы C и F. При этом тип C допустим только в жилых зданиях, по технике охраны труда розетки должны устанавливаться, а установленные меняться на тип F.

По типу проводки:

  • Для скрытой проводки
  • Для открытой проводки

По степени пылевлагозащищенности:

Кроме того, розетки имеют ряд параметров: максимальный ток, максимальное напряжение, надёжность и т. п.

Сигнальные (информационные) розетки

СССР, розетка для радиоточек (РПВ-1 и РПВ-2)
Вилка ВПВ-1 с розеткой РПВ-1 для абонентской радиоточки

В СССР для подключения радиоточек использовались розетки стандарта, похожего на стандарт для силовых розеток. Для того, чтобы отличать эту розетку от силовой, на ней делалась надпись «радио» (соответствующая надпись была и на вилке). Однако в связи со случаями включения радиоточек в розетку 220В, для установки радиоточек стали применять розетки РПВ-1 и РПВ-2 (для скрытой проводки), похожие на переходную розетку A/C.


Телефонные розетки
Розетка стандарта RJ-12

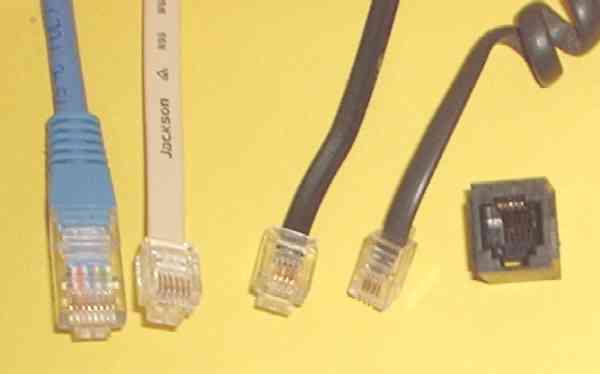

Штекеры стандарта RJ
Штекер стандарта TAE
Телефонный разъём РТШК-4 (розетка и штекер) советского стандарта

Слаботочные розетки, для подключения кабеля проводных и беспроводных телефонных аппаратов к телефонной сети. Существует несколько стандартов[1]:

  • RJ-11 (еще обозначают "4p2с" или "4p4с". "4p" значит, что разъем имеет 4 посадочных места для ножей-контактов, а "2с" и "4с" обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.
  • RJ-12 (еще обозначают "6p2с","6p4с" или "6p6с". "6p" значит, что разъем имеет 6 посадочных мест для ножей контактов, а "2с", "4с" или "6с" обозначает, что в эти посадочные места вставлено соответственно 2, 4, 6 ножей-контактов. Наиболее распространенным видом являются разъемы "6p4c"). Разъемы RJ-12 чаще всего используются в телефонии для коммутации телефонных аппаратов с розеткой или для коммутации телефонных линий в телефонных патч-панелях.
  • TAE (немецкий и французский стандарт).
  • РТШК-4советский стандарт 80-х годов, перенятый из Польши (4 широких контакта + ключ; на данный момент устарел, практически не используется). До заимствования данного типа розетки телефон нужно было подключать неразъёмным способом, с помощью специальной отводной коробки.[2] Все розетки РТШК в помещении должны были включаться в цепочку, при отключении всех аппаратов из которой линия замыкалась конденсатором ёмкостью 1 мкФ. Это было нужно персоналу телефонной станции для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Конденсатор устанавливался обычно в одну, самую последнюю, розетку.

Ответная часть розетки — штекер. Штекеры служат для оконцовки кабеля (монтажа разъема на конец кабеля).


Розетки для звуковых сигналов
Розетки для компьютерных сетей

Конструкция старых типов локальных сетей, на коаксиальном кабеле, была такова, что исключала наличие настенных розеток (см. 10BASE5, 10BASE2). Возможность использовать настенные розетки пришла с распространением локальных сетей на витой дифференциальной паре проводов (см. 10BASE-T, 100BASE-T4, 100BASE-TX). Такие розетки называют RJ-45 или, более правильно, "8P8C" - 8 посадочных мест с 8 же контактами. Современные розетки этого типа выполняются либо накладными (обычно параллелепипед с одним или несколькими отверстиями в торце), либо для встраивания в стену (отдельно, либо в составных изделиях).

В офисных зданиях для упрощения разводки иногда применяют как для телефонов, так и для компьютеров, исключительно розетки 8p8c, которые потом подсоединяются на кросс-панели в серверной комнате либо к компьютерной сети, либо к телефонной сети, исходя из потребностей фирмы.

Прочие типы розеток

Разнимаемое соединение настолько удобно, что его используют внутри и снаружи многих радиоэлектронных и силовых устройств. Иногда вмещающие части таких соединений тоже называют розетками, а вставляемые - вилками.

Информационные розетки могут быть не только проводными, но и оптическими. Оптические розетки в большинстве случаев используются для передачи дискретных сигналов, как например сигналы компьютерных сетей (FOIRL, 10BASE-F, 10BASE-FL, 100BASE-SX, 100BASE-FX и т. д.) или звуковые сигналы в цифровой форме (TOSLINK).

Водяные розетки

Водорозетка

Водяной розеткой, или водорозеткой называют сантехническое устройство, представляющее собой окончание трубы с резьбой. Устройство имеет "лапки" для закрепления на стене и используется для подключения бытовой сантехники (смесители, стиральные и посудомоечные машины) при помощи гибких шлангов.

Часто на конце водорозетки устанавливают вентиль, чтобы можно было отсоединить технику без общего отключения воды.
