- Условные знаки (картография)
-
Фрагмент топографической карты с горизонталями (линиями равных высот) и др. условными знаками.
Картографические условные знаки — система символических графических обозначений (знаков), применяемая для изображения на картах различных объектов и явлений, их качественных и количественных характеристик. Условные знаки иногда также называют "легенда карты".
Содержание
Масштабность условных знаков
Условные знаки могут быть классифицированы по масштабности (пространственной протяжённости объектов). Так различают:
- масштабные условные знаки (площадные и линейные);
- внемасштабные условные знаки (точечные);
- пояснительные знаки.
Площадные
Площадными условными знаками на карте отображают значительные по двумерной пространственной протяжённости объекты, которые могут быть отображены в заданном масштабе карты.
Примерами таких объектов могут быть: территория государства на карте масштаба (М) 1:40000000 или земельный участок на плане М 1:500.
Площадные условные знаки выглядят, как…
Этот раздел не завершён. Вы поможете проекту, исправив и дополнив его следующей информацией: Иллюстрации усл. знаков.Линейные
Линейными условными знаками на карте отображают значительные по одномерной пространственной протяжённости объекта, могущие быть отображёнными в заданном масштабе карте, при этом ширина которых в данном масштабе не может быть отображена метрически верно.
Примерами таких объектов могут быть: реки или дороги на карте М 1:10000000.
Линейные условные знаки выглядят, как линии различного графического начертания и цветов. При этом длина линии в масштабе соответствует протяжённости объекта на местности, а ширина линии является величиной условной, достаточной лишь для удобного рассмотрения невооружённым глазом.
При этом положению описываемого объекта на местности соответствует воображаемая или явная осевая линия условного знака.
Этот раздел не завершён. Вы поможете проекту, исправив и дополнив его.Точечные
Точечными условными знаками на карте отображают объекты, имеющие размеры на местности, не выражаемые в заданном масштабе карты.
Например, колодец на карте М 1:25000 или город на карте М 1:40000000.
Значки внемасштабных точечных условных знаков, являющиеся идеограммами, выглядят как достаточно сложные рисунки заданного размера. При этом положению описываемого объекта на местности соответствует положение на карте так называемой главной точки точечного условного знака. У симметричных рисунков это обычно середина основания.
Этот раздел не завершён. Вы поможете проекту, исправив и дополнив его.Подписи
Подписи являются внемасштабными вспомогательными условными знаками, предназначенными для описания названий объектов местности, их характеристик и свойств самой карты.
Для выполнения подписей на картах используются специальные картографические гарнитуры шрифтов.
Этот раздел не завершён. Вы поможете проекту, исправив и дополнив его.Тематика условных знаков
Условные знаки можно разделить на знаки общего применения, используемые для отображения ситуации на местности безотносительно целей и задач карты, и специальные или тематические, используемые для отображения объектов или явлений в какой-то отдельной профессиональной области. К первым можно отнести топографические условные знаки. К тематическим относятся очень большая группа знаков, фактически, отдельные виды знаков для каждой области человеческой деятельности: метеорологические, тактические, экономические, экологические, демографические и т. д.
Топографические условные знаки
Метеорологические условные знаки
Метеорологические условные знаки — картографические условные знаки, обозначающие метеорологические элементы обстановки, характеризующие физическое состояние атмосферы и процессов, происходящих в ней. Например: тёплый воздушный фронт, антициклон, область пониженного давления, граница облачности и т. д.

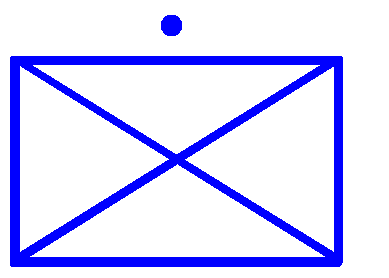

Точечный условный знак НАТО для обозначения дружественного отделения пехоты.Условные знаки в военном деле
Условные знаки — в военном деле — картографические условные знаки, применяемые для обозначения на картах и других графических документах дислокации войск, пунктов управления, тыловых органов, подразделений, учреждений и т. п. Например: командный пункт, проволочные заграждения, танк и пр..[1]
Геологические условные знаки
Этот раздел статьи ещё не написан. Согласно замыслу одного из участников Википедии, на этом месте должен располагаться специальный раздел.
Вы можете помочь проекту, написав этот раздел.Экономические условные знаки
Этот раздел статьи ещё не написан. Согласно замыслу одного из участников Википедии, на этом месте должен располагаться специальный раздел.
Вы можете помочь проекту, написав этот раздел.Отсутствующие условные знаки
В связи с резкими переменами 1990-х многие объекты не попали в систему ГОСТов СССР а теперь и РФ. Примером тому могут служить пандусы, лежачие полицейские, дорожные указатели и ограждения, барьеры автоматы на Ж/Д переездах, скоростные магистрали, звукоизолирующие конструкции, и т.д. и т.п.
См. также
- Аэрофотосъёмка
- Геодезия
- Географическая информационная система
- Картография
- Космические снимки
- Спутниковая фотосъёмка
- Топография
