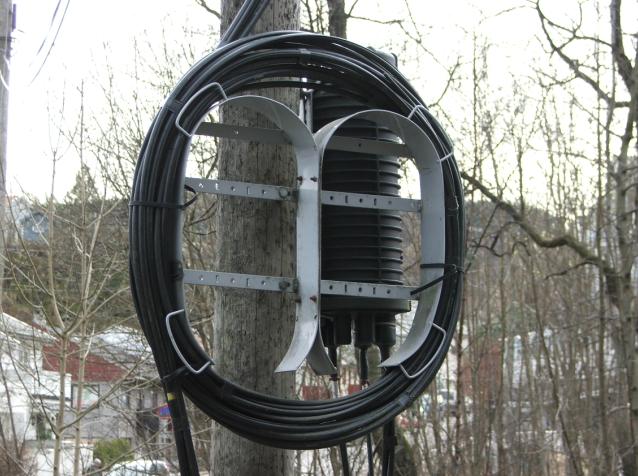

Оптическая муфта

Кабельная муфта (от нем. Muffe или голл. mouwtje) — устройство, предназначенное для соединения электрических и оптических кабелей в кабельную линию и для их подвода к электрическим установкам, станционным сооружениям, воздушным линиям электропередачи и связи. Муфты представляют собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта определяется рабочим напряжением, частотой, количеством жил, типом изоляции и конструктивными особенностями кабеля.

Содержание

Способы соединения жил в кабеле

Симметричный кабель может соединяться следующими способами:

  • Скрутка
  • Скрутка с пайкой
  • С помощью зажимов: индивидуальных или групповых

Соединение кабелей скруткой применяется в наименее ответственных линиях, так как не обеспечивает надёжного контакта в течение длительного времени. Жилы, соединённые при помощи скрутки и скрутки с пайкой изолируют с помощью диэлектрических гильз.

Для соединения коаксиальных кабелей недостаточно контакта жил — необходимо обеспечить сохранение электрических параметров. Поэтому коаксиальные кабели соединяют с помощью специальных гильз.

Оптические волокна сращивают с помощью сварки, либо с использованием неразъёмных соединителей. При сращивании оптических волокон большое значение имеет подготовка оптического волокна: торцы оптических волокон должны быть максимально гладкими, поверхность не должна быть загрязнена пылью. Современные сварочные аппараты для оптических волокон позволяют на месте контролировать качество сварки, для чего содержат микроскоп, а также тестовый лазер, позволяющий проверить затухание сварного шва. В связи с тем, что оптическое волокно гораздо более хрупкое, чем медный провод, необходима компенсация температурного расширения. Поэтому в муфте имеется запас оптического волокна в несколько витков, уложенный в кассету.

Жилы силовых кабелей соединяют с помощью наконечников, которые стягиваются болтами. Сами наконечники крепятся к жиле либо с помощью болтов, либо обжимом.

Классификация

В зависимости от назначения кабельные муфты делятся на концевые, соединительные.

  • Муфты кабельные соединительные:
    • муфты СТпУ, СТп
    • муфта СТпО
    • муфта ПСТпО
    • муфта СC
    • муфта СЭФ
  • Муфты кабельные концевые:
    • муфты КВТп, КНТп
    • муфты КВТпО, КНТпО
    • муфты ПКВТпО, ПКНтО
    • муфты 1КВТп, 1КНТп
    • муфта КНСт
    • муфты эпоксидные КВЭл, КНЭ

Нормативно-технические документы, стандарты

  • ГОСТ 13781.0-86 Муфты для силовых кабелей на напряжение до 35 кВ включительно. Общие технические условия.
