Настроечный телевизионный сигнал — это специальный тип телевизионного сигнала, служащий стандартной мерой при настройке телевизионных приёмников. Сигналы генерируются или телецентрами в технологических паузах вещания, или портативными генераторами сигнала.
Содержание
Простые сигналы
Большинство операций по настройке аналоговых телевизоров выполняют именно с помощью простых сигналов.
Вертикальные цветные полосы
Сигнал «вертикальные цветные полосы» является в настоящее время основным сигналом для настройки большинства узлов аналоговых телевизоров. Большинство напряжений и осциллограмм на принципиальных схемах телевизоров приводятся именно при условии подачи на вход сигнала «вертикальные цветные полосы».
В сигнале «вертикальные цветные полосы» 8 полос:
- Белая
- Жёлтая
- Голубая
- Зелёная
- Пурпурная
- Красная
- Синяя
- Чёрная
Сигнал формируется из трёх цветовых компонентов — красной, зелёной и синей, каждая из которых имеет два состояния — нулевая яркость и 75 % яркость.
Горизонтальные цветные полосы
Сетчатое поле
Сетка из горизонтальных и вертикальных белых линий на чёрном поле. Число линий сетки в обоих направлениях может меняться в широких пределах. Этим сигналом проверяют и настраивают центровку изображения, геометрические и нелинейные искажения растра, статическое и динамическое сведение.
Шахматное поле
Назначение сигнала аналогично сетчатому полю. Оба бывают только двух градаций яркости — минимальной и максимальной. Генератор сигнала шахматного поля несложно собрать даже на аналоговых элементах.
Серая шкала
Десять вертикальных полос, яркость которых возрастает от левого края к правому. В нижней части кадра присутствуют два прямоугольника с яркостью в 15 и 100 % белой полосы. Сигнал используется для проверки воспроизведения градаций серого цвета при приёме чёрно-белого сигнала и баланса белого цвета при приёме цветного сигнала.
Сигналы цветных полей
Красное поле, зелёное поле и синее поле — тестовые сигналы, заполняющие весь экран телевизора указанным цветом. Служат для оценки и регулировки чистоты цвета.

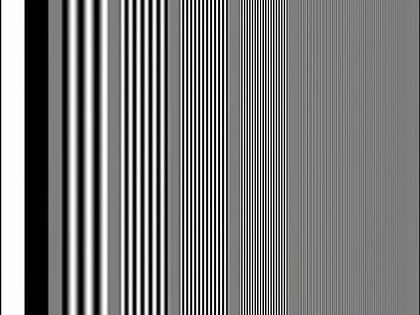

«Пачки» синусоидальных сигналов
На вход подаются «пачки» из синусоидальных сигналов различной частоты. Служит для оценки частотного отклика тракта.
Тестовые таблицы
Позволяют произвести комплексную проверку и настройку телевизора с помощью одного изображения. Изображения таблиц на заре телевидения отпечатывались в типографии и снимались с помощью специального проектора. Для этой же цели часто использовалась специальная передающая трубка — моноскоп, изображение на которой было сформировано на специальной пластине-мишени и считывалось электронным лучом. С наступлением эры цветного ТВ таблицы стали генерировать электронным способом. Примеры:
-
УЭИТ — Универсальная электронная испытательная таблица
-
Philips PM5544 — наиболее распространенная в Европе таблица
-
Philips PM5644 - модификация 5544 для широкоэкранных телевизоров
-
Таблица Telefunken FuBK
-
Самая первая настроечная таблица — для механического телевидения
-
«голова индейца» — одна из первых испытательных таблиц электронного ТВ
-
Знакомая старшему поколению телезрителей таблица ТИТ-0249бис
-
Таблица EIA
-
Таблица первого платного ТВ KS2XBS Phonevision
-
Таблица SMPTE применяется обычно для телевизионных каналов стандарта NTSC
-
Таблица телевидения Нидерландов, используемая с 1978 по 1988
-
Таблица T-Pulse
Современная телевизионная техника
В настоящее время на рынке преобладают телевизоры на жидкокристаллических экранах, которые являются полностью или почти полностью цифровыми, даже если и работают с аналоговым входным сигналом. Такие телевизоры обычно либо налаживаются на заводе при помощи цифровых логических анализаторов сигнала, либо, чаще всего, налаживается некий образец, затем налаживается технология производства серийного изделия. Само серийное изделие, ввиду специфики работы цифровых устройств, производится уже только с минимально необходимым контролем по приборам. Остальной контроль происходит преимущественно по визуальным таблицам. Всё это, вкупе с низкой потребностью в ремонте (изделие работает долго и надёжно, а если отказывает, то порой его выгоднее заменить на новое, чем ремонтировать), отвело простые настроечные сигналы на задний план. В настоящее время применяются в основном комплексные настроечные сигналы — настроечные таблицы.
