РЕЛЕ ЭЛЕКТРОМАГНИТНОЕ

РЕЛЕ ЭЛЕКТРОМАГНИТНОЕ
РЕЛЕ ЭЛЕКТРОМАГНИТНОЕ

наиболее употребительное реле, действующее по принципу притяжения железного якоря электромагнитом. Р. э. состоит (фиг. 1) из обмотки 1, навитой на железный сердечник 2, железного якоря 3 с осью и контактных пружин 4. Если в обмотку Р. э. при помощи ключа 5 включить ток от батареи 6, то сердечник 2 намагнитится и якорь 3 притянется к нему, совершая другим своим плечом работу по соединению между собой пружин 4; благодаря этому замкнется цепь сигнальной лампочки 7 или какого-либо другого прибора, включенного последовательно с батареей 8. Р. э. бывают не поляризованные и поляризованные. Вторые отличаются от первых наличием постоянного магнита 2 (фиг. 2), поляризующего сердечник 3. Когда в обмотке тока нет, якорь 4 притянут к левому концу сердечника пружиной 8. При включении тока в сердечнике образуется дополнительный поток, к-рый под левым концом якоря вычитается из потока постоянного магнита, а под правым концом его складывается. В результате правый конец якоря притягивается к правому концу сердечника, т. е. якорь поворачивается по часовой стрелке, тем самым замыкается цепь лампы 7, включенной последовательно с батареей 6. Р. э. нашли широкое применение в телефонии, телеграфии и СЦБ.

Фиг 1. Неполяризованное реле

Фиг 1. Неполяризованное реле

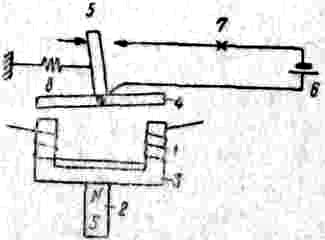

Фиг. 2. поляризованное реле

Фиг. 2. поляризованное реле

Технический железнодорожный словарь. - М.: Государственное транспортное железнодорожное издательство. 1941.


.
