ТЕРМОЭЛЕКТРИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР

ТЕРМОЭЛЕКТРИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР

служит для измерения силы перем. тока (реже - напряжения и мощности); представ; ляет собой магнитоэлектрический измерительный прибор, измеряющий эдс термопреобразователя, нагреват. элемент к-рого включается в исследуемую электрич. цепь (см. рис.). Т. и. п. в качестве амперметра применяется в диапазоне частот до 30 МГц, в качестве . вольтметра - до 1 МГц. Показания Т. и. п. в широких пределах не зависят от формы кривой измеряемого тока или напряжения. Для расширения пределов измерений силы тока применяют шунты, ВЧ измерит. трансформаторы и сменные термопреобразователи; пределов измерений напряжения - добавочные резисторы. Особенность прибора - недопустимость больших перегрузок (не более чем в 1,5 раза).

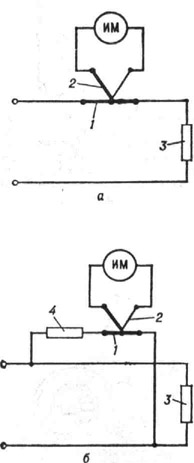

Схема термоэлектрического измерительного прибора (а - амперметра, б - вольтметра): 1 - нагреватель; 2 - термопреобразователь; 3 - нагрузка; 4 - добавочный резистор; ИМ - измерительный механизм

Схема термоэлектрического измерительного прибора (а - амперметра, б - вольтметра): 1 - нагреватель; 2 - термопреобразователь; 3 - нагрузка; 4 - добавочный резистор; ИМ - измерительный механизм


Большой энциклопедический политехнический словарь. 2004.
