СЖИЖЕНИЕ ГАЗОВ

перевод в-ва из газообразного состояния в жидкое. С. г. возможно только при темп-pax, меньших критической температуры. В пром-сти С. г. с критич. темп-рой выше темп-ры окружающей среды (практически выше - 50 °С) осуществляется сжатием газа в компрессоре и последующей конденсацией его в теплообменнике, охлаждаемом водой или холодным рассолом. С. г., критич. темп-pa к-рых значительно ниже темп-ры окружающей среды, производится методами глубокого охлаждения. Совр. пром. методы глубокого охлаждения для С. г. осн. на Джоуля - Томсона эффекте либо на адиабатном процессе расширения газа в детандере. См. рис.

К ст. Сжижение газов. Схема (а) и s - Т диаграмма (б) цикла сжижения газа с детандером: 1 - 2 - сжатие газа в компрессоре; 2 - 3 - охлаждение газа в теплообменнике; 3 - 7 - охлаждение части газа (М) за счёт совершения внешней работы в детандере; 3 - 4 - охлаждение оставшейся части газа (1 - М); 4 - 5 - расширение газа в дроссельном вентиле (часть газа сжижается и скапливается в сборнике 0); 5 - 6 - расширение газа; 6 - 1 - нагрев газа в теплообменнике. Т - температура, s - удельная энтропия. Кривая, проходящая через точки 0 и б, - диаграмма состояния

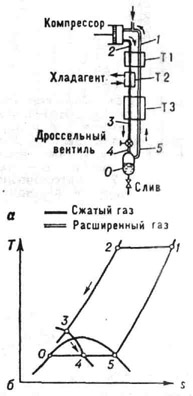

К ст. Сжижение газов. Схема (а) и s - Т диаграмма (б) цикла сжижения газа на основе эффекта Джоуля - Томсона: 1 - 2 - сжатие газа в компрессоре; 2 - 3 - охлаждение газа в теплообменниках T1, T2 и Т3; 3 - 4 - расширение газа в дроссельном вентиле (часть газа сжижается и скапливается в сборнике О); 4 - 5 - расширение газа; 5 - 1 - нагрев газа в теплообменниках. Т температура, s - удельная энтропия. Кривая, проходящая через точки О и 5, - диаграмма состояния
