РАСХОДОМЕР

прибор для измерений расхода газа, жидкостей и сыпучих материалов. Различают Р. индукц., тепловые, массовые, вертушечные и др. Индукционный Р., измеряющий расход жидкости по значению эдс, наводимой в потоке жидкости, текущей в магнитном поле, к-рое направлено перпендикулярно оси трубопровода, применяется для измерении (с высокой точностью) расхода разл. пульп - цем., угольных и т. п., паст, сиропов, металлов, а также агрессивных и радиоактивных жидкостей. Тепловой Р. измеряет расход жидкости по интенсивности переноса ею тепловой энергии. Скорость потока жидкости измеряется либо по охлаждению нагретого тела, помещённого в поток (термоанемометр), либо по переносу тепловой энергии между двумя точками, располож. вдоль потока (калориметрич. Р.). В массовом Р. измеряемому потоку придаётся дополнит. движение (вращающимся или колеблющимся звеном). В результате на чувствит. элементе Р. возникают пропорциональные массовому расходу в-ва инерц. вращающий момент (в турборасходомерах), Кориолиса сила или гироскопич. эффект, к-рые и фиксируются прибором. Массовые Р. универсальны; позволяют замерять массовый расход вне зависимости от св-в и состояния в-ва (давления, темп-ры и т. п.). Вертушечный Р. измеряет расход в-ва по частоте вращения крыльчатки (вертушки), приводимой в действие измеряемым потоком в-ва. Частота вращения вертушки замеряется тахометром. Существуют также разл. конструкции ионизац., УЗ и др. Р. См. рис.

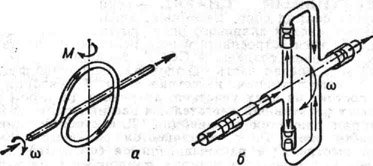

Схемы массовых расходомеров, основанных на гироскопическом эффекте (а) и действии силы Кориолиса (б). При вращении показанных на рисунке элементов с угловой скоростью ш на чувствительном элементе расходомера измеряются: в первом случае момент М, а во втором случае - сила Кориолиса (создающая тормозящий момент), пропорциональные массовому расходу вещества

Схема индукционного расходомера: N и S - полюса магнита; е - электроды; Т - труба с электропроводящей жидкостью
