КРИВОШИПНЫЙ МЕХАНИЗМ
- КРИВОШИПНЫЙ МЕХАНИЗМ
механизм с низшими кинематическими парами, в к-ром есть вращающееся звено, выполненное в виде кривошипа. В зависимости от числа кинематич. пар, их типов, расположения, характера движения звеньев различают шарнирные 4-звенные (кривошипно-коромысловые, кривошипно-ползунные, кривошипно-кулисные), плоские многозвенные и пространственные 4- и многозвенные К. м. Используются К. м. в поршневых двигателях, насосах, компрессорах, прессах, металлореж. станках и др. машинах. Сложное движение шатунов К. м. в плоскости используют для привода рабочих органов таких машин, как тестомесилка, снегопогрузчик. Плоские многозвенные К. м. применяют, напр., для привода неск. шпинделей сверлильной головки, для получения больших сил на ползуне в кузнечных прессах, в приводе гл. движения поперечно-строгальных станков. Пространств. 4-звенные К. м. используют для получения качат. движения коромысла относительно осн. перпендикулярной оси вращения кривошипа в разл. машинах. См. рис.

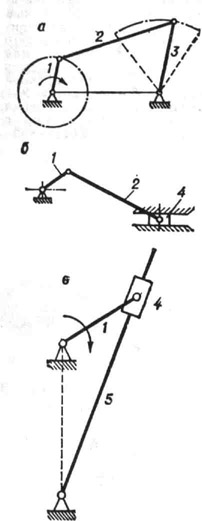

Плоские кривошипные механизмы: а - кривошипно-коромысловый; б - кривошипно-ползунный; в - кризошипно-кулисный; 1 - кривошип; 2 - шатун; 3 - коромысло; 4 - ползун; 6 - кулиса
Большой энциклопедический политехнический словарь.
2004.
