КОТЁЛ

устройство, в к-ром для получения пара (см. Паровой котёл) или нагрева воды, потребляемых вне этого устройства, используется теплота, выделяющаяся при сгорании органич. топлива, протекании технологич. процесса, преобразовании электрич. энергии в тепловую, а также теплота отходящих газов. В К. могут входить топка, парогенерирующие поверхности, пароперегреватель, водяной экономайзер, воздухоподогреватель, каркас, обмуровка, тепловая изоляция, обшивка. См. рис.

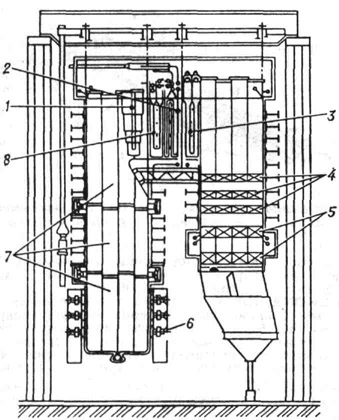

Котёл ТГМП-1202 блока 1200 МВт (паропроиз-водительность 3950 т/ч. давление пара 25,5 мПа, температура первичного и вторичного пара 545 °С): 1 - ширма конвективного перегревателя высокого давления; 2 и 8 - выходная и входная ступени конвективного перегревателя высокого давления; 3 - выходная ступень конвективного перегревателя низкого давления; 4 - промежуточная и входная ступени конвективного перегревателя низкого давления; 5 - водяной экономайзер; 6 - горелочное устройство; 7 - панель радиационной части котла
