одноэлектронный транзистор


одноэлектронный транзистор
Термин
одноэлектронный транзистор
Термин на английском
single electron transistor
Синонимы
Аббревиатуры
SET
Связанные термины
Определение
элементарный транзистор, содержащий только одну область проводимости (островок), соединённую с истоковым и стоковым электродами туннельными барьерами, и имеющую ёмкостную связь с электродом затвора
Описание
В основе концепции одноэлектронного транзистора лежит возможность получения заметного изменения напряжения при манипуляции с отдельными электронами. Периодически изменяя напряжение на затворе такого транзистора, за счёт повторяющегося эффекта кулоновской блокады* возможна модуляция тока, протекающего через область исток–сток. Электрод затвора управляет протекающим через область проводимости (островок) током c помощью емкостной связи.

В блокирующем (непроводящем) состоянии в зоне проводимости транзистора нет энергетически доступных уровней, на которые мог бы туннелировать электрон, находящийся на электроде-истоке – все более низкие энергетические уровни являются заполненными (рис. 2 вверху). В случае приложения положительного потенциала к затвору энергетические уровни островка опускаются, и электрон может туннелировать на островок, заполняя ранее вакантные энергетические уровни. Отсюда он может туннелировать на электрод-сток, где он неупруго рассеивается и достигает уровня Ферми (рис. 2 внизу).

*Кулоновская блокада — эффект блокирования прохождения электронов через квантовую точку (островок), включенную между двумя  туннельными контактами, обусловленный отталкиванием электронов в контактах от электрона на точке, а также дополнительным кулоновским потенциальным барьером, который создает электрон, находящийся на точке (кулоновский барьер препятствует вылету электрона).
Авторы
  • Разумовский Алексей Сергеевич, к. ф.-м. н
Ссылки
  1. Кулоновская блокада/Википедия - свободная энциклопедия. URL: http://ru.wikipedia.org/wiki/Кулоновская блокада (дата обращения 12.10.2009)
  2. Создан прототип одноэлектронного транзистора на основе графена / CNews. URL: http://rnd.cnews.ru/tech/news/top/index_science.shtml?2008/04/21/297996 (дата обращения 12.10.2009)
  3. Coulomb blockade/Wikipedia, the free encyclopedia. URL: http://en.wikipedia.org/wiki/Coulomb_blockade#Single_electron_transistor (дата обращения 12.10.2009)
Иллюстрации
Схематическое изображение одноэлектронного транзистора

Схематическое изображение одноэлектронного транзистора


Источник: Coulomb blockade/Wikipedia, the free encyclopedia. URL: http://upload.wikimedia.org/wikipedia/en/thumb/5/5e/Set_schematic.svg

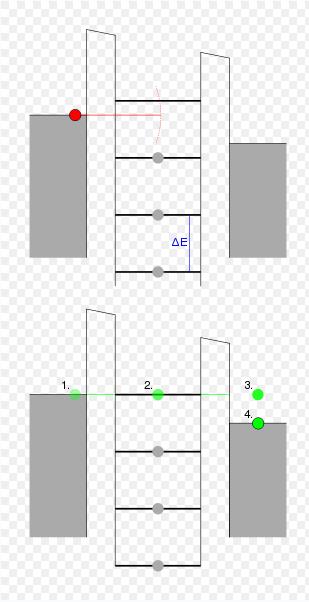

Энергетические уровни истока, островка и стока (слева направо) в одноэлектронном транзисторе в блоки

Энергетические уровни истока, островка и стока (слева направо) в одноэлектронном транзисторе в блокирующем (вверху) и в пропускающем состоянии (внизу)


Источник: Coulomb blockade/Wikipedia, the free encyclopedia. URL: http://upload.wikimedia.org/wikipedia/commons/thumb/5/5d/Single_electron_transistor.svg

Теги
Разделы
Наноэлектронные источники и детекторы
Молекулярная электроника и устройства на ее основе
Наноэлектроника, компонентная база и устройства

Энциклопедический словарь нанотехнологий. — Роснано. 2010.
