Модернизация танков в этих странах шла в рамках Варшавского Договора и являлась прерогативой разработчика танка, т. е. КБ "Уралвагонзавода", с целью стандартизации вооружений стран Договора. Лицензия на производство танка Т-72 была и у Индии, но модернизированной этой стороной танк "Аджия" не явился чем-то новым в мировом танкостроении, так как по ряду показателей и характеристик уступал первоначальному варианту, танку Т-72. Наш интерес к югославскому танку М-84 вызван не только тем, что сейчас происходит в Югославии, а, прежде всего, теми техническими решениями югославских специалистов, которые первыми начали некоторым образом кардинально изменять внешний облик танка Т-72, за счет чего танк приобрел новые технические очертания, значительно расширившие его тактико-технические характеристики. ">
В 1983 г. в Югославии началось производство танка, получившего название М-84, а начиная с 1984 г,. он стал поступать на оснащение Вооруженных Сил СФРЮ. Танк М-84 был разработан как вариант модернизации танка Т-72, лицензия на производство которого была закуплена ранее в СССР. Кроме Югославии, подобная лицензия на производство самого массового танка современности была у Польши и Чехословакии. Модернизация танков в этих странах шла в рамках Варшавского Договора и являлась прерогативой разработчика танка, т. е. КБ "Уралвагонзавода", с целью стандартизации вооружений стран Договора. Лицензия на производство танка Т-72 была и у Индии, но модернизированной этой стороной танк "Аджия" не явился чем-то новым в мировом танкостроении, так как по ряду показателей и характеристик уступал первоначальному варианту, танку Т-72. Наш интерес к югославскому танку М-84 вызван не только тем, что сейчас происходит в Югославии, а, прежде всего, теми техническими решениями югославских специалистов, которые первыми начали некоторым образом кардинально изменять внешний облик танка Т-72, за счет чего танк приобрел новые технические очертания, значительно расширившие его тактико-технические характеристики.
Боевой вес танка М-84 на начало серийного производства составлял 41 т, но в ходе дальнейших мероприятий модернизации по улучшению защищенности и живучести он достиг 44 т. Следует заметить, что и мощность многотопливного V-образного двенадцатицилиндрового двигателя В-46, на танке М-84 А, возросла с 780 л.с. до 1000 л. с., что, несмотря на увеличение массы машины, привело к возрастанию удельной мощности, а стало быть, к улучшению подвижности машины, ее маршевых возможностей. Увеличение мощности двигателя было достигнуто за счет установки на него двух турбокомпрессоров.
Основным вооружением танка является 125-мм. Гладкоствольная пушка 2А46 (начальная скорость бронебойно-подкалиберного снаряда составляет 1785 м/с). В качестве вспомогательного используется спаренный с пушкой 7,62-мм пулемет ПКТ и зенитный пулемет НСВТ, калибром 12,7-мм. Боекомплект к пушке составляет 42 снаряда, 3000 патронов к спаренному пулемету и 500 к зенитному пулемету.
Танк М-84 сохранил классическую компоновку с задним расположением моторно-трансмиссионного отделения. В носовой части корпуса по середине располагается механик-водитель, а в башне справа и слева от пушки соответственно командир танка и наводчик. Заряжание пушки автоматическое с использованием автомата заряжания (A3). В механизированной боеукладке которого находится 22 выстрела для пушки. Автомат заряжания выполнен по типу A3 танка Т-72, т. е. размещение снарядов находится в нижней донной части корпуса танка, наименее уязвимой в бою, т. к. пространство 70-80 см от земли, как правило, закрывается маской местности и практически не подвержено поражению. Распределение и номенклатура функций членов экипажа в целом соответствует функциональной организации деятельности экипажа отечественного танка Т-72. Основным отличием является абсолютно другой алгоритм работы наводчика танка М-84 в сравнении с наводчиком танка Т-72. Это достигнуто повышением уровня автоматизации подготовки прицельных исходных установок для стрельбы, благодаря применению баллистического вычислителя с датчиком топометеобаллистических параметров, что значительно упростило функции наводчика при боевой работе.
На танке установлена новая система управления огнем (СУО), разработанная и изготовленная в Югославии и получившая название SUV М-84. Она представляет собой современную и более развитую систему чем у танка Т- 72. По оценке наших специалистов идеология построения СУО танка М-84 приближается к СУО современных отечественных танков Т-64 и Т-80. В СУО реализован ряд оригинальных технических решений, как, например, безгироскопный прицел с зеркалом, стабилизированный в двух плоскостях, применение тахометрической системы стабилизации прицела и пушки, использования для питания системы управления статического напряжения. Основными режимами работы СУО танка М-84 являются:
подготовительный ("Электроника"), полуавтоматический и стабилизации. Кроме указанных, в СУО реализуются режимы командирского целеуказания и поворота башни механиком- водителем. В ее состав входят:
комбинированный дневной - ночной прицел - дальномер наводчика DNNS -2, установленный вместо прицел-дальномера ТПД-1К и совмещающий функции дневного и ночного, пассивного типа, прицелов с лазерным дальномером, значительно меньший по внутренним габаритам, чем серийные дневной и ночной прицелы, которые он заменяет;
баллистический вычислитель, в запоминающее устройство которого введены алгоритмы работы, обеспечивающие автоматическую выработку углов прицеливания и упреждения, преобразование координат с учетом крена, программы диагностики и самоконтроля;
пульт управления вычислителем, обеспечивающего выбор типа боеприпаса, ручной или автоматический ввод дальности до цели, значений продольного и бокового ветра, температуру воздуха и заряда, атмосферного давления и изменения начальной скорости снаряда. На панели пульта расположены два цифровых табло: на верхнем - указывается значение введенной дальности, на нижнем - значение вводимого данного в зависимости от положения переключателя ввода данных;
метеорологический датчик, установленный на передней части крыши башни по ее оси в металлической трубе, из которой с помощью тросикового привода поднимается в "рабочее" положение сам датчик, включающий в себя полупроводниковые устройства, измеряющие скорость бокового и продольного ветра, температуру воздуха и атмосферное давление.
Дополнительно на танке М-84 югославские специалисты установили новую систему ядерной, химической и биологической защиты DRHT, вместо отечественной ГО-27, и радиостанцию собственной разработки RD-9, взамен Р-123.
Перископический прицел-дальномер наводчика DNNS-2 содержит три канала, размещенные в едином корпусе:
оптический (дневной) прицельный канал с двумя фиксированными кратностями увеличения Зх и 7х при углах поля зрения 20 и 9 град. соответственно;
электронно-оптический, пассивный, прицельный канал ночного видения, созданного на основе трехкамерного электронно-оптического преобразователя второго поколения и имеющего при увеличении изображения 8, 5 крат. угол поля зрения 5, 5 град.;
канал лазерного дальномера с диапазоном измерения дальности от 200 до 10000 м.

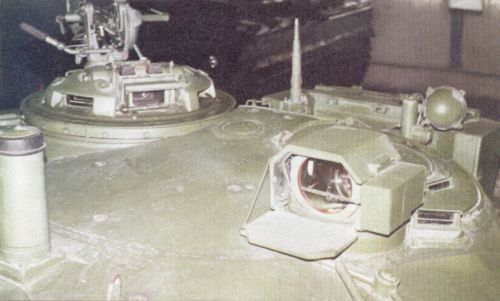

Входное окно головки этого прицела защищено броневым колпаком и откидной бронекрышкой с ручным тросовым приводом. Применение прицела наводчика, имеющего меньшие габариты и закрепляемого в башне жестко, облегчило условия его монтажа в башне, снизило трудоемкость общей сборки и улучшило эргономические показатели рабочего места наводчика в процессе эксплуатации танка. На месте ночного прицела наводчика ТПН-3, танка Т-72, установлен дополнительный однократный смотровой прибор.
Оригинальным прибором СУО М-84 является гироблок, размещенный на люльке пушки снизу. Он содержит три гиротахометра, два из которых измеряют угловые скорости погрешности стабилизации орудия в плоскостях вертикального и горизонтального наведения, а третий - угловую скорость крена и два акселерометра, измеряющих углы возвышения пушки и крена оси цапф. Гироблок разработан югославскими инженерами и там же изготовлен. Комплекс приборов наблюдения танка М-84 включает:
комбинированный (дневного и ночного видения) электронно-оптический прибор наблюдения DNKS-2 командира танка (вместо ТКН-3);
электронно-оптический прибор ночного видения PPV - 2 механика-водителя (вместо ТВНЕ-4 ПА);
призменные приборы наблюдения командира танка, наводчика и механика - водителя TNP-65/160/165/168. Номенклатура призменных приборов танка М-84 и их установка (места расположения, шахты, детали крепления) аналогичны танку Т-72.
Комбинированный прибор DNKS-2 предназначен для решения задач поиска, обнаружения и опознавания целей командиром танка в дневных и ночных условиях, выдачи целеуказания наводчику, корректировки результатов стрельбы и измерения углов на местности. Прибор включает в себя:
бинокулярный оптический канал дневного видения в составе двух идентичных симметрично расположенных оптических ветвей с увеличением 4, 9 крат и углом поля зрения 10 град. каждая;
электронно-оптический псевдобинокулярный пассивный канал ночного видения, созданный на основе ЭОП с микроканальной пластиной и с углом поля зрения 10 град.
Конструкция и электронно-оптическая схема прибора DNKS-2 по сравнению со штатным советским прибором ТКН-3 М имеют ряд особенностей:
изменение положения визирной оси прибора в плоскости вертикальной наводки от -8 град. до +12 град. осуществляется за счет поворота головного зеркала, а не за счет прокачки всего прибора (как в Т-72). Такое техническое решение предпочтительнее с эргономической точки зрения, особенно в условиях вибрационных и ударных нагрузок на командира танка, возникающих при движении танка, а также позволяет увеличить диаметр объектива канала ночного видения;
в приборе используется ЭОП с равномерным разрешением по поверхности фотокатода, что обеспечивает одинаковое изображение по всему полю зрения канала ночного видения.
Новшеством при производстве танка явилось применение механической обработки под сварку кромок и фасок деталей из спецстали для корпуса и башни, что значительно повысило культуру корпусного производства, исключило необходимость проведения трудоемких и вредных операций по зачистке кромок деталей ручными или шлифовальными машинами, снизило трудоемкость термообработки на операциях отпуска кромок после газовой резки, создало предпосылки к роботизации сборки узлов под сварку. Другим нововведением югославских специалистов в конструкцию танка М-84, явилось применение легко сдвигающихся вперед, вместо съемных на серийном Т-72, ограждений казенной части пушки со стороны командира танка и наводчика. Применение сдвигающихся вперед ограждений пушки снижает время и улучшает условия безопасности регулировочных работ в зоне казенной пушки.
В целом же бронирование танка М-84 идентично танку Т-72. В лобовой проекции корпуса и башни применено многослойное бронирование. Проведенные в Советском Союзе испытания 105-мм американской пушки М68, установленной на танках М48А5, М60, М1, немецкого танка "Леопард 1", показали, что английский БПК L-28A1 пробивает 80 мм монолитной брони средней твердости, установленной под углом 68 град. на дальности 2000 метров. БПК М392А2 американского производства данную преграду не пробивает. Разнесенные и комбинированные преграды бронебойно-фугасным снарядом L-35A2 не пробиваются. Все это говорит о том, что бронирование танка М-84 способно противостоять основной танковой пушке стран НАТО, имея при этом запас по защите.
Большое внимание уделено маскировке танка. В видимом диапазоне маскировка обеспечивается применением матового покрытия, которое улучшает параметры его скрытности при наблюдении в оптические приборы в условиях направленного освещения (Солнце, Луна, пиротехническая подсветка). На танке применяются съемные крышки на входных окнах призменных приборов наблюдения, что позволяет уменьшить вероятность демаскировки танка излучением освещения боевого отделения в ночных условиях, которое может обнаруживаться электронно-оптическими прицелами противотанковых средств. Применяемая на танке М-84 система дистанционной постановки дымовых завес в основном аналогична по конструктивным признакам отечественной системе 902А "Туча" и включает 12 пусковых установок под гранаты калибра 81 мм, размещенных на скулах башни в секторах ±2, 5Е.11, 5 град. с шагом 2, 5 град. в плоскости горизонтальной наводки. Угол возвышения (45 град.), габариты и масса ПУ такие же, как и у системы 902А. В то же время система имеет ряд отличий: так в ней используются дымовые гранаты югославского производства, сходные по конструктивным данным с гранатами НАТО. Пусковая установка имеет иное конструктивное исполнение электроконтактного устройства, узла фиксации гранаты в стволе. Положительным решением является применение герметизирующей крышки ствола ПУ с цепочкой, обеспечивающей ее многоразовое использование. В отечественной системе к каждой гранате прилагается крышка, сбрасываемая при выстреле.
Основные узлы шасси, агрегаты системы охлаждения и смазки двигателя, трансмиссия, привода управления, ходовая часть, а также вооружение, механизм заряжания, электрооборудование внешних отличий от отечественного танка Т-72 не имеют.

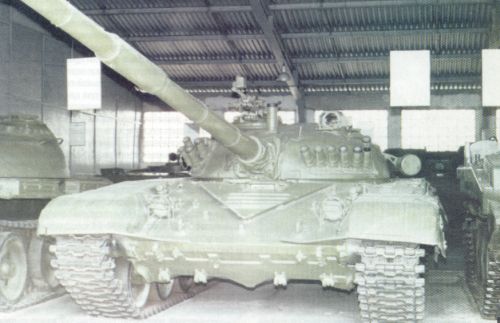

У нас в стране с сентября 1987 г. по декабрь 1988 г. один из образцов танка М-84 был, подвергнут всесторонним испытаниям и исследованиям с целью боевой и эксплуатационной эффективности и надежности и определения возможности и целесообразности использования отдельных его конструктивных решений в отечественном танкостроении. Танк М-84, закупленный в Югославии, был изготовлен на заводе им. Джуро Джаковича (г. Словенский Брод). Танк поступил во ВНИИТрансмаш 10 декабря 1986 г. Кроме танка, югославская сторона поставила дополнительную СУО и командирский прибор DNKS-2.
Основное внимание в этих испытаниях было уделено СУО танка и ее влияние на эффективность стрельбы в дневных и ночных условиях, а также сравнительная оценка по отношению к отечественному танку Т-72. У танка М-84 было выявлено преимущество в следующем:
значения начального смещения стабилизированной пушки, статическая и скоростная погрешность приводов ВН и ГН, зона чувствительности приводов равны нулю;
отсутствует невозвратный люфт прицела по ГН вследствие его жесткой установки;
выверка прицела с пушкой, погрешности передачи углов от пушки к прицелу, выработка углов прицеливания и поправок к ним для дневного и ночного прицелов, имеющих единое зеркало, одинаково;
продолжительность подготовки СУО к работе после включения составляет 40 с (на танке Т-72 2 мин 10 с) за счет ускоренного разгона гироскопов и их автоматического разарретирования и возможности совмещения некоторых операций;
продолжительность перевода комплекса танкового вооружения из боевого положения в походное и обратно вследствие более удобного расположения органов управления на танке М-84 составило 3 мин 10 с, в то время как на танке Т-72, 4 мин 30 с;
погрешность выработки поправок на угловую скорость цели для всех баллистик не превышает 1 угл. мин. (на танке Т-72 не превышает 1,8 угл. мин).
При проведении стационарных испытаний выявился ряд особенностей работы СУО танка М-84:
во всех режимах работы СУО увод стабилизированной пушки может быть сведен к нулю с помощью специальных регулировочных потенциометров;
в режиме "электроника" обеспечивается автономно управление линией визирования в пределах ±95 мрад, по ВН и ±60 мрад. по ГН;
при отпускании ладонных выключателей на пульте управления наводчика пушка и башня автоматически гидростопорятся. Вследствие этого, сползание и самоход башни на крене 15 град. отсутствует.
При проведении сравнительных полевых испытаний у танка М-84 выявлены преимущества по следующим параметрам:
при измерении дальности лазерным дальномером по заэкранированной цели на танке М-84 имеется возможность получения правильного результата путем выбора наводчиком одного из двух высвечиваемых на табло значений. На танке Т-72 в этом случае все измерения будут ложными, т. е. до экрана;
у танка М-84 дальномерной частью прицела принимаются и обрабатываются отраженные световые импульсы от одной или двух целей;
ночные каналы приборов танка М-84 оказались более устойчивыми к действию световых помех (засветы). В условиях испытаний время потери видимости после окончания действия помех на М-84 не превышало 4 с, в то время как на танке Т-72 доходило до 10 с;
на танке М-84 обеспечена возможность измерения дальности до цели, как в дневных, так и в ночных условиях. На танке Т-72 возможность пользования лазерным дальномером при прицеливании через ночной прицел практически отсутствует;
дальность опознавания объектов через ночной прибор механика-водителя танка М-84 превышает дальность опознавания через аналогичный прибор танка Т-72 в среднем в 2,5 раза, что позволило увеличить средние скорости движения в ночных условиях;
в прицеле наводчика DNNS-2 дневной, ночной и дальномерный каналы съюстированы на заводе, поэтому измерение дальности до цели, как в дневных условиях, так и ночных не превышает по времени 1 с;
при проведении стрельб на эффективность в дневных с места и сходу из обоих танков получены равноценные результаты. Следует отметить, что дальность действительной стрельбы (55% попаданий) при стрельбе с ходу из танка М-84: для БПК-2140 м, для КС-1910 м;
при проведении стрельб на эффективность в ночных условиях с места и с ходу частотность попаданий из танка М-84 была в среднем в 1,5 раза выше, что объясняется возможностью на танке М-84 измерять ночью дальность лазерным дальномером.
Заметим также, что со времени проведения испытаний прошло более 10 лет, за которые танк М-84 неоднократно подвергался доработкам и модернизациям. Помимо увеличения мощности двигателя до 1000 л. с. для танка М-84А были разработаны две новых СУО FCS-84 и FCS Omega-84. Имеющих в своей основе новый прицел наводчика SCS-84, у которого, в частности, пассивный ночной канал прицеливания выполнен на ЭОП 3-го поколения. В дневной канал прицеливания введена одна фиксированная кратность увеличения, равная 10. В СУО Omega-84 дополнительно введен детектор обнаружения лазерного излучения и новый баллистический вычислитель DBR-84.
Кроме выпуска танка М-84 для национальных вооруженных сил, а их было изготовлено более 500 машин, он экспортировался в единственную страну, решившую принять этот танк на вооружение, им стал Кувейт. Заказавший в Югославии в 1989 г. 200 машин, включая 15 командирских танков.
В заключение хотелось написать, что как бы не развивались в дальнейшем события на Балканах и в случае сухопутной агрессии против Югославии, вооруженным силам стран НАТО, их бронетанковым соединениям, придется ой как не сладко. Ведь в основе бронетанковых частей югославской армии находится улучшенная и обновленная версия лучшего танка 80-х, танка Т-72. В условиях резкопересеченной местности Югославии, где значительно меньшее количество танкодоступных направлений, чем, скажем, в пустынях Кувейта, американские танки "Абрамс", вес которых достиг 60 т, будут отличной мишенью для югославских танкистов. Ну а миф, раздутый всему миру, о том, что "Абрамсы" практически неуязвимы, будет развеян точно так же, как "легенда" о не сбиваемом и невидимом самолете F-117.
В самом деле, из мирового танкостроения известно, что на бронирование танков уходит около 50% их общей массы. Тогда получается, что у танка М1 около 30 т уходит на защиту 21 кубического метра забронированного объема, а у М-84, 20 т на 11,5 куб. м. Как ни крути, получается далеко не в пользу супостатов. Не принижая достоинств иракских танкистов, воюющих на Т-72, добавим ко всему, что югославы это далеко не арабы, тем более что они на своей родной земле и сражаются за свой дом, за свою страну.
Библиография:
Танкомастер № 2 за 1999 г.
Энциклопедия танков. 2010.
.
