Первый АНТ из крылатого металла

       ...Шла гражданская война. Не хвата-до продовольствия, топлива, плохо работал транспорт. Снежные заносы зимой 1918/19 года грозили прервать связь с отдаленными районами страны, парализовать железные дороги.
        И в это суровое время в только что созданном Центральном аэро- и гидродинамическом институте — ЦАГИ — под руководством крупнейшего ученого-аэродинамика Н. Е. Жуковского начались работы по созданию специального снегоходного транспорта. В июне 1919 года конструктор аэросаней А. С. Кузин делает подробный доклад О снегоходной технике и вносит предложение начать разработку аэросаней для Рабоче-крестьянской Красной Армии. И вскоре при Совете военной промышленности была создана Комиссия по организации постройки аэросаней КОМПАС.
        Научным руководителем ее стал Н. Е. Жуковский. В состав КОМПАС вошли ученые и инженеры-конструкторы Из ЦАГИ и из созданного в ноябре 1918 года Научно-исследовательского автомоторного института — НАМИ. Возглавил КОМПАС профессор МВТУ Н. Р. Бриллинг, уже имевший опыт строительства аэросаней. В комиссии с успехом сотрудничали такие известные инженеры, как А. А. Архангельский, Д. К. Карельских, А. С. Кузин, А. А. Микулин, Б. С. Стечкин, А. Н. Туполев, Е. А. Чудаков, А. В. Петляков и многие другие.
        Первая партия аэросаней из 10 машин была построена к началу сентября 1919 года. Они весьма успешно использовались на фронтах гражданской войны, в частности, несколько машин конструкции Н. Р. Бриллинга и А. С. Кузина в марте 1921 года участвовали в ликвидации Кронштадтского мятежа. Экипаж аэросаней, первыми ворвавшихся в осажденный город, был награжден орденом Красного Знамени.

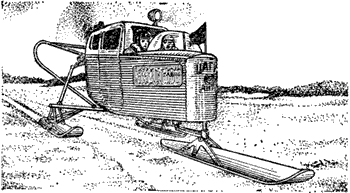

Аэросани АНТ-IV
        В период с 1921 по 1923 год в КОМПАС создали несколько типов аэросаней различных конструкций. Наиболее интересные из них АНТ-I и АНТ-II А. Н. Туполева, а также АРБЕС и АРБЕС-II А. А. Архангельского и Б. С. Стечкина.
        В начале 1923 года определились два направления проектирования: в НАМИ предпочтение отдавали конструкциям из дерева, а в ЦАГИ под руководством А. Н. Туполева начали разрабатывать цельнометаллические машины из нового по тому времени легкого сплава, созданного в нашей стране, — кольчугалюминия.
        Первым цельнометаллическим снегоходом стал АНТ-III — трехместные сани с двигателем «Рон» мощностью 80 л. с., с корпусом и лыжами из кольчугалюминиевых гнутых профилей и гофрированной обшивки.
        В 1924 году семейство АНТов пополнилось аэросанями АНТ-IIIбис с 50-сильным мотором «Хакке»; АНТ-IV со 100-сильным «Люцифером»; АНТ-V с мотором ФИАТ мощностью 100 л. с. Наиболее удачной оказалась четвертая модель. После всесторонних испытаний и ряда испытательных пробегов партии машин, построенной заводом опытных конструкций ЦАГИ, аэросани приняли к серийному производству.

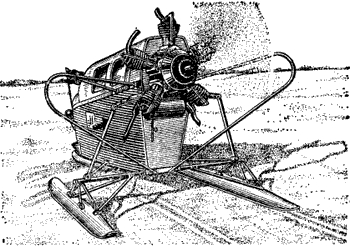

АНТ-IV с двигателем М-11
        В 1930 году АНТ-IV начали обслуживать первую в стране регулярную почтово-пассажирскую линию между городами Чебоксары и Канаш в Чувашии. Только за 35 дней ими было перевезено 244 пассажира и 1132 кг почтового груза, пройдено свыше 5000 км. Путь от Чебоксар до Канаша — 85 км — аэросани проходили за 2,5 ч — это вместо 10—12, затрачиваемых обычно при езде на лошадях. С успехом использовались АНТ-IV в Казахстане, Татарки и других республиках.
        В 1931 году двигатель «Люцифер» заменил освоенный отечественной промышленностью М-11 — пятицилиндровый звездообразный авиационный двигатель мощностью 100 л. с.
        С 1932 по 1935 год аэросани успешно использовались во многих арктических экспедициях — на Новой Земле, в бухте Тикси. В 1934 году АНТ-IV на пароходе «Смоленск» доставили в Уэлен для осуществления связи при спасении челюскинцев. В 1934 и 1935 годах аэросани прекрасно показали себя в экспедициях Арктического института по исследованию района Чукотки, примыкающего к Чаунской губе. И это несмотря на то, что работать машинам приходилось при температурах до минус 40°. Тем не менее средняя скорость их достигала 28 км/ч (весной — до 40 км/ч) при нагрузке от 700 до 1000 кг. Суммарный пробег двух экспедиционных аэросаней составил 7585 км.
        В 1935 году две серийные машины с моторами М-11 участвовали во Всесоюзном пробеге аэросаней и вездеходов, благополучно прошли более 3 тыс. км, показав высокую надежность и прекрасную проходимость по зимнему бездорожью.
        В 1933 году была запущена в серию санитарная модификация — АНТ-IVС. «Скорая помощь» с пропеллером оказалась незаменимой во время войны с белофиннами зимой 1939/40 года, а также в зимние месяцы Великой Отечественной войны.
АЭРОСАНИ АНТ-IV

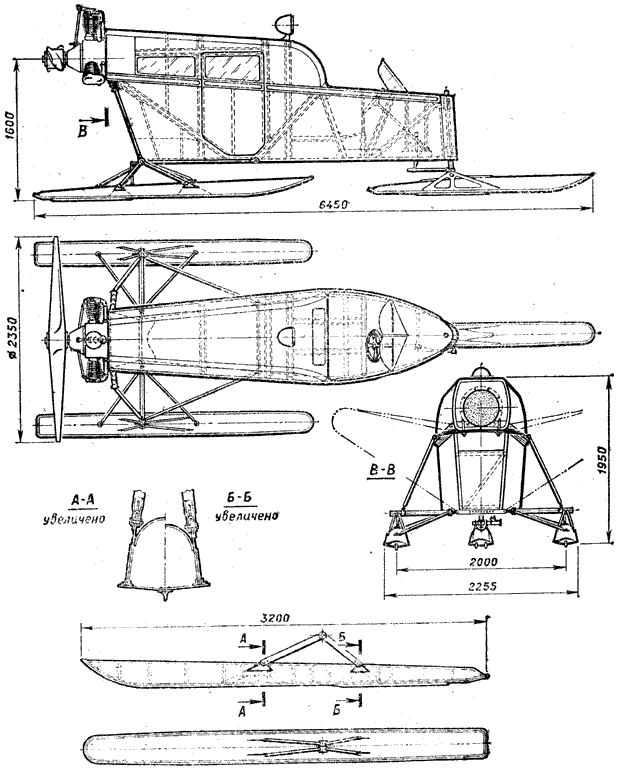

Аэросани АНТ-IV.
        Схема аэросаней — трехлыжная, с передней управляемой лыжей. В корпусе размещались водитель, механик и два пассажира. Позднее в салоне появилось еще одно дополнительное место.
        Корпус АНТ-IV — цельнометаллический, несущий, полузакрытого типа, разделенный на три отсека. Носовая часть представляла собой открытую кабину для водителя и механика. Здесь располагалось двухместное сиденье, а также органы управления и приборная доска, здесь же были смонтированы узлы поворотной оси передней лыжи и амортизатора. От встречного потока воздуха водитель и механик защищались лобовым стеклом. Влезать в кабину приходилось через борт — для этой цели предусматривались подножки.
        Второй отсек — закрытая пассажирская кабина с входной дверью по правому борту и остеклением спереди и по бортам. В передней части располагалось двухместное сиденье для пассажиров. Позднее сзади установили еще одно, откидное сиденье для третьего пассажира. Изнутри кабина имела декоративную обивку, на потолке находился плафон внутреннего освещения. В задней части располагался легкосъемный щит, обеспечивающий свободный доступ к агрегатам двигателя — магнето, маслонасосу и трубопроводам.
        Следующий отсек — моторный. В верхней его части перед двигателем на ложементах стяжными лентами закреплялся масляный бак, а в нижней — топливный. Двигатель работал в паре с толкающим воздушным винтом.
        Корпус аэросаней ферменной конструкции, он состоял из набора кольчугалюминиевых шпангоутов и стрингеров, обшитого гофрированным алюминиевым листом толщиной 0,5 мм.
        На поворотную стойку переднего амортизатора устанавливалась управляемая лыжа. Рычаг румпеля выводился в правую по ходу аэросаней сторону и соединялся короткой тягой с сошкой рулевой колонки. Для амортизации передней лыжи использовалась спиральная пружина, поворотная стойка опиралась на нее своим фланцем.
        Задние лыжи закреплялись на полуосях, зафиксированных стойками и разгрузочными подкосами. Верхние концы стоек имели шарнирное соединение с рессорой.— амортизация задних лыж происходила за счет ее упругости. Такая схема подвески избавляла корпус от нагрузок, приходящих от двигателя: его вес передавался от моторной тали на рессору и через вертикальные стойки — на лыжи.
        Сами же лыжи аэросаней — кольчугалюминиевые, закрытого типа, клепаной конструкции. Каждая состояла из обшивки с вклепанными в нее шпангоутами. На подошвах лыж устанавливались подрезы, обеспечивающие устойчивость движения машины и предотвращавшие ее боковое скольжение. Передние и задние лыжи не взаимозаменяемы. Передняя имела меньшую длину, задние оснащались тормозными механизмами штыревого типа. Привод такого тормоза от педали в кабине водителя.
        Изменение направления движения аэросаней происходило при повороте рулевым механизмом автомобильного типа передней лыжи. Для этого в кабине водителя имелась колонка с рулевым колесом и червячным приводом поворота рулевой сошки.
        Управление скоростью движения осуществлялось педалью, связанной с дроссельной заслонкой карбюратора топким стальным тросом.
        Винтомоторная установка состояла из двигателя внутреннего сгорания, аэродинамического движителя — воздушного винта и ряда систем — масляной, топливной, зажигания, выхлопа и подогрева воздуха на входе в карбюратор.

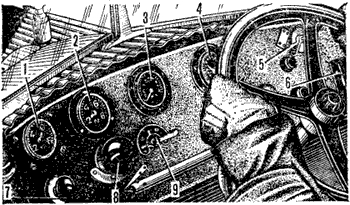

Приборная доска АНТ-IV:
1 — топливный манометр, 2 — масляный манометр, 3 — указатель температуры масла на входе в двигатель, 4 — указатель температуры масла на выходе из двигателя, 5 — переключатель магнето, 6 —рычаг опережения зажигания, 7 — заливочный шприц, 8 — воздушный насос, 9 — перекрывный воздушный кран.
        До 1930 года на АНТ-IV устанавливали трехцилиндровый авиамотор «Люцифер» воздушного охлаждения мощностью около 100 я. с., а затем пятицилиндровый звездообразный двигатель воздушного охлаждения М-11 отечественного производства.
        Воздушный винт — деревянный, блочный, 0 2,4 м. Система смазки двигателя — внешняя, поскольку М-11 имел так называемый «сухой картер». Запас масла находился в баке (в верхней части моторного отсека), связанном трубопроводами с двухступенчатым масляным насосом двигателя. Для контроля за работой масляной системы на приборной доске размещались манометр и два термометра, показывающие температуру масла на входе в двигатель и на выходе из него.
        Топливный бак на АНТ-IV с основным запасом топлива располагался в нижней части моторного отсека. Подача бензина к карбюратору — за счет давления, создаваемого в герметично закрытом баке ручным воздушным насосом, установленным в кабине водителя рядом с приборной доской. Для контроля давления в баке на приборной доске имелся манометр. Для облегчения запуска двигателя, особенно при низких температурах, водитель пользовался находящимся в кабине заливочным шприцем — с его помощью непосредственно 9 двигатель подавалась смесь бензина и эфира.
        Карбюратор двигателя оснащался системой подогрева воздуха: он проходил через кожух, где соприкасался с горячими выхлопными трубами. Подогрев улучшал испарение топлива и предохранял карбюратор от обмерзания.
        Система зажигания состояла из двух параллельно работающих магнето: каждое для своего ряда свечей. Кстати, цилиндры имели по две свечи — это повышало надежность работы двигателя. На приборной доске устанавливался переключатель магнето — во время работы М-11 можно было отключать любое из них для проверки исправности системы зажигания.
        Зона вращения воздушного винта имела ограждение — сварную пространственную ферму, окрашиваемую обычно в красный цвет. На некоторых машинах на ограждение устанавливали габаритные огни.
