ваттметр

ваттме́тр

прибор для измерения активной электрической мощности (в ваттах). Ваттметры имеют две электрические цепи: тока (включается в цепь нагрузки последовательно) и напряжения (включается параллельно с нагрузкой). Шкала ваттметра градуируется в ваттах. Применяются электродинамические, электронные ваттметры (для измерений на постоянном и переменном токе) и ферродинамические ваттметры для измерений на переменном токе. Наиболее распространены электродинамические ваттметры (см. рис.), механизм которых состоит из неподвижной катушки 1, включённой последовательно с нагрузкой Н (цепь тока), и подвижной катушки 2, включённой через большое добавочное сопротивление R параллельно нагрузке (цепь напряжения). Работа ваттметра такого типа основана на взаимодействии магнитных полей подвижной и неподвижной катушек при прохождении по ним электрического тока. При этом вращающий момент, вызывающий отклонение подвижной части прибора и соединённой с ней стрелки (указателя), при постоянном токе пропорционален произведению силы тока на напряжение, а при переменном токе – ещё косинусу угла сдвига фаз между током и напряжением. Расширение пределов измерений достигается с помощью трансформаторов тока и добавочных резисторов, а в цепях высокого напряжения – с помощью трансформаторов тока и напряжения.

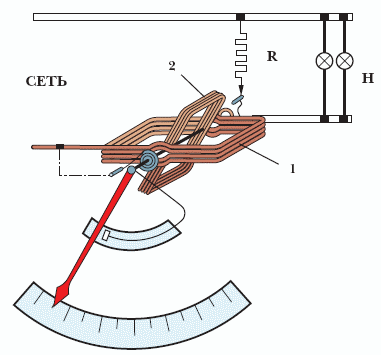

Схема устройства и включения электродинамического ваттметра
