храповый механизм

хра́повый механи́зм

зубчатый механизм, состоящий из храпового (зубчатого) колеса с косыми зубьями и рычага с укреплённым на нём промежуточным звеном (собачкой). Храповый механизм преобразует возвратно-вращательное движение рычага в прерывистое вращение храпового колеса. При вращательном (рабочем) движении рычага собачка под действием пружины свободным концом упирается в зуб колеса и поворачивает его на некоторый угол. При возвратном (холостом) ходе рычага собачка свободно скользит по косым кромкам зубьев, пока рычаг не остановится. Чтобы во время холостого хода рычага колесо не вращалось в обратную сторону, имеется дополнительная стопорная собачка. Во время следующего рабочего движения рычага собачка снова поворачивает колесо. Таким образом вращательные движения рычага преобразуются в периодическое вращение колеса только в одном направлении. Чтобы повернуть колесо в обратную сторону, надо удержать обе собачки от контакта с зубьями. Храповый механизм применяют в качестве задерживающего устройства – напр., в грузоподъёмных машинах (зубчатое колесо соединено с барабаном лебёдки, и собачка удерживает барабан от обратного раскручивания под тяжестью поднимаемого груза). Храповый механизм используется в часах с пружинным заводом (при заводе часов он предотвращает самопроизвольное раскручивание заводной пружины).

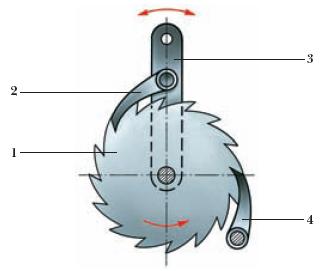

Схема храпового механизма:

1 – храповое колесо; 2 – собачка; 3 – рычаг; 4 – стопорная собачка

Энциклопедия «Техника». — М.: Росмэн. 2006.
