- усилительэлектрических колебаний, охваченный т. н. 100%-ной отрицательной обратнойсвязью, в к-ром выходное напряжение полностью подаётся на вход в противофазесо входным напряжением. Такая схема имеет коэф. передачи по напряжениюменьше единицы, однако обладает усилением по току и мощности. С увеличениемкоэф. усиления К ₀ прибора, на к-ром собран П. н., коэф. <передачи П. н. К приближается к единице по закону К= К₀/( К₀+ 1). Глубокая обратная связь обеспечивает высокое входное и низкое выходноесопротивление и широкую полосу пропускания П. н., а также снижает искажениясигнала, обусловленные нелинейностью усилительного прибора (т. н. нелинейныеискажения). Обычно П. н. строится на одиночных биполярных и полевыхтранзисторах или на операционных усилителях (см. Полевей транзистор, <Транзистор биполярный).

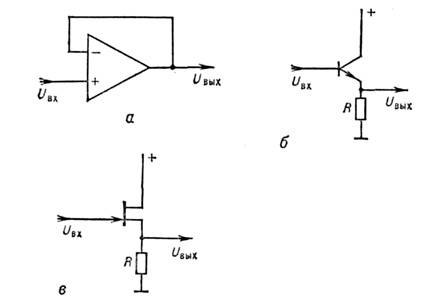

В последнем случае (рис., а) выходсоединяется с инвертирующим входом, а входной сигнал подаётся на неинвертирующийвход (следящий усилитель). В П. н., выполненных на одиночных трапзисторах, <выходное напряжение снимается с сопротивления R, включённого в цепьэмиттера биполярного или в цепь истока полевого транзистора. Соответствующиесхемы наз. эмиттерным и истоковым повторителями (рис., б и в).Напряжения база - эмиттер и затвор - исток, управляющие выходным токомтранзистора, равны разности входного и выходного напряжений. Эмиттерныйповторитель обладает более низким выходным сопротивлением, чем истоковый, <и его коэф. подачи ближе к единице, однако входное сопротивление истоковогоповторителя значительно выше.
П. н. используются для развязки и согласованияотд. узлов электронных устройств, в качестве входных каскадов радиоаппаратурыи т. п. Большая полоса пропускания обусловливает широкое применение эмит-терныхи истоковых повторителей в ВЧ-схемах.

Лит.: Титце У., Шенк К., Полупроводниковаясхемотехника, пер. с нем., М., 1982.

А. В. Степанов.
