ИНВАРНЫЕ СПЛАВЫ

ИНВАРНЫЕ СПЛАВЫ
ИНВАРНЫЕ СПЛАВЫ

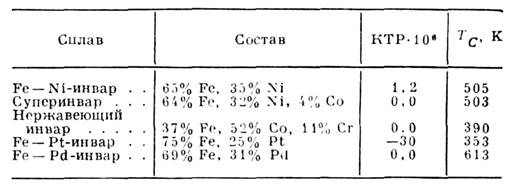

- группа магнитоупорядоченных сплавов, обладающих очень малым коэф. теплового линейного расширения (КТР). Первый И. с., содержащий 35 атомных % Ni (остальное Fe), был открыт Ш. Гильомом (Ch. Guillaume, 1899). Состав (в атомных %) и КТР типичных И. с. в области комнатных темп-р приведены в табл. ( Т с - темп-pa Кюри, см. Кюри точка).


Вес приведённые сплавы имеют гранецентрированную кубич. кристаллографич. структуру. И. с. отличаются рядом необычных физ. свойств: аномально большими значениями спонтанной магнитострикции и восприимчивости парапроцесса, большим влиянием давления р на намагниченность М п темп-ру Кюри (И. с. обладают на порядок более высокими значениями производной dM/dp, чем, напр., Ni или Fe), резким измененикмнамагниченности и темп-ры Кюри при изменении состава сплава, аномальной температурной зависимостью намагниченности насыщения и др. <Малые значения КТР И. с. обусловливают их широкое применение в технике и промышленности: в микроволновой технике, приборостроении, часовой промышленности, измерит, технике, вакуумной технике, автоматике, лазерной технике, кораблестроении и т. д. В то же время ферромагн. И. с. не могут быть использованы в качестве материалов для деталей, намагниченность к-рых может вредно сказаться на их работе (напр., держателей головок в видеомагнитофонах, теневых масок в телевиз. приёмниках).В 1972 были открыты т. <н. немагнитные И. с.- антиферромагн. сплавы Сr с небольшими добавками Fe и др. элементов. Установлено также, что инварными свойствами обладают нек-рые редкоземельные ферро- и ферримагннтные сплавы (напр., ферримагн. сплав Gd хY1-xCo2 в фазе Лавеса).Малые значения КТР И. с. обусловлены тем, что обычное ("дебаевское") тепловое расширение компенсируется у этих сплавов сокращением размеров, связанным с большой спонтанной магнитострикцией. <Отличие И. с. от обычных магнитоупорядоченных сплавов, у к-рых аномалии теплового расширения проявляются в узкой области около точки Кюри (Нееля), заключается в том, что в И. с. эти аномалии наблюдаются во всём температурном интервале существования магн. упорядочения. <Аномальные фнз. свойства И. с., возможно, связаны с сосуществованием в этих сплавах ферромагнитно и антнферромагнитно упорядоченных спиновых подсистем. Темп-ры магнитных фазовых переходов каждой из этих подсистем в парамагн. фазу различны. Из-за обменного взаимодействия между ферро- и антиферромагн. подсистемами в И. с. в температурном интервале между их точками переходов в парамагн. фазу происходит следующее. Магн. подсистема, имеющая более низкую темп-ру фазового перехода, не становится при переходе полностью разупорядоченной. Эта спиновая подсистема остаётся в нек-ром промежуточном состоянии между магнитоупорядоченным и полностью разупорядоченным состояниями, аналогичном состоянию однофазной магнитоупорядоченной системы вблизи темп-ры Кюри. С др. стороны, это же обменное взаимодействие приводит к тому, что др. спиновая подсистема, имеющая более высокую темп-ру фазового перехода, тоже находится в нек-ром частично разупорядоченном состоянии. Сочетание этих факторов приводит к появлению в широком температурном интервале аномалий физ. свойств, аналогичных аномалиям, наблюдаемым в однофазовых магнитоупорядоченных системах только вблизи темп-ры Кюри пли Нееля. Лит.: Роде В. Е., Роль обменного взаимодействия между ферро- и антиферромагнитными компонентами железоникелевых инварных сплавов, "Изв. АН СССР. Сер. физич.", 1980, т. 44, с. 1386; Захаров А. И., Физика прецизионных сплавов с особыми тепловыми свойствами, М., 1986. В. Е. Роде.

Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия. . 1988.


.

Игры ⚽ Нужна курсовая?

Полезное


Смотреть что такое "ИНВАРНЫЕ СПЛАВЫ" в других словарях:

  • аморфные инварные сплавы — [amorphous invars] аморфные сплавы преимущественно на основе Fe, отличающиеся низким коэффициентом линейного расширения. При комнатной температуре их свойства близки к свойствам поликристаллического инварного сплава 36Н, но сохраняются малые а до …   Энциклопедический словарь по металлургии

  • сплавы щелочных металлов — [alkali metal alloys] сплавы на основе Na, К, Li, Cs или содержащие их в значительном количестве; применяются в современной технике как материалы с особыми химическими или физическими свойствами. Например, сплавы, содержащие Li, используют в… …   Энциклопедический словарь по металлургии

  • сплавы щелочноземельных металлов — [alkali earth metal alloys] сплавы на основе Са, Sr, Ba или содержащие их в значительном количестве; применяются в основном как материалы с высокой химической активностью, например, сплавы АL с 50 60 % Ва используют в качестве геттеров в… …   Энциклопедический словарь по металлургии

  • сплавы с заданными упругими свойствами — [alloys with preset elastic properties] сплавы, обладающие высоким сопротивлением малым пластическим деформациям и релаксационной стойкостью в условиях статического и циклического нагружения; применяются в качестве пружин и пружинных элементов,… …   Энциклопедический словарь по металлургии

  • сплавы с заданным ТКЛР — [alloys with preset thermal expansion] ферромагнитные и немагнитные сплавы преимущественно на основе Fe и Ni, основные свойства которых заданная величина ТКЛР. Эти сплавы подразделяют на три группы: 1 я сплавы с низким (< 3 • 10 6 K 1), со… …   Энциклопедический словарь по металлургии

  • сплавы редкоземельных металлов — [rare earth metal alloys] сплавы, содержащие один или несколько РЗМ, которые являются одними из компонентов, но не обязательно основными В металлургии для легирования и рафинирования сплавов широко применяется «миш металл» (45 50 % Се, 22 25 % La …   Энциклопедический словарь по металлургии

  • сплавы для аккумуляторных батарей — [alloys for battery cells] сплавы, используемые в электрических аккумуляторах. Обычно это сплавы на основе Pb, применяемые для решеток Pb аккумуляторов и обладающие повышенной прочностью, коррозионной стойкостью, в кислотной среде электролита и… …   Энциклопедический словарь по металлургии

  • сплавы с эффектом памяти формы (ЭПФ) — [shape memory alloys] новый класс металлических материалов, эксплуатационные свойства которых определяются способностью восстанавливать свою додеформационную форму в результате нагрева выше температуры обратного мартенситного превращения (Смотри… …   Энциклопедический словарь по металлургии

  • Алюминиевые литейные сплавы — сплавы, предназначенные для изготовления фасонных отливок и получаемые переплавом алюминиевых литейных сплавов в чушках или из первичного алюминия и силумина с подшихтовкой лигатурами. Алюминиевые литейные сплавы подразделяют на пять гp.: I… …   Энциклопедический словарь по металлургии

  • аморфные металлические сплавы — [amorphous metal alloys] сплавы металлов и < 30 % не металлов аморфизаторов (например, В, Р, N и др.) с аморфной структурой, характеризующееся отсутствием так называемого дальнего порядка в расположении атомов (т.е. трехмерной периодичности… …   Энциклопедический словарь по металлургии


Поделиться ссылкой на выделенное

Прямая ссылка:
… Нажмите правой клавишей мыши и выберите «Копировать ссылку»
