ИМПУЛЬСНАЯ МОДУЛЯЦИЯ


ИМПУЛЬСНАЯ МОДУЛЯЦИЯ
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ


модуляция колебаний, при к-рой модулирующий сигнал представляет собой последовательность импульсов. В результате И. м. образуется последовательность кратковременных посылок, «цугов», модулируемых колебаний. Характеристики этой последовательности (порядок следования, длительность и форма отд. посылок и др.) определяются порядком следования, формой и др. св-вами модулирующих импульсов. И. м. применяется, напр., в радиолокации, оптич. локации, гидролокации, при зондировании ионосферы, где расстояние до объекта определяется по времени прихода отражённых или рассеянных объектом импульсных посылок колебаний. И. м. используется также в системах импульсной радио- и оптической связи. При этом передаваемый сигнал может изменить разл. параметры исходной последовательности модулирующих сигналов.
Чаще всего в И. м. применяются импульсы прямоуг. или колоколообразной формы (см. ИМПУЛЬСНЫЙ СИГНАЛ). Длительность импульсов в зависимости от типа модулируемых колебаний (световые, радио, акустические) и от хар-ра решаемых задач может меняться в широких пределах (от неск. единиц 10-12 с до 10-1 с). Скважность при регулярной И. м. (отношение периода повторения к длительности импульсов) может изменяться от 102— 103 (у радиолокац. станций) до неск. ед. (в многоканальной радиосвязи).

Физический энциклопедический словарь. — М.: Советская энциклопедия. . 1983.

ИМПУЛЬСНАЯ МОДУЛЯЦИЯ

- изменение параметров импульсных сигналов во времени или в пространстве. Обычно И. м. представляет собой разновидность модулированных колебаний, где в качестве "переносчика" информации используется последовательность импульсов. Вид И. м. определяется законом изменения параметров (амплитуды, длительности, фазы, частоты следования) импульсных сигналов. В соответствии с этим (рис. 1) различают 4 осн. вида И. м.: амплитудно-импульсную, широтно-импульсную, фазово-импульсную и частотно-импульсную модуляции. <И. м. используют в технике связи, где в ряде случаев она позволяет реализовать большую помехоустойчивостьпо сравнению с той, к-рая может быть получена, когда переносчиком информации служат гармонич. сигналы. И. м. нашла применение в системах и устройствах вычислит. и информационно-измерит. техники с цифровым (дискретным) представлением аналоговых сигналов, в частности в аналогово-цифровых преобразователях, цифровых фильтрах и др. устройствах.

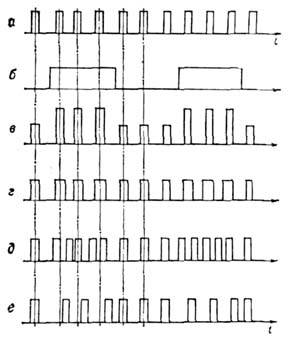

Рис. 1. Различные виды импульсной модуляции: а - немодулированная последовательность импульсов; б - модулирующий (информационный) сигнал; в - амплитудно-импульсная модуляция; г- широтно-импульсная модуляция; д - частотно-импульсная модуляция; г - фазово-импульсная модуляция.

В системах оптич. и ВЧ-радиолокации и связи И. м. применяют для модуляции гармонич. сигналов (см. Амплитудная модуляция). В этом случае возможна реализация сложных видов И. м., когда наряду с изменением параметров огибающей (последовательности импульсов) используется модуляция ВЧ-заполнения импульсов. Примером такой И. м. может служить линейно-частотная модуляция (рис. 2), реализующая изменение частоты заполнения по линейному закону.

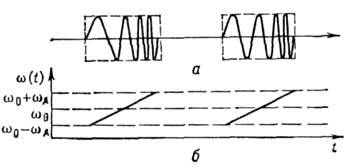

Рис. 2. Линейно-частотная модуляция: а-форма сигнала; б -закон изменения частоты заполнения (w0 - несущая частота; w д- девиация частоты).

В радиолокации И. м. позволяет не только сформировать мощные кратковрем. излучения для обнаружения и определения параметров движения целей, но и получить конкретные оценки их размеров, конфигурации, скорости вращения вокруг центра тяжести. И. м. используют также для идентификации физических параметров (темп-ры, плотности, степени ионизации и т. д.) разл. объектов и сред. Лит.: Харкевич А. А., Основы радиотехники, М., 1963; Ицхоки Я. С., Овчинников Н. И., Импульсные и цифровые устройства, М., 1973; Баскаков С. И., Радиотехнические цепи и сигналы, М., 1983. Ю. К. Богатырёв.

Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия. . 1988.


.
