Бурильный замок


Бурильный замок
        (a. tool joint, tie rod; н. Gestangeverbinder; ф. raccord de tiges, joint de tiges; и. union para varillas de sondeo) - соединит. элемент Бурильных труб для свинчивания их в колонну. Б. з. состоит из ниппеля и муфты, закрепляемых на концах бурильной трубы (рис.).

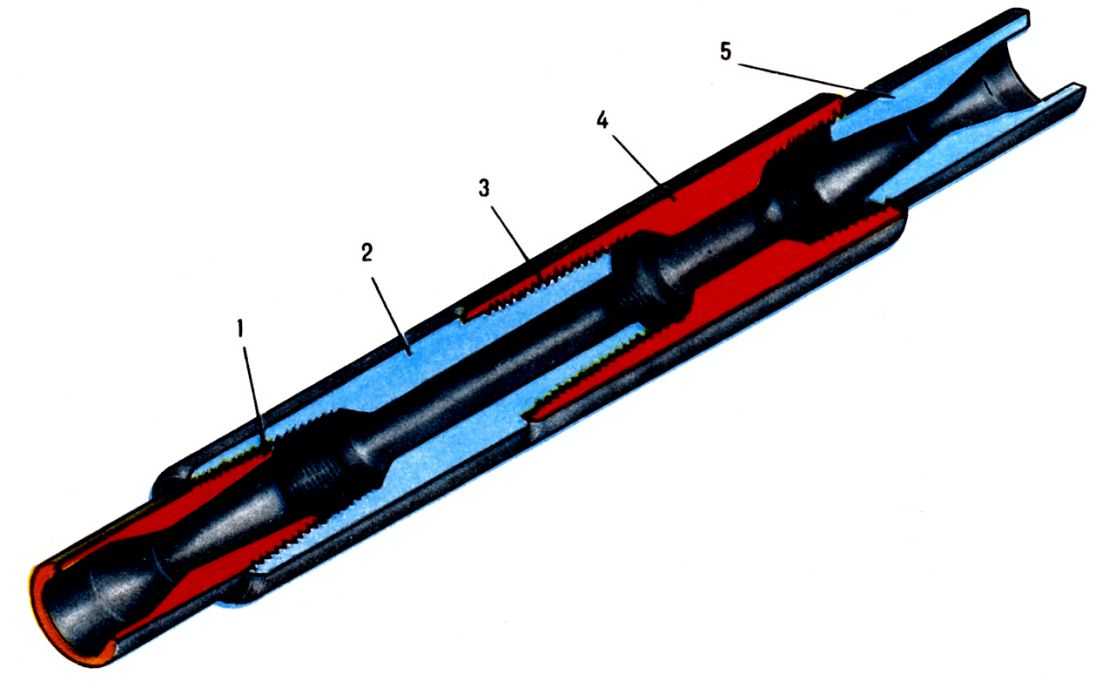

Конструкция бурильного замка: 1 - резьбовое соединение с трубой; 2 - ниппель; 3 - замковое соединение; 4 - муфта; 5 - бурильная труба.
Конструкция бурильного замка: 1 - резьбовое соединение с трубой; 2 - ниппель; 3 - замковое соединение; 4 - муфта; 5 - бурильная труба.
        Б. з. соединяется с трубой конич. резьбой или с помощью сварки, в последнем случае детали Б. з. принято называть соединит. концами, состоящими из ниппеля и раструба. Навинчиваемые Б. з. обычно собирают с трубами горячим способом (нагрев деталей Б. з. 400-450°С). Бурильные трубы свинчиваются между собой с помощью замкового соединения, состоящего из конич. резьбы с крупным шагом и упорных поверхностей (торца муфты и уступа ниппеля), обеспечивающего герметичность, а также быстроту его сборки и разборки. Для уменьшения переменных напряжений в резьбовом соединении Б. з. с трубой применяют стабилизирующие пояски на трубе и расточки на замке.

Горная энциклопедия. — М.: Советская энциклопедия. . 1984—1991.
