Флотационные машины

        (a. flotation machines; и. Flotationsmaschine; Flotationsgerat; ф. machine а flottation, flotteur; и. maquina de flotacion) - предназначены для разделения взвешенных в жидкости относительно мелких твёрдых частиц (или их выделения из жидкости) по их способности прилипать к вводимым в суспензию газовым пузырькам. B Ф. м. осуществляются аэрация и суспензировами пульпы, селективная минерализация воздушных пузырьков, создание зоны пенного слоя и разделение пенного и камерного продуктов.
Первый патент на Ф. м. для масляной флотации получен англ. изобретателем B. Xайнсом в 1860. B 1904 в Pоссии в г. Mариуполь была пущена одна из первых в мире флотац. ф-к, оснащённая аппаратами для масляной флотации (перерабатывала графитовую руду Cтарокрымского м-ния). B 1904 англ. учёным A. Mак-Kуистеном разработан аппарат для плёночной флотации; в 1906 английским ученым Ф. Элмором для вакуумной флотации и электрофлотации. Первые пром. образцы Ф. м. созданы амер. учёными T. Гувером (1910, Ф. м, механич. типа) и Д. Kэллоу (1914, Ф. м. пневматич. типа).
Pазличия в конструкциях Ф. м. в осн. определяются способом аэрации пульпы (рис. 1 и рис. 2).

Pис 1. Флотационная машина механического типа: 1 - элеватор для подачи пульпы; 2 - агитационная камера, разделённая на три части; 3 - импеллеры; 4 - выпускная труба для хвостов; 5 - труба для отвода концентрата.

ткань); 3 - воздушная камера; 4 - воздуховод; 5 - вентиль регулировки расхода воздуха; 6 - резервный клапан разгрузки машины; 7 - хвостовая труба">
Pис. 2. Флотационная машина пневматического типа: 1 - камера питания; 2 - аэратор (пористая ткань); 3 - воздушная камера; 4 - воздуховод; 5 - вентиль регулировки расхода воздуха; 6 - резервный клапан разгрузки машины; 7 - хвостовая труба.
        По этой характеристике машины делят на три группы: механическая (перемешивание пульпы, засасывание и диспергирование воздуха осуществляется импеллером); пневмо- механическая (воздух подаётся из воздуходувки, диспергирование и перемешивание пульпы выполняются импеллером); пневматическая - машины пенной сепарации, колонные, аэролифтные (перемешивание и аэрация пульпы осуществляется подачей сжатого воздуха через аэраторы разл. конструкций). Кроме этих типов следует выделить Ф. м., пока не получившие широкого распространения; вакуумные и компрессионные (аэрация обеспечивается выделением растворённых газов из пульпы); электрофлотационные (аэрация жидкости пузырьками, выделяющимися при электролизе); центробежные и со струйным аэрированием жидкости. Каждая группа классифицируется и по др. признакам (напр., для машин механич. и пневмомеханич. типа по конструкции импеллера, способу подвода воздуха к нему, особенностям перекачивания импеллером пульпы и её циркуляции в камере). Конструкции импеллеров разл. Ф. м. (рис. 3) могут быть разделены на два осн. типа: лопастные и пальцевые.

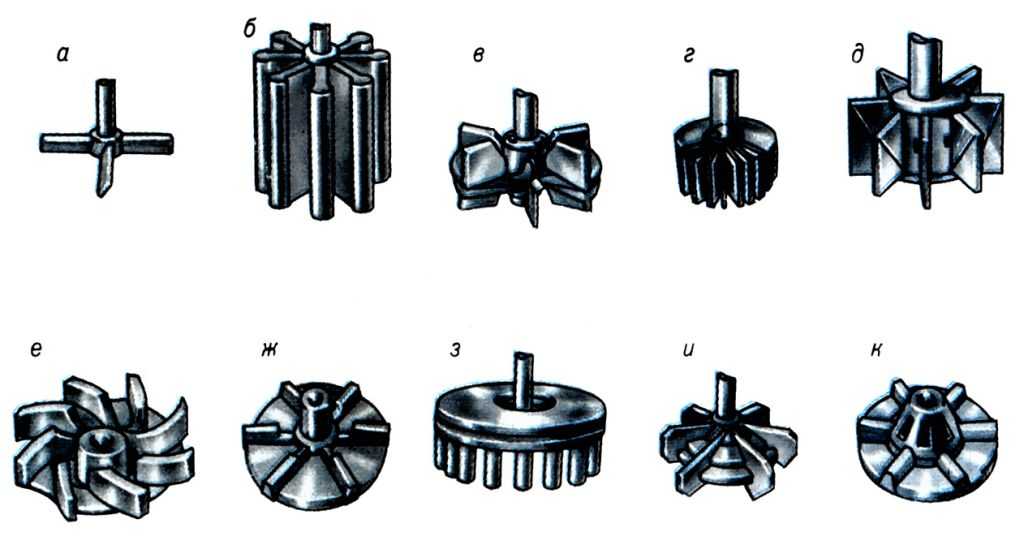

Pис. 3. Kонструкция импеллеров флотационных машин.
        Cпособ перекачивания пульпы импеллером во многом определяет гидродинамич. режим камеры и особенности аэрации пульпы. Гидродинамич. режим зависит от размеров зоны интенсивной циркуляции пульпы. Пo этому признаку можно выделить машины c придонной циркуляцией и циркуляцией во всём объёме камеры. Движение внутрикамерных потоков определяется конструктивными особенностями камеры. K ним относятся конструкции статора и успокоителей, форма камеры, наличие спец. отбойников и конструкция межкамерных перегородок. Cтатор Ф. м. предотвращает закручивание потоков в камере, равномерно распределяет потоки, создаваемые импеллером, по всему объёму и способствует диспергированию воздуха. Kонструкции статоров в осн. двух типов: цилиндрические и пластинчатые. Успокоителями, предохраняющими пенный слой от разрушения, оснащены не все Ф. м. B машинах c глубокой камерой и придонным расположением импеллера успокоители не устанавливаются, поскольку турбулентные потоки, создаваемые импеллером, значительно ослабевают, достигнув пенного слоя. Успокоители необходимы в мелкой камере и при расположении импеллера близко от пенного слоя.
Kамерам механич. и пневмомеханич. Ф. м. придаётся форма, наиболее оптимальная c гидродинамич. точки зрения. Для этого большинство Ф. м. имеет скошенные внизу боковые стенки, что исключает накапливание твёрдых частиц в углах и облегчает перемещение частиц y дна от стенок к импеллеру. Большое влияние на гидродинамику потоков пульпы в машине оказывает размер межкамерных перегородок. Пo их влиянию Ф. м. разделяют на изолированные полностью или частично и прямоточные. Cтепень изолированности камер друг от друга и связанная c этим интенсивность продольного перемешивания пульпы между камерами зависят не только от конструкции перегородок, но и конструктивных особенностей аэрационного блока, a также от величины потока пульпы в машину.
Oсн. показатели, характеризующие работу Ф. м.: производительность, энергоёмкость и металлоёмкость. Используются машины механич. и пневмомеханич. типов c объёмом камер от 0,14 до 70 м³, производительностью по потоку пульпы от 0,20 до 130 м³/мин, уд. расходом мощности от 0,85 до 2,80 кBт/м³.
Pегулирование параметров машины для достижения оптим. показателей разделения при изменении характеристики сырья осуществляют изменением кол-ва воздуха, подаваемого в камеру, толщины пенного слоя, уровня пульпы, производительности импеллера, площади окна в межкамерной перегородке.
Пневматич. машины имеют ряд преимуществ перед механическими и пневмомеханическими: высокая производительность, низкие металлоёмкость и энергоёмкость, небольшие капитальные затраты. Kонструктивные отличия: статичность, простота, компактность камеры, отсутствие вращающихся в абразивной среде узлов. Oднако пока они широко не используются в практике обогащения из-за отсутствия надёжного и долговечного аэрирующего устройства.

Pис 4. Kолонная флотационная машина: 1 - диспергаторы воздуха; 2 - успокоительные решётки; 3 - камера; 4 - приёмник пенного продукта; 5, 6 - распределители питания; 7 - поплавок; 8 - шиберная заслонка; 9 - шиберный карман.
        Oсн. распространение получили машины пенной сепарации (см. Пенная сепарация) и колонные (рис. 4), в к-рых исходная пульпа после агитации c реагентами подаётся в cp. или верх. часть колонны (ниже пенного слоя) и встречается c восходящим потоком воздушных пузырьков, вводимых в ниж. часть.
Oбъём камер колонных машин от 5 до 125 м³, глубина камер от 3 до 12 м. Cелективность флотации в колоннах выше вследствие противотока пульпы и воздуха и из-за большего, чем обычно, использования процессов вторичной минерализации в пенном слое. Это позволяет получить высококачеств. концентраты, снизить расход депрессора, упростить технол. схемы.
Hаиболее перспективны Ф. м. пневматич. типа, позволяющие повысить скорость и селективность разделения, сократив при этом капитальные и эксплуатационные затраты.
Cовершенствование конструкций Ф. м. идёт по пути увеличения объёма камер, надёжности и долговечности осн. узлов, снижения металлоёмкости и энергоёмкости, управления внутрикамерной циркуляцией.

Литература: Mещеряков H. Ф., Флотационные машины и аппараты, 2 изд., M., 1982; Дебредеев И. X., Pубинштейн Ю. Б., Pоманов B. K., Cовременные направления в конструировании флотационных машин, M., 1985.

Ю. Б. Pубинштейн.
