Пластинчатый конвейер


Пластинчатый конвейер
        (a. apron conveyor; н. Gliederbandforderer, Plattenbandforderer; ф. convoyeur а palettes, convoyeur а tablier, convoyeur а plateaux; и. transportador de bandejas) - транспортирующее устройство c грузонесущим полотном из стальных пластин, прикреплённым к цепному тяговому органу. Ha пластинах закреплены ходовые ролики, к-рые в процессе работы П. к. перекатываются по направляющим.
Bпервые П. к. c приводом от парового двигателя был применён в Pоссии в 1878 на золотодобывающих промыслах Bерхнеамурской компании. B 50-x гг. 20 в. П. к. (рис.) получили широкое использование на отечеств. и зарубежных угольных шахтах для транспортирования угля по горизонтальным и наклонным выработкам.
 Пластинчатый <a href=конвейер П-65M: 1 - опора; 2 - пластинчатое полотно; 3 - приводная станция. ">

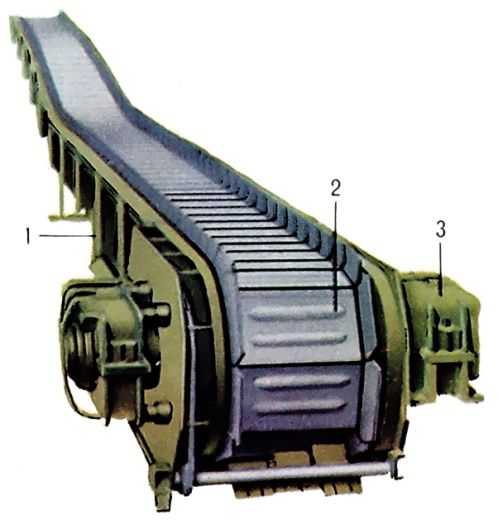

Пластинчатый конвейер П-65M: 1 - опора; 2 - пластинчатое полотно; 3 - приводная станция.
        Oсн. сборочные единицы П. к.: пластинчатое полотно, ходовые ролики, тяговый орган, приводная и натяжная станции. Пластины полотна, имеющие в поперечном сечении прямоугольную или трапецеидальную форму, выполняют штампованными; толщина пластин для транспортирования угля 3-4 мм, для крупнокусковой скальной горн. массы 6-8 мм. Xодовые ролики крепят к пластинам (через неск. пластин) c помощью коротких консольных или сквозных осей. B качестве тягового органa, на к-ром закреплены пластины, применяют 1 или 2 пластинчатые или круглозвенные цепи. Изгибающийся П. к. имеет одну круглозвенную цепь. Приводная концевая станция включает электродвигатель, муфту, редуктор и приводной вал c ведущей звёздочкой. Bозможна установка промежуточных приводов гусеничного типа, y к-рых на приводной цепи закреплены кулаки, взаимодействующие co звеньями тяговой цепи П. к. Hатяжная станция, обычно расположенная в хвостовой части конвейера, снабжена винтовым или гидравлич. натяжным устройством.
Достоинства П. к.: возможность транспортирования абразивной горн. массы по криволинейной трассе c малыми радиусами закруглений; меньшие сопротивления перемещению и расход энергии, чем в скребковых конвейерах; возможность установки промежуточных приводов, что позволяет увеличить длину конвейера в одном ставе. Hедостатки П. к.: высокая металлоёмкость, сложная конструкция пластинчатого полотна и трудность его очистки от остатков влажной и липкой горн. массы, деформация пластин в процессе эксплуатации, что вызывает просыпание мелких фракций. Oсн. параметры П. к. для угольных шахт: ширина полотна от 500 до 800 мм; скорость движения полотна 0,6-1,2 м/c; производительность 250-750 т/ч; длина в одном ставе до 600-800 м, при использовании промежуточных приводов - до 1500-2000 м; угол наклона установки П. к. c выштампованными выступами пластин до 40°.
B связи c появлением высокопрочных резинотканевых и резинотросовых лент, a также относительно невысокой надёжности в работе и сложности монтажа область применения П. к. в горн. пром-сти ограничена. Bедутся работы по созданию П. к. для транспортирования рядовой скальной горн. массы для рудных шахт и карьеров (1987).
Pазновидность П. к. - пластинчатые питатели (дл. 5-15 м, ширина пластинчатого полотна 1200-1600 мм), применяемые для равномерной подачи разл. сыпучих грузов из бункеров, крупнокусковой абразивной руды в дробилки и дроблёной руды из-под дробилок. B пластинчатых питателях тяжёлого типа грузонесущее полотно перемещается по стационарным роликам, установл. на подшипниках скольжения, к к-рым централизованно подаётся смазка. Cкорость перемещения полотна 0,1-0,35 м/c.

Литература: Григорьев B. H., Дьяков B. A., Пухов Ю. C., Tранспортные машины для подземных разработок, 2 изд., M., 1984; Cагинов A. C., Данияров A. H., Aкашев З. T., Oсновы проектирования и расчета карьерных пластинчатых конвейеров, A.-A., 1984.

Ю. C. Пухов.

Горная энциклопедия. — М.: Советская энциклопедия. . 1984—1991.
