Диафрагменный насос

        (a. Diaphragm pump; н. Membranpumpe; ф. pompe а membrane; и. bomba de diafragma) - насос объёмного типа, в к-ром изменение объёма насосной камеры происходит за счёт деформации одной из её стенок, выполненной в виде эластичной пластины - диафрагмы. В связи с тем что подвижные детали приводного механизма Д. н. (кроме насосных клапанов) не имеют контакта с перекачиваемой средой, Д. н. применяется для перекачки кислот, бензина, а также откачки жидкостей, загрязнённых абразивными механич. примесями (в карьерах, шахтах, скважинах и др.). Диафрагмы выполняются из резины (включая армированную) и др. эластичных материалов, а также из нержавеющих сплавов. Имеют форму (в основном) гофрированной пластины или сильфона.
Различают Д. с механич. и гидравлич. (рис.) перемещением диафрагмы.
диафрагма; 5 и 6 - клапаны">

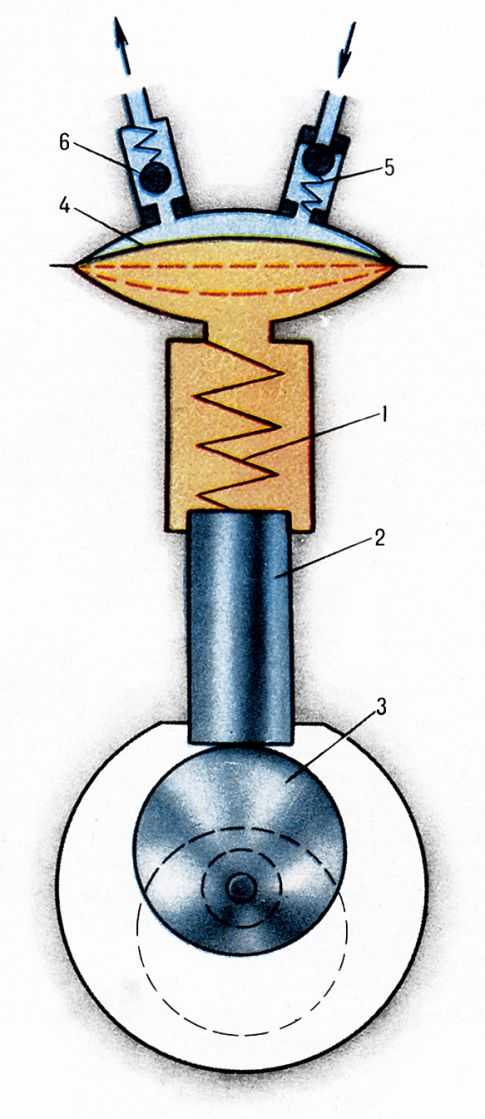

Схема диафрагменного насоса с гидравлическим приводом диафрагмы: 1 - пружина; 2 - поршень; 3 - эксцентрик; 4 - диафрагма; 5 и 6 - клапаны.
        В первом случае напор насоса достигает 0,1-1,15 МПа (для резиновых диафрагм), во втором - св. 10 МПа. В качестве рабочей жидкости используют масло. Диафрагменный электронасос для откачки жидкости из скважин состоит из погружного маслозаполненного электродвигателя, углового редуктора и Д. н. с гидравлич. перемещением диафрагмы, имеющих единую масляную систему, а также устройство для стабилизации объёма масла в рабочей камере. Производительность насоса до 20 м³/сут, напор до 10 МПа, кпд до 0,43.

Литература: Казак А. С., Rосин И. И., Чичеров Л. Г., Погружные бесштанговые насосы для добычи нефти, М., 1973.

А. Р. Каплан.
