Ваттметр

Ваттметр
(от Ватт и ...метр
        прибор для измерения мощности электрического тока в ваттах. Наиболее распространены электродинамические В. (см. Электродинамический прибор), механизм которых (рис.) состоит из неподвижной катушки 1, включенной последовательно с нагрузкой Н (цепь тока), и подвижной катушки 2, включенной через большое добавочное сопротивление R параллельно нагрузке (цепь напряжения). Работа В. такого типа основана на взаимодействии магнитных полей подвижной и неподвижной катушек при прохождении по ним электрического тока. При этом вращающий момент, вызывающий отклонение подвижной части прибора и соединённой с ней стрелки (указателя), при постоянном токе пропорционален произведению силы тока на напряжение, а при переменном токе — также косинусу угла сдвига фаз между током и напряжением. Применяются также ферродинамические В., реже индукционные, термоэлектрические и электростатические.
         Промышленность СССР выпускает переносные (лабораторные) электродинамические В. классов точности 0,2 и 0,5, предназначенные для измерений в цепях постоянного и переменного (с частотой до 5 кгц) токов. Измерение мощности при частоте переменного тока свыше 5 кгц осуществляют термоэлектрические В. (см. Термоэлектрический прибор). Для измерения мощности в энергетических установках применяют щитовые (стационарные) В. обычно ферродинамические и реже индукционные.
         Мощность в трёхфазных цепях измеряют трёхфазными В., которые представляют собой конструктивное объединение трёх (двух) механизмов однофазных В. Подвижные катушки трёхфазных В. укрепляют на общей оси, чем достигается суммирование создаваемых ими вращающих моментов. В цепи высокого напряжения В. включают через измерительные трансформаторы (См. Измерительный трансформатор) (тока и напряжения).
         Лит.: Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, 3 изд., т. 1, М., 1960.
         Н. Г. Вострокнутов

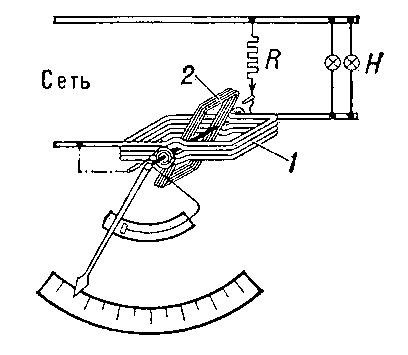

        Схема устройства и включения электродинамического ваттметра.
        Схема устройства и включения электродинамического ваттметра.
