Пулемет

I

автоматическое оружие для скорой и меткой стрельбы ружейными патронами. Все действия, необходимые для нового выстрела, производятся силой отдачи. Первые машины, приспособленные для ускорения стрельбы, так наз. рибодекены, встречаются в XIV в. Рибодекен (фиг. 1) состоит из нескольких орудий малого калибра, укрепленных на оси с двумя колесами.

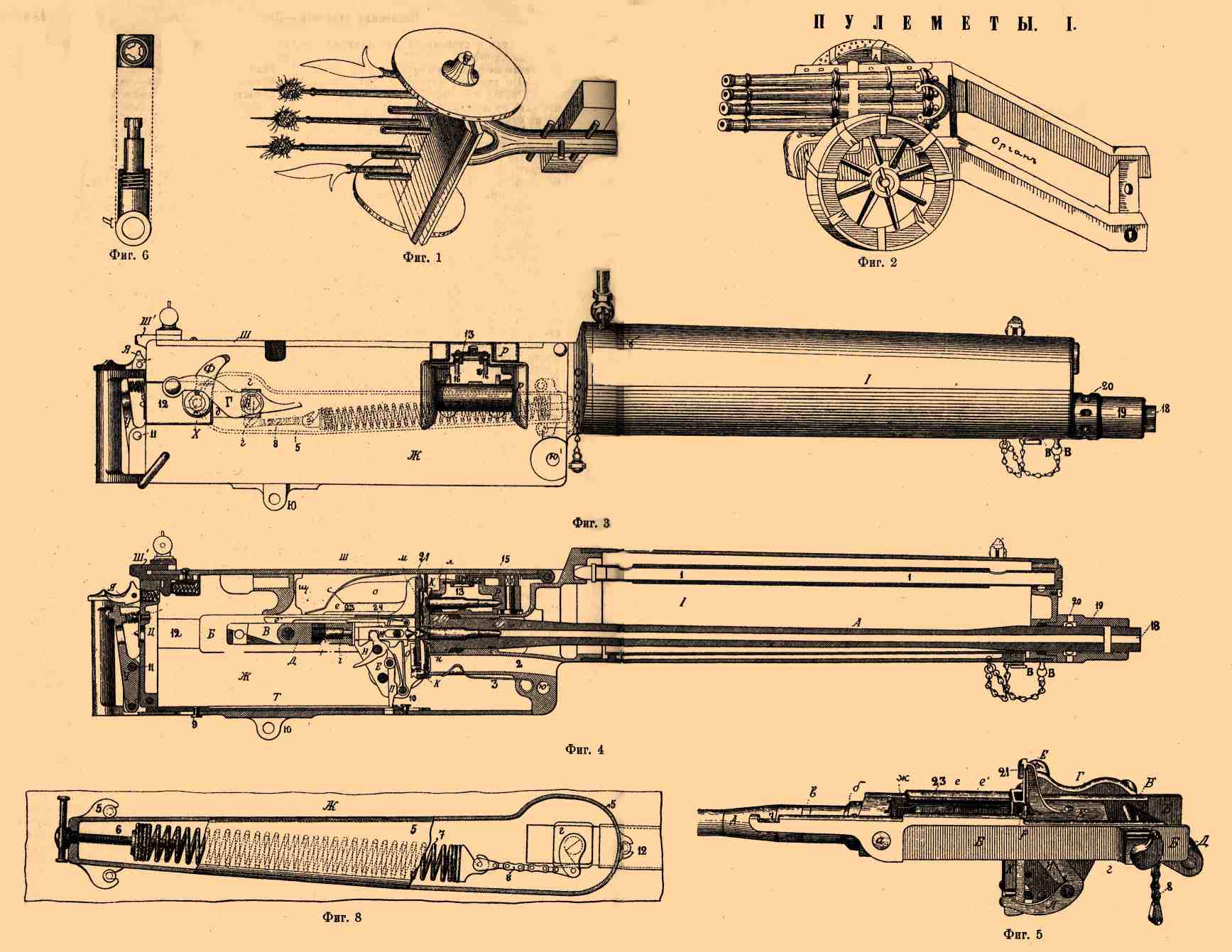

ПУЛЕМЕТЫ I.

Фиг. 1. Фиг. 2. Фиг. 3. Фиг. 4. Фиг. 5. Фиг. 6. Фиг. 8.

К тележке его прикреплен щит с алебардами и копьями, на концах последних видны зажигательные составы. В XVI в. появляются органы, сороки (у нас). Идея их устройства та же (фиг. 2). Несколько стволов малого калибра помещены на лафете в один ряд. Затравки всех стволов соединены желобом, так что выстрелы производятся залпами. Они служили для защиты дефиле. Действие их было слабое и стрельба велась с перерывами во время заряжания. В XVII в., когда появились легкие пушки, стреляющие картечью, когда были введены мушкеты и ускорено заряжание их, т. е. в эпоху развития картечного и ружейного огня, органы вышли из употребления, так как действие пушечной картечи было сильнее, а легкость их в сравнении с пушками не имела значения благодаря введению легких пушек. В середине XIX в. с развитием ружейной техники (введение нарезного ружья, заряжающегося с казны, унитарного патрона, капсюля — все это способствовало увеличению скорости огня) вновь появляются машины, приспособленные для быстрой и автоматической стрельбы — картечницы, митральезы. Во время североамериканской войны (1860—64 гг.) употреблялась картечница, состоящая из 20 стволов, причем она имела приспособления для рассеивания выстрелов в горизонтальной плоскости. Скорость ее огня — 175 выстрелов в 1 мин. В кампанию 1870—1871 гг. французы имели картечницу Монтиньи, измененную Реффи. Скорость стрельбы — 150 выстрелов в 1 мин. В 1867—72 гг. у нас вводится картечница системы Гатлинга (Американская), измененная Горловым. Эта картечница, наз. у нас скорострельной пушкой, имеет 10 ружейных стволов 4,2 лн. калибра, укрепленных неподвижно на валу. На том же валу укреплены неподвижно приемник (цилиндр, на наружной поверхности которого 10 желобов для помещения патронов, падающих из патронных пачек и стрелянных гильз, выталкиваемых из ствола выбрасывателем) и замочный цилиндр с 10 замками внутри него. Оси стволов, соответствующих желобов приемника и замков составляют одну линию. Все действия, необходимые для производства выстрела, происходят при вращении рукоятки, от которой двумя коническими зубчатыми колесами это движение передается валу и всем частям, неподвижно укрепленным на нем. В каждый момент стреляет только один ствол, подходящий в одно определенное положение. Особые выступы замков, вращающихся вместе с замочным цилиндром, ходят по винтовым пазам взводного спирального поддона, неподвижно укрепленного в раме. Вследствие этого при вращении вала каждый замок последовательно отходит назад, экстрактор замка выбрасывает гильзу, попадающую в желоб приемника, новый патрон падает в желоб приемника, замок досылает патрон из приемника в ствол, взводится и производит выстрел. Картечница дает до 400 выстрелов в 1 мин. Предельная дальность ее — 700 саж. Возится она на колесном лафете (сист. Фишера), запряженном 4 лошадьми. При каждой артиллерийской бригаде в 1872 году было сформировано по одной 8-ми орудийной батарее, вооруженной такими пушками. Скоро, однако, картечницы выходят из употребления благодаря сложности их конструкции, затруднительности пристрелки, вследствие трудности корректирования стрельбы (падение пуль значительно менее заметно, нежели снарядов), а главное вследствие неправильного употребления их наряду с пушками. С пехотой и кавалерией они не могли действовать, так как были слишком тяжелы для этого. Поэтому наши скорострельные батареи были расформированы перед русско-турецкой войной, а картечницы были переданы в крепости, где они могут значительно усилить оборону рвов. После кампании 1870—71 гг. была значительно усовершенствована шрапнель, благодаря чему пушка могла дать около 600 пуль и осколков в 1 минуту (считая 2 выстрела в 1 мин.). Появившаяся в 1882 г. митральеза Максима может дать до 600 выстрелов в 1 минуту. Так как сила ружья в это время была вполне достаточна, то митральеза получает ружейный ствол и ружейный патрон для облегчения питания ее. Поэтому в этот период, так же, как и в предыдущий, митральеза не может состязаться с пушкой и играет роль повторительного ружья. Для облегчения укрытия ее на местности от шрапнельного огня она должна иметь небольшие размеры и должна быть легкой, так как только в этом случае возможно утилизировать ее в полевом бою. Максиму первому удалось применить силу отдачи для исполнения всех действий для заряжания и для производства выстрела, тогда как во всех описанных раньше машинах все эти действия исполнялись либо непосредственно человеком, либо с помощью особых механизмов. Картечница получает у нас теперь название П. в отличие от появляющихся в это время скорострельных орудий. Появление П. Максима дает новый толчок в развитии пулеметного дела. Появляются П. Кольта, Норденфельда, Гочкиса, Скода, Фицгеральда, Бергмана, Шварцлозе. Во всех системах утилизируется сила отдачи при выстреле, причем все изобретатели стремятся упростить, облегчить систему и достигнуть более надежного действия ее. Почти все государства (28 государств ввели в сухопутных войсках и 24— во флоте) ввели или испытывают пулеметы. Наиболее распространена до сих пор система Максима (в 19 государствах). Она введена в Англии, Германии, России, Сев. Америке, Швейцарии. Франция и Швеция имеют П. Гочкиса, Австрия — Скода, Америка и Англия — системы Кольта. Устройство П. Максима: ствол А (фиг. 3. 4) покрыт снаружи тонким слоем меди для предохранения от ржавчины. На ствол одет кожух I, наполняемый водой для охлаждения ствола. Вода наливается по трубке, соединенной с кожухом I патрубком с краном б. Для выпускали воды служит отверстие, закрытое навинчивающейся пробкой в. В кожухе имеется пароотводная труба 1, по которой из него выходит пар при стрельбе через отверстие в дульной части (закрыто пробкой в'). На трубку 1 одета короткая, подвижная трубка. При углах возвышения она опускается и закрывает нижнее отверстие трубки 1, вследствие чего вода не может попасть в эту последнюю, а пар, скопившийся в верхней части кожуха, будет входить через верхнее отверстие в трубку 1 и далее выйдет по трубке 1 наружу. При углах склонения произойдет обратное. К стволу присоединена рама В (фиг. 4, 5), состоящая из двух планок. Передними концами она одета на цапфы а ствола, а задними концами на цапфы мотыля B. Мотыль соединен шарниром с шатуном Д, а этот последний с замком Е. К остову (фиг. 4, 5, 7) замка Е, имеющему две щеки, прикреплены на шпильках снаружи: замочные рычаги И, коленчатые рычаги Л; внутри — нижний спуск П, ладыжка Н, курок М, предохранительный спуск П' с его пружиной и боевая пружина О. На переднюю часть замка одета боевая личинка К так, что она может перемещаться вверх и вниз относительно его. Движение ее вверх ограничено выступом 21, а вниз — стержнем 22. Головка i замочных рычагов И одевается на передний конец шатуна Д (фиг. 6) и при поворачивании ее на 60° относительно шатуна три секторных выступа его заходят за. соответствующие выступы головки i замочных рычагов. Таким образом замочные рычаги И, а следовательно, и замок Е, будут связаны с шатуном Д. Замок может скользить своими выступами к вдоль рамы Б в пазах ее 23, образованных ребрами е, е'. Выступы г рамы (фиг. 3, 4, 5) входят в прорези д на боковых стенках короба Ж. Эти прорези д закрыты планками 12. Проушины Ю, Ю' на коробе служат для укрепления П. на лафете. Боковые стенки и дно короба Ж составляют одно целое. На внутренней стороне этих стенок короба в начале и в конце их имеются пазы в виде хвоста ласточки. В передние вдвигается соответствующими выступами передняя стенка короба, составляющая одно целое с кожухом I, а в задние — затыльник Ц. Передняя стенка имеет два сквозных канала. В верхний вставлен ствол, а через нижний 2 проходят стрелянные гильзы, причем пружина 3 препятствует гильзам падать внутрь короба. К затыльнику Ц прикреплен осью 11 спусковой рычаг Ч, нижний конец которого связан шарниром с тягой Т. Спусковая тяга Т укреплена на дне короба двумя заклепками 9 и 10 так, что может немного перемещаться вдоль короба. Короб закрыт откидной крышкой Ш с защелкой Ш'. Крышка имеет пресс Щ, который не позволяет замку E подняться вверх, когда он своими ребрами к выйдет из пазов 23 при отходе ствола назад. На левой боковой стенке короба (фиг. 3, 8) укреплена на шипах коробка 5. С передней стенкой ее соединена винтом 6 спиральная (возвратная) пружина 7. Винт 6 служит для регулирования степени натяжения пружины. Другой конец ее захватывает своим крючком за цепочку 8, а эта последняя в свою очередь связана с эксцентрическим приливом мотыля В (фиг. 5). Приемник P (фиг. 3, 4, 11) вставлен в прорези на боковых стенках короба.

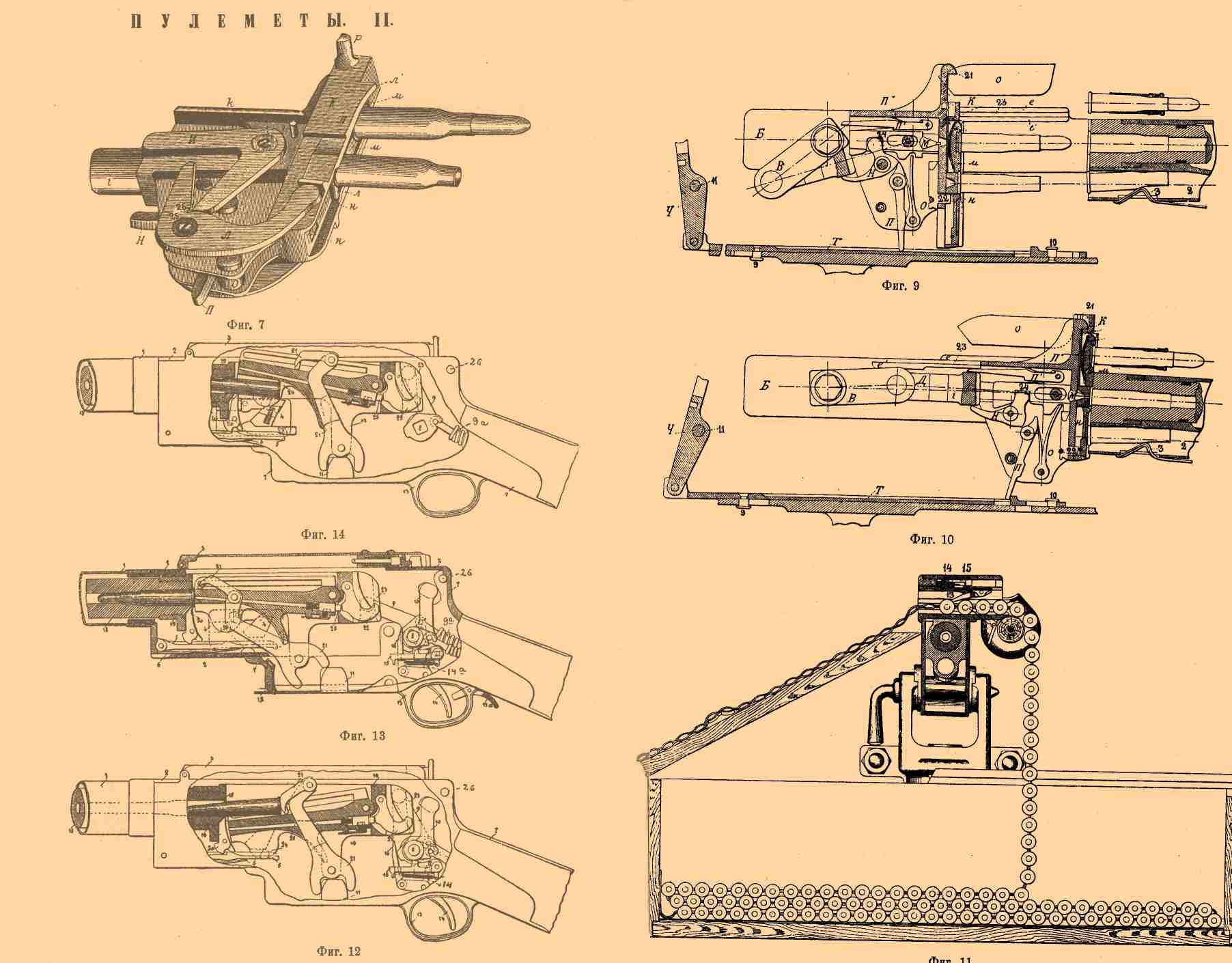

ПУЛЕМЕТЫ II.

Фиг. 7. Фиг. 9. Фиг. 10. Фиг. 11. Фиг. 12. Фиг. 13. Фиг. 14.

Он имеет ползун 13 с двумя пальцами 16 и с пятой 14. На пяту одет коленчатый рычаг 15, другой конец которого заходит в вырез 17 рамы Б (фиг. 5). Внизу приемника (фиг. 11) укреплены еще два пальца, имеющие, как и верхние, пружины. Действие пулемета. В положении на фиг. 4 П. готов для стрельбы. Чтобы произвести выстрел, надо поднять предохранительный рычаг Я и нажать на верхний конец спускового рычага Ч. Тогда тяга Т отойдет назад и своим выступом повернет нижний спуск П, который освободит ладыжку Н. Курок М, не удерживаемый более ладыжкой, под действием боевой пружины О двинется вперед и разобьет капсюль патрона (фиг. 10). Пуля вылетает из ствола через отверстие 18 стальной пробки надульника 19. Пороховые газы оттолкнут ствол с рамой назад и выйдут через отверстия 20 надульника. Для увеличения энергии отдачи служит надульник, а также ствол в дульной части утолщен. Мотыль В упирается в ребро е' и не может подняться вверх, поэтому замок при таком положении мотыля будет двигаться только вместе с рамой и стволом назад. Если бы после выстрела замок был сразу отброшен пороховыми газами от ствола, гильза патрона была бы разорвана. При движении ствола с рамой назад происходит следующее: рукоятка Г мотыля (фиг. 3) скользит по ролику Х (укреплен на оси правой планки 12) и благодаря своему очертанию опустит мотыль вниз. Это движение мотыля заставит замок ускорить свое движение относительно рамы, при этом замок будет скользить вдоль рамы ребрами к (фиг. 4, 5, 7, 9, 10) в пазах 23 и отделится от ствола.

Боевая личинка К держит патроны, находящиеся в патроннике ствола и в приемнике, захватывая своими ребрами л за закраины патронов. В момент отдачи боевая личинка вытаскивает патрон из приемника и, когда замок отделяется от ствола, стреляную гильзу из патронника. Патрон и гильза удерживаются в соответствующих местах личинки защелками м и н с пружинами и не могут опуститься относительно нее. При опускании мотыля головка i замочных рычагов нажимает на ладыжку, а эта последняя отведет курок назад. Предохранительный спуск П' под действием его пружины заскакивает своим выступом за выступ 24 курка. Ладыжка удерживается в отведенном положении нижним спуском П. Боевая личинка, скользя по выступам О боковых стенок короба своими выступами р, к концу движения будет опускаться вниз вследствие собственной тяжести и под действием пружин с, укрепленных на крышке короба, пока ее выступы p не лягут на ребра е рамы. В таком положении боевой личинки новый патрон будет находиться против патронника, а гильза против выводного канала 2. При движении рамы назад спиральная пружина 7 растягивается и, когда мотыль поворачивается, цепочка 8 навивается на эксцентрический прилив мотыля. Рама при движении назад своим вырезом 17 (фиг. 5) поворачивает коленчатый рычаг 15 (фиг. 11) так, что ползун 13 отходит вправо и его верхние пальцы 16 заходят за следующий патрон. Когда отдача окончилась, спиральная пружина 7 сжимается и возвращает раму со стволом в первоначальное положение. Рукоятка Г, скользя по ролику X, поворачивает мотыль, отчего замок подходит к стволу, новый патрон попадает в патронник, а гильза в выводной канал. Коленчатый рычаг 15, поворачиваясь, продвигает в приемник ползун 13, а этот последний своими пальцами 16 подвинет ленту влево, так что новый патрон попадает в гнездо приемника Р. Перед концом движения замка Е замочные рычаги И, нажимая на вырезы 25 (фиг. 7), поворачивают коленчатые рычаги Л, вследствие чего боевая личинка поднимается в свое верхнее положение и будет удерживаться в нем пружиной ж (фиг. 5). Боевая личинка, поднимаясь, захватит ребрами л за закраину нового патрона, лежащего в приемнике, и он удерживается защелкой м, а находящийся теперь в патроннике защелкой н. Замочные рычаги при дальнейшем движении замка заскакивают во второй вырез 26 коленчатых рычагов и, нажимая на эти последние, дошлют замок вплотную к стволу. При окончании движения мотыля головка i замочных рычагов (фиг. 4) поднимет конец предохранительного спуска и освободит курок, который удерживается теперь во взведенном положении только нижним спуском. В то же время рукоятка Г (фиг. 3) заскакивает за уступ задержки Ф и не может поэтому отразиться вперед. Нажимая на конец спускового рычага, вновь произведем выстрел. При непрерывном выжимании — стрельба будет продолжаться также непрерывно. Баллистические данные пулемета почти те же, что и ружья. Патроны вставляются в гнезда патронных (парусиновых) лент, по 450 штук в каждую. Лента укладывается в патронный ящик (фиг. 11). Скорость стрельбы его до 600 выстрелов в 1 мин. Ствол во время стрельбы сильно нагревается и после 600 выстрелов вода в кожухе закипает. К недостаткам его надо отнести сложность механизма и большое число мелких частей, вследствие чего возможны задержки во время стрельбы от их неисправного действия. Надульник после большого числа выстрелов засоряется мелкими частицами оболочки пуль, вылетающими вместе с пороховыми газами, и препятствует движению ствола. Так как при отдаче ствол уходит назад, то в механизме должна быть пружина, возвращающая его обратно (одна лишняя часть). Теперь есть системы пулеметов, у которых при выстреле ствол остается неподвижным. В П. Гочкиса снизу дульной части ствола прикреплен газовый цилиндр. Он соединен с каналом ствола отверстием. В газовый цилиндр с одной стороны ввинчена пробка — регулятор, а с другой свободно вставлен поршень. Ввинчивая или вывинчивая регулятор, можно изменить объем газового цилиндра. Поршень связан с частями замочного и спускового механизмов. При выстреле, когда пуля пройдет отверстие, соединяющее ствол и газовый цилиндр, пороховые газы проходят в этот последний и действуют на поршень. Он отходит назад и производит все действия для нового выстрела, а ствол остается на месте. Ствол имеет радиатор (кольцевые пояски) для охлаждения при стрельбе. Скорость стрельбы около 500 выстрелов в 1 мин. В сухопутных армиях П. наложены на колесные лафеты и на треноги (см. Станки). Лафеты имеют передки, запряженные парой лошадей. П. на треноге перевозится на вьюках. В Швейцарии Л. переносится за спиной пехотинца. В Германии П. переносится на поле сражения на лафете-салазках двумя пехотинцами, а в походе он перевозится на четверочном зарядном ящике. В крепостях имеются скрывающиеся лафеты. Во флоте применяются лафеты-тумбы с круговым обстрелом, позволяющие вести стрельбу при больших углах склонения и возвышения. От П. несколько отличаются так назыв. ружья-пулеметы. Они значительно легче П. Кроме того, у них при стрельбе меняется линия наводки, тогда как у П., стреляющих со станка, она не меняется. Поэтому при стрельбе из ружья-П. стрелок должен следить за наводкой и, следовательно, состояние духа его отражается на качестве стрельбы. Вследствие этого меткость его менее меткости обыкновенного П. Дания и Россия имеют в кавалерии ружья-П. Мадсена. Вес такого ружья 20 1/2 фн., тогда как пулемет Максима весит 1 пд. 29 фн., а Гочкиса около 1 1/2 пуд. Скорость стрельбы — около 200 выстрелов в 1 минуту. Его устройство (фиг. 12, 13, 14).

Ствол 18 помещен в кожухе 1. На наружной поверхности его имеются кольцевые пояски для увеличения поверхности охлаждения. Кожух 1 имеет вырезы для охлаждения при стрельбе и облегчения его веса. Кожух соединен винтовой резьбой с коробом 2. Спусковой механизм помещен в замочной коробке 7, соединенной с коробом болтом 26. К замочной коробке прикреплен приклад. При выстреле ствол с прикрепленной к нему ствольной коробкой 19 отходит назад. Ствольная коробка своими продольными выступами скользит в пазах короба 2. По пазу хвостовой планки 23, укрепленной на ствольной коробке, ходит выступ возвратного рычага 9, который сидит на квадратной части боевой оси 8. При этом возвратный рычаг поворачивается вместе с боевой осью и сжимает возвратную пружину 9-а, стержень которой связан с возвратным рычагом. На боевой оси свободно сидит курок 10. При движении ствольной коробки назад задний конец хвостовой планки нажимает на головку курка и поворачивает его. Курок сжимает боевую пружину, подавая ее стержень несколько назад, и боевой взвод его заскакивает за выступ шептала 15. На правой боковой стенке короба укреплена направляющая планка 4 (фиг. 13; 14). Она имеет в передней своей части средний паз, разветвляющийся на верхний и нижний, а эти последние соединены задним. Шип, находящийся на правой стороне затвора 24 (затвор соединен чекой со ствольной коробкой), переходит из среднего паза в верхний и поднимает затвор 24 вверх, так что он открывает патронник для свободного выхода стрелянной гильзы. Выбрасыватель 20, скрепленный шпилькой со ствольной коробкой, отходит вместе с ней назад. Когда зуб его задержится о выступ отражателя 5 (пружина 6 отражателя поднимает правый конец его вверх), то он выбросит гильзу из патронника. Гильза, ударяясь о зуб затвора, выпадет вон через нижнее окно замочной коробки 7, так как нижняя крышка 12 откидывается вилкой шатуна 21 при первом выстреле. При дальнейшем движении ствольной коробки во время отдачи затвор опускается, так как его шип переходит в нижний паз. Затвор опускается настолько, что позволяет патрону, лежащему в желобе на верхней части ствольной коробки, попасть в патронник. По окончании отдачи возвратная пружина, разжимаясь, поворачивает возвратный рычаг 9. Последний скользить своим выступом по пазу хвостовой планки и возвращает ствольную коробку со стволом обратно. При этом движении шатун 21, соединенный чекой со ствольной коробкой, вращается около вдвижного выступа 11 (вставлен в замочную коробку 7) и своим движком досылает патрон в патронник. Затем затвор поднимается, так как шип его переходит в средний паз и закрывает патронник. С левой стороны кожуха укреплен приемник (нет на чертеже), в который вставляется патронная обойма с 25 патронами. Во время отдачи, при движении ствольной коробки назад, патрон падает из приемника на ствольную коробку. Когда ствольная коробка идет вперед, то движок шатуна досылает патрон в патронник. Спусковой механизм состоит из спускового крючка 14 с соском 14-а, ползуна 16, шептала 15, автоматического спуска 17 и переводчика 13-а. Все части его укреплены шпильками между стойками спусковой скобы 13. Ползун проходит через квадратную дыру шептала и имеет зарез, которым он заскакивает за шептало. Шептало и ползун связаны пружиной. Она прижимает ползун к шепталу и поднимает передний конец шептала вверх. Нажимая на спусковой крючок, оттянем шептало вниз. Курок, не удерживаемый более зубом шептала, под действием боевой пружины ударит своей головкой по ладыжке 22. Удар передается ударнику 25 и произойдет выстрел. Для непрерывной стрельбы прижимают задний конец переводчика 13-а к спусковой скобе (причем передний конец его поднимется вверх). При таком положении переводчика спусковой крючок имеет полный ход в спусковой скобе 13. Нажимая на спусковой крючок, произведем первый выстрел, как и при одиночной стрельбе, и, кроме того, соском его 14-а передвинем влево автоматический спуск 17 в крайнее его переднее положение (автоматический спуск лежит сверху шептала, может немного перемещаться вдоль него; в выем его входит сосок 14-а спускового крючка 14). При движении ствольной коробки вперед выступ возвратного рычага отведет ползун, так что зарез последнего освободит шептало, которое поднимется вверх. Поэтому выступ шептала заскочит за боевой взвод курка. При дальнейшем движении ствольной коробки вперед выступ возвратного рычага нажимает на автоматический спуск и опустит его, отчего освободится курок, ударит по ладыжке и произведет выстрел. При непрерывном нажимании стрельба продолжается непрерывно. Для того, чтобы отвести ствол со ствольной коробкой назад в незаряженном П., на боевую ось 8 с правой стороны одета рукоятка. П. отличается от ружья значительно большей меткостью, так как стрельба ведется с неподвижного станка. Вследствие преимущества в меткости П. обладает и большей кучностью боя, а, следовательно, и большей пробивной способностью, нежели ружье. П. выпускает в 1 мин. до 600 выстрелов, т. е. по силе огня он почти равен одной роте пехоты. Таким образом, П. может сосредоточить на малом пространстве весьма сильный огонь при помощи небольшого числа людей. Отсюда, как следствие, вытекает легкость управления огнем. Но громадная скорость стрельбы вызывает соответствующий расход патронов. Так как подвоз их и снаряжение лент во время боя чрезвычайно затруднительны, то недостаток в патронах может привести к бездействию П. Большая меткость требует при стрельбе весьма точного определения прицела. Вероятность поражения цели сводится почти к нулю, если на дистанцию 1000 шагов ошибка в определении дистанции равна 10 %, т. е. нельзя определять на глаз расстояния на дистанции более 1000 шагов. Поэтому с дистанции 1000—1200 шагов "Наставление к стрельбе" рекомендует шкальный способ стрельбы, т. е. прибегать к обстрелу определенной площади. Появление скорострельной пушки, дающей около 4000 пуль и осколков в 1 минуту (12 выстрелов), не уничтожает значения пулемета, но роль его, как и при шрапнельной артиллерии, сводится к усилению в нужные моменты огня пехоты и кавалерии и к разрешению самостоятельно только специальных задач. П. особенно важен для кавалерии, так как огонь ее слаб в сравнении с пехотой. Он значительно усилит кавалерию в спешенном бою и окажет ей поддержку своим огнем во время разведки. Для пехоты он важен при обороне, при отступлении и в некоторых случаях при наступлении. Боевой опыт указывает на громадное значение П. В сражении при С.-Яго (на Кубе в 1898 г.) особенно удачно действовали митральезы. Они ставились в траншеи, употреблялись для вылазок, для прикрытия артиллерии и даже действовали с кавалерией. При этом выяснилась важность легкости митральез. В 1893—94 гг. (экспедиция в Южн. Африке) на 50 стрелков-англичан при 4 П. (Максима) напали 5 тыс. негров (Матабеллов). Все их атаки были отбиты, при этом негры понесли потери до 3 тыс. В 1900 г. П. употреблялись под Бейтаном и при взятии Таку. Огонь П. с "Гиляка" и "Ильтис" (германское судно) много способствовал взятию Таку. С "Гиляка" было выпущено около 16 тыс. пуль. Под Тюренченом (1904 г.) наша пулеметная рота задерживает наступление японцев, наносит им большие потери, прикрывает 12-й В.-С. с. полк, когда он переходит на тыловую позицию, и поддерживает 3-ю батарею, попавшую в отчаянное положение. Рота попадает под перекрестный огонь японцев, несет громадные потери в людях и лошадях и, не имея возможности вывезти П., вынуждена испортить и бросить его. Она выпустила около 35 тыс. патронов. Громадная скорость огня, меткость, легкость управления огнем в бою, небольшие размеры, легкий вес — все эти свойства П. указывают, что это могущественное, специальное средство для боя, которое всюду можно применить в решительный момент.

Литература. Нилус, "История мат. части артиллерии"; Рукероль, "Организация пол. скор. артиллерии" (перевод О. А. Ш.); Федоров, "П. и их боевое применение"; Анисимов, "Тактика" (отд. IV); "Описание 3-лн. П. Максима" (Г. А. У.); "Наставление к стрельбе" (Г. А. У.); "Вестник О. С. Ш. 1905—06 гг." и L. Braun, "Das Maxim-Maschmengewehr und seine Verwendung".

В. Я.

II

см. Скорострельные орудия.
