Кибо

Схема модуля «КИБО» (JEM)

Японский экспериментальный модуль («Кибо») (яп. きぼう — «Надежда») — модуль международной космической станции. Научная, исследовательская лаборатория. Самый большой модуль МКС. Разработчик: Японское агентство аэрокосмических исследований (англ. JAXA). Международная аббревиатура: JEM (от англ. Japanese Experiment Module)

Первый компонент модуля, установлен на МКС, 14 марта 2008 года, экипажем шаттла Индевор STS-123.^[1]

Устройство

«Герметичный отсек» (PM)

Японский экспериментальный модуль («КИБО») состоит из следующих компонентов:

• «Герметичный отсек» (англ. JEM PM - Pressurized Module) — основной компонент цилиндрической формы длиной 11.2 метра и диаметром 4.4 метра. В нём содержатся десять международных научных стоек (ISPR)^[2].

• «Экспериментальный грузовой отсек» (англ. JEM ELM - Experiment Logistics Module) — состоит из двух секций:

«Герметичная секция экспериментального грузового отсека» (ELM {PS)

• «Герметичная секция» (англ. ELM PS - Experiment Logistics Module, Pressurized Section) — будет служить в качестве дополнения к «Герметичному отсеку». Сначала секция будет присоединена к модулю «Гармония». В процессе сборки модуля, несколько раз поменяет своё местоположение, и в итоге, будет зафиксирована с верхним узлом «Герметичного отсека».
• «Внешняя негерметичная секция» (англ. ELM ES - Experiment Logistics Module, Exposed (Unpressurized) Section) — часть экспериментального грузового отсека, но в то же время является неразделимой составляющей «Внешней экспериментальной платформы». Выполняет функции хранения и транспортировки.

• «Внешняя экспериментальная платформа» или «блок для изучения внешних воздействий» (англ. EF - Exposed Facility), также известен, как «Терраса», — негерметичный компонент, расположенный сразу за «Герметичным отсеком», с которым соединён воздухонепроницаемым люком. Применяется для проведения экспериментов непосредственно под воздействием космической среды.

• «Дистанционный манипулятор» (англ. JEM RMS - Remote Manipulator System) — представляет собой механическую «руку-манипулятор», вмонтированную в носовую часть «Герметичного отсека». Предназначен для перемещения оборудования между «Экспериментальным грузовым отсеком» и «Внешней экспериментальной платформой».

Технические характеристики

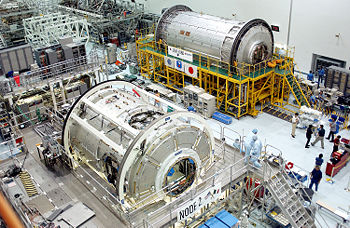

«Герметичный отсек» модуля «КИБО» (PM) сзади, на фоне модуля «Гармония»

В настоящее время «КИБО» — наибольший из всех отдельных модулей МКС, хотя в начале программы исследований он был меньше всех. Другие партнёры — участники программы (Европа и США), уменьшили размеры своих лабораторных модулей, в то время как размеры «КИБО» оставались неизменны.

• Герметичный отсек
  • Длина: 11.2 метра
  • Диаметр: 4.4 метра
  • Масса: 15 900 кг.

• Экспериментальный грузовой отсек
  • Длина: 3.9 метра
  • Диаметр: 4.4 метра
  • Масса: 4 200 кг.

События

Герметичная секция экспериментального грузового отсека (ELM PS)

• 30 мая, 2003 года — из Японии, в Космический Центр Кеннеди (США), прибыл «Герметичный отсек», который до отправки на МКС, был помещён в «Зону подготовки космической станции»^[3]
• 12 марта 2007 года — в центр НАСА прибыл «Экспериментальный грузовой отсек».^[4]
• 13 марта 2008 года — на МКС прибыл шаттл Индевор «STS-123», который привёз первый компонент модуля «Кибо» — Герметичную секцию «Экспериментального грузового отсека» (ELM PS)^[5]

Герметичный отсек (PM)

• 14 марта 2008 года — экипаж «STS-123» временно присоеденил ELM PS модуля «Кибо» к зенитному стыковочному узлу модуля «Гармония»^[6]
• 2 июня 2008 — к МКС пристыковался Дискавери «STS-124», с грузом, состоящим из «Герметичного отсека» (JEM PM), «Опорных шасси» и «Дистанционного манипулятора» (JEM RMS)^[7];
• 4 июня 2008 — герметичный отсек (JEM PM) пристыкован к модулю «Гармония»^[8]. Первый зашедшим в модуль стал японский астронавт Акихико Хосиде^[9].

План сборки

• 12 марта 2009 года, запуск Индевор «STS-127»^[10][11] — доставка «Внешней экспериментальной платформы» (JEM EF).

Запланированные эксперименты

• MAXI — Астрономия в диапазоне рентгеновских лучей от 0.5 до 30 кэВ^[12]

• SMILES — Исследование и мониторинг очень слабого излучения спектральных линий волновой эмиссии от следов молекул газа в стратосфере.^[13]

• CALET — Исследование излучения частиц высокой атомной массы и энергии. Запуск в 2012 году при помощи японских грузовых кораблей HTV.^[14]
