Маяк

У этого термина существуют и другие значения, см. Маяк (значения).

В Кронштадте

Маяк Осиновец

Маяк — средство навигационного оборудования побережья крупных водоёмов в виде капитального сооружения, нередко башенного типа, предназначенное для сопоставления наблюдаемой судоводителем картины с определённым местом на географической карте, имеющим точно установленные координаты. В конечном счёте, это способствует установлению места судна на водной поверхности.

В качестве временных, простых береговых сооружений применяются бакены и вехи.

Основное требование, предъявляемое к маякам, это возможность их обнаружения и безошибочной идентификации в любую погоду и в любое время суток с использованием как средств визуального наблюдения, так и средств радиолокации и обнаружения по звуку.

Классификация

По месту установки маяки разделяются на:

• Береговые — маяки, устанавливаемые на берегу либо в непосредственной близости от него, например, на прибрежных островах.
• Морские или плавучие — маяки, устанавливаемые на кораблях, используются вдали от береговой линии и при входах в порт в качестве лоцманской станции.

По выполняемой функции береговые маяки различаются на:

• Опознавательные (одиночные), служащие для обозначения определённой точки на земной или водной поверхности, которые, в частности, служат знаками при входе в порт или в том месте, где суда меняют курс, а также для обозначения опасных участков.

• Створные (работающие обязательно в паре) — служат для обозначения определённой линии на карте и используются для указания места изменения курса судна, например для входа в гавань или порт.

В этом случае используются два маяка разной высоты. Дальний маяк всегда выше ближнего — таким образом, если судно на правильном курсе, то с него можно наблюдать одновременно оба маяка, находящихся на линии курса, визуально один над другим. Благодаря разнице высот створных знаков можно точно определить, в какую сторону производить корректировку курса. Такая система обозначения была внедрена в Европе в 1837 году и получила название «ведущих огней» (англ. Leading Lights). Она применяется не только в морской, но и в речной навигации. Створными огнями оборудован путь на Эльбе от Гамбурга до устья реки.

Несмотря на развитие техники, визуальное наблюдение остаётся важнейшим средством ориентации на море, и потому маячным сооружениям придают характерную форму и окраску, визуально выделяющую их на фоне окружающей обстановки.

Для обеспечения своей оптической заметности в неблагоприятных условиях наблюдения маяки оснащаются сильным источником света и, как правило, снабжаются оптическими устройствами, служащими для концентрации света в заданных направлениях и увеличения силы света используемого источника излучения. Чрезвычайно часто используется модуляция по заданному временному закону силы света с тем, чтобы отличить световые сигналы маяка от света постоянных источников (как береговых, так и ходовых огней судов) и отличить от сигналов других маяков.

• Фотогалерея
•

  Типичный береговой маяк Бюссе.

•

  Береговой маяк на острове. Kjeungskjær, Норвегия.

•

  Плавучий маяк «Noord Hinder».

•

  Плавучий маяк «Breeveertien».

•

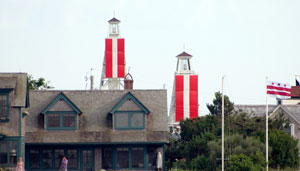

  Створные маяки. Nantucket, Massachusetts.

•

  Маяк на крыше дома в Актау. Вид с Каспийского моря.

Навигационные свойства маяков

Для упрощения прохождения судами опасных мест и мелей башня маяка может иметь характерную цветную окраску из нескольких полос, так называемая «дневная метка» (англ. day mark), в ночное время применяются секторные огни (англ. sector lights), устроенные таким образом, что позволяют определить, с какой стороны судно подходит к маяку.

Цвета секторных огней:

• Белый — обозначает безопасный для прохода сектор.
• Красный — обозначает левую (англ. port) от безопасного сектора область для приближающихся судов.
• Зеленый — обозначает правую (англ. starboard) от безопасного сектора область для приближающихся судов.

Принцип работы маячного излучателя

Линзы Френеля в экспозиции национального морского Музея. Франция, Париж

Маячный излучатель представляет собой не что иное, как прожектор, сила света которого пропорциональна площади собирающего свет элемента (зеркала или линзы), а телесный угол, в котором распространяется свет, обратно пропорционален этой площади. Так достигается увеличение силы света в заданном направлении, то есть его концентрация.

Поскольку изготовление цельного оптического элемента больших размеров связано с увеличением его веса, его собирают из отдельных элементов. При этом оказалось, что технологически более выгодным стало эти элементы делать не отражающими, а работающими на просвет, т. е использовать для концентрации света составную линзу, предложенную Френелем. Для простейшей модуляции силы света оказалось целесообразным использовать сборку линз, вращающихся вокруг излучающего во всех направлениях источника и постоянного по интенсивности света.

В очень старых маяках источником света были керосиновые лампы, вращение линз осуществлялось часовым механизмом с пружиной или грузом, приводимым в рабочее состояние мускульной силой смотрителя маяка. Тяжёлая сборка линз для уменьшения трения делалась плавающей на поверхности ртути. В современных маяках с вращающимися зеркалами часовой механизм приводится в движение электродвигателями, а для уменьшения трения используются подшипники различных видов.

Источниками энергии в современных маяках служат электроэнергия, подводимая от электростанций на берегу, солнечная батарея или дизель-генераторы. В морских маяках могут применяться радиоизотопные термоэлектрические генераторы. Например, такой генератор был смонтирован на Ирбенском морском маяке, расположенном в районе банки Михайловская в Ирбенском проливе Балтийского моря (в настоящее время Ирбенский маяк работает от солнечной энергии и имеет резервный дизель-генератор)^[1].

В современных автоматизированных маяках система вращающихся линз заменена источником импульсного света, который совместно с оптической системой даёт направленный пучок света, причём сила излучения такого маяка может изменяться по определённому закону, свойственному только этому маяку.

Применение источника, сила света которого меняется по определённому закону, позволяет создать для каждого маяка определённую световую схему, позволяющую наблюдателю идентифицировать маяк. К примеру, маяк в Схевенингене даёт вспышки с интервалами 2,5 и 7,5 секунд. В дневное время дополнительным средством опознавания маяка является окраска и форма башни.

Более того, применение импульсного источника света позволяет обеспечить отличающиеся как по цвету, так и по направлению сигналы для разных секторов обзора со стороны маяка

Маяк может также подавать судам звуковые сигналы и (или) передавать радиосигнал, чтобы выполнять свою функцию и в условиях недостаточной видимости (вре́менной, как во время тумана, или постоянной — например, вызванной условиями рельефа местности). Требование туманной сигнализации является необходимым условием эксплуатации маяка. Для этих же целей применяется и установка отражателей радиолокационных сигналов (в виде уголковых отражателей), позволяющих для различных секторов сформировать характерные для них радарные метки.

Из-за применения современных навигационных технологий роль маяков как навигационного средства несколько снизилась, и в настоящее время количество работающих маяков во всём мире не превышает полутора тысяч.

История развития маяков

Маяки Российской империи.

Маяки строились с древнейших времён. Самым известным маяком в истории является одно из чудес света — Александрийский маяк, построенный в III веке до н. э. Греки и финикийцы огнями костров размечали опасные проходы.

По мере усложнения конструкции маяков в качестве источника света использовался каменный уголь, рапсовое масло, керосин. Важным этапом развития оптического оснащения маяков стало изобретение в 1820 году линз Френеля^[2], позволивших значительно увеличить силу света маяка в определённых направлениях. Совершенствовалась и несущая конструкция, появилось несколько типов маяков. Первый речной плавучий маяк появился в 1729 году в устье Темзы, а первый морской плавучий маяк^[2] — спустя 60 лет в Северном море.

Самым первым маяком на территории России принято считать маяк Дагерортский (Кыпу), построенный в 1531 году ^[1]. Интенсивность строительства маяков в России связана с развитием флота при Петре I. 8 июля 1807 года по указу Александра I все маяки России были переведены из частного владения в подчинение морского ведомства^[3]. Делалось это для обеспечения надлежащего надзора за состоянием маяков и, следовательно, безопасности мореплавания. С 1997 года 8 июня стало профессиональным праздником маячников России.

В Северной Америке первый деревянный маяк близ Бостона был построен в 1716 году. Вообще же строительство маяков шло очень медленно, во всём мире к началу XIX века их было не более ста^[1].

Существенный вклад в совершенствование конструкции маяков был сделан в начале XX века шведским учёным Густавом Даленом, изобретателем солнечного клапана, который позволил автоматизировать работу маяков, включая маяк ночью и выключая при солнечной погоде. Дален получил за это изобретение одну из первых Нобелевских премий по физике.

В настоящее время необходимость в смотрителях маяков практически отпала, их задачи теперь сводятся только к экстренному ремонту маяков. Наиболее важные маяки полностью автоматизированы.

Усовершенствования в навигации, применение системы GPS привели к сокращению маяков, требующих постоянного присутствия обслуживающего персонала. Последний такой маяк был демонтирован в 1990-е годы.

Сигналы маяков

Сигналы, даваемые современными маяками могут быть:

• оптическими — маячные огни (лампы накаливания, светодиоды); огонь маяков бывает постоянным, проблесковым, группопроблесковым, постоянным с проблесками, постоянным с группой проблесков.
• акустическими воздушными— наутофон, диафон, сирена.
• акустическими подводными — подводный колокол, осциллятор.
• активными радиосигналами, что превращает маяк в радиомаяк.
• Отражёнными радиосигналами

Интересные факты

• Самым известным происшествием, связанным с маяками, было таинственное исчезновение одновременно трёх смотрителей маяка на Островах Фланнана в декабре 1900 года.
• Во Франции береговая линия не обозначалась огнями вплоть до XVII века, делалось это для предотвращения нападения пиратов^[4].
• Одна из немногих, действующая до сих пор, церковь-маяк — Вознесенская церковь, сооружена в 1862 году на Секирной горе Большого Соловецкого острова (см. Соловецкие острова)^[5].
• Статуя Свободы с 1886 по 1902 год использовалась как маяк^[6].
• Самый западный маяк России, построенный в 1813—1816, находится в городе Балтийске^[3]. Он указывает путь кораблям, следующим в порты Балтийска, Светлого и Калининграда.
• Маяк Вестерлихтторен (Westerlichttoren) был изображён на нидерландской банкноте в 250 гульденов.
• Самый высокий, 106-метровый маяк в виде стальной башни установлен в Иокогаме (Япония).
• Cамый древний из ныне действующих маяков, построенный ещё во времена римского императора Траяна (II в.), находится в испанской провинции Ла-Корунья, недалеко от города Эль-Ферроль.

Маяки как объекты морского наследия

В связи с бурным развитием систем навигации, роль маяков в ХХ — XXI вв. падает, за многими из них перестают следить, что приводит к их разрушению. С целью сохранения исторических маяков в некоторых странах приняты специальные законы. Так, в США в 2000 г. принят закон National Historic Lighthouse Preservation Act, в Канаде в 2008 г. Heritage Lighthouse Protection Act. В России по предварительным данным порядка 200 маяков и навигационных знаков, можно отнести к объектам морского наследия, представляющим историческую и культурную ценность для России. По различным причинам состояние маячных сооружений катастрофически ухудшается. Помимо того, что большинство зданий и сооружений обветшало и требует капитального восстановительного ремонта, но и те объекты, которые ремонтируются, в процессе ремонта варварски переделываются, что приводит к их утере как памятников. Лишь по 13 из 200 маяков по ходатайству ГУНиО МО были приняты решения соответствующих государственных органов по их охране как памятников.

В филателии

• Почтовые марки России, 2005 год
•

  Мудьюгский маяк

•

  Соловецкий маяк

•

  Святоносский маяк

• Почтовые марки России, 2006 год
•

  Канинский маяк

•

  Кильдинский-Северный маяк

•

  Вайдагубский маяк

Почтовый блок Украины «Маяки», 2009 год
