Хромирование

Декоративное хромирование мотоцикла.

Хромирование — диффузионное насыщение поверхности стальных изделий хромом, либо процесс осаждения на поверхность детали слоя хрома из электролита под действием электрического тока.

Слой хрома может наноситься для декоративных целей, для обеспечения защиты от коррозии или для увеличения твердости поверхности.

Описание процесса

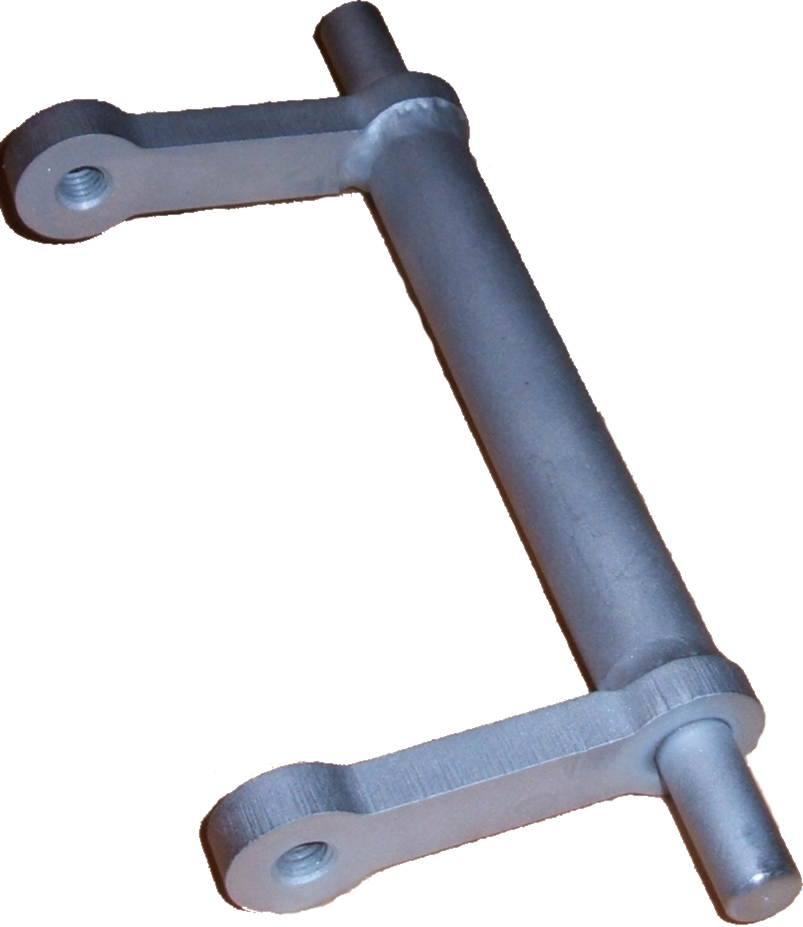

Твердое хромирование

Деталь, подвергаемая хромированию, как правило, проходит через следующие шаги:

• Очистка для удаления сильных загрязнений.
• Тонкая очистка, для удаления следов загрязнений.
• Предварительная подготовка (варьируется в зависимости от материала основы).
• Помещение в ванну с насыщенным раствором и выравнивание температуры.
• Подключение тока и выдержка до получения нужной толщины

Используемые при хромировании реагенты и отходы процесса чрезвычайно токсичны, в большинстве стран этот процесс находится под строгим регулированием.

Промышленное применение

Хромированный колёсный диск

В промышленности хромирование используется для снижения трения, повышения износостойкости, повышения коррозионной стойкости. Этот процесс обеспечивает повышенную устойчивость стали к газовой коррозии (окалиностойкость) при температуре до 800 °C, высокую коррозионную стойкость в таких средах, как вода, морская вода и азотная кислота. Хромирование сталей содержащих свыше 0,3-0,4 %С, повышает также твёрдость и износостойкость. Твердость хрома составляет от 66 до 70 HRC. Толщина хромового покрытия обычно составляет от 0.075 до 0.25 мм, но встречаются и более толстые, и более тонкие слои. Поверхностные дефекты при хромировании усиливаются и поверхность подлежит последующей обработке, так как хромирование не дает эффекта выравнивания.^[1]

Хромирование используют для деталей паросилового оборудования, пароводяной арматуры, клапанов, вентилей патрубков, а также деталей, работающих на износ в агрессивных средах.

Технология

Типичными являются следующие растворы для хромирования:

1. Шестивалентный хром, чей основной ингредиент — хромовый ангидрид.
2. Трехвалентный хром, чей основной ингредиент — Сульфат хрома или хлорид хрома. Ванны с трехвалентным хромом используются довольно редко из-за ограничений, накладываемых на цвет, яркость и толщину покрытия.^{[источник не указан 1248 дней]}

Типичное содержание ванны с шестивалентным хромом:

• Хромовая кислота: 225—300 g/l
• Серная кислота: 2.25—3.0 g/l,
• Температура: 45 — 60 °C
• Сила тока: 1.55—3.10 кА/кв.м. DC
• Аноды: свинец, содержащий до 7 % олова или сурьмы

Ограничения

После того, как шестивалентный хром в 90-е годы ХХ века был признан канцерогеном, в различных странах началась разработка методик его замены. Так, в США и Канаде начала работу Hard Chrome Alternetive team, HCAT. В 2003 году была принята и в 2006 году вступила в силу директива RoHS, которая существенно ограничила применение хромирования в Европе. Результатом стала замена хромирования на другие способы обработки, например, высокоскоростное газопламенное напыление во многих применениях.

См. также

• Технологии упрочнения металлов

Литература

• Ю.М. Лахтин, В.П. Леонтьева Материаловедение. — М.: Машиностроение, 1990.

Примечания

1. ↑ Degarmo, E. Paul; Black, J T. & Kohser, Ronald A. (2003), «Materials and Processes in Manufacturing» (9th ed.), Wiley, с. 793, ISBN 0-471-65653-4 .
