Цветомузыкальный сувенир "Темп", артикул С-МГ-2264т, выпускался Московским радиозаводом (ныне ОАО "Московский радиозавод ТЕМП") в качестве побочной продукции в течение 80-х годов XX века (точные годы начала и окончания выпуска сувенира неизвестны).

Описание

Сувенир выполнен в виде масштабной копии телевизора "Темп" с символикой "Темп" и "Москва - город-герой". Он состоит из радиоприёмника прямого усиления диапазона ДВ и цветомузыкальной установки. В общей сложности радиоприёмнк и цветомузыкальная установка содержат 21 транзистор. Питается сувенир от сети напряжением 220 В и частотой 50 Гц через встроенный трансформаторный блок питания. Потребляемая мощность на корпусе не указана, и, предположительно, не превышает 10 Вт. Сувенир продавался в магазинах "Культтовары" по розничной цене 23 рубля.

Цветомузыкальная установка имеет четыре канала (красный, зелёный, синий, и канал фона - жёлтый). Селективные фильтры в цветомузыкальной установке - RC-типа, не содержащие индуктивных элементов. Усилитель каждого из каналов собран на транзисторах и нагружен на лампу на напряжение 12 В и ток 50 мА. (подходят лампы от распространённой тогда модели ёлочной гирлянды). Благодаря использованию столь маломощных ламп, выходные транзисторы цветомузыкальной установки не требуют установки на теплоотводы, несмотря на то, что они работают в линейном режиме. Лампы от современных гирлянд, даже с аналогичными цоколями, рассчитаны на меньшие напряжения - от 2,5 до 5 В, в зависимости от модели, и при работе в сувенире при напряжении 12 В перегорят. В крайнем случае, при отсутствии ламп оригинального типа, возможно применение в сувенире ламп от современных гирлянд, соедниённых в последовательные цепочки с суммарным напряжением питания, составляющем 12 В, но это потребует изменения дизайна осветительного узла. Также нельзя применять лампы, рассчитанные на ток свыше 50 мА, поскольку это приведёт к выходу из строя транзисторов.

Держатели ламп расположены на отражателе, оклеенном фольгой, находящимся за съёмным экраном из прозрачного полистирола. На экране нанесены горизонтальные линии, имитирующие строки на телевизионном экране, а также напечатано монохромное изображение Московского Кремля.

На передней панели расположен регулятор громкости, совмещённый с выключателем радиоприёмника, на правой боковой стенке - динамическая головка, на задней стенке - ввод сетевого шнура, гнездо для подключения внешнего источника сигнала для работы цветомузыкальной установки при выключенном радиоприёмнике, в верхней части задней стенки - ручка настройки радиоприёмника, регулятор яркости, совмещённый с выключателем цветомузыкальной установки.

Раздельные регуляторы яркости по каналам не выведены наружу, но они присутствуют на плате в виде подстроечных резисторов номиналом 3,3 кОм.

Техника безопасности

При ремонте и реставрации цветомузыкального сувенира "Темп" следует учитывать, что в первичной цепи его сетевого трансформатора действует напряжение сети, а предохранитель первичной цепи расположен на плате.

Аналогично любым цветомузыкальным устройствам, воспрещается эксплуатация сувенира с включённой цветомузыкальной установкой лицами с фотосенситивной эпилепсией, а также в присутствии таких лиц.

Фотоснимки

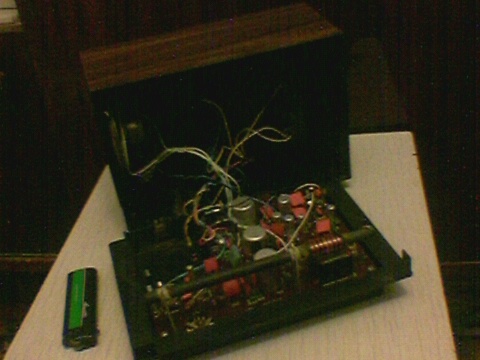

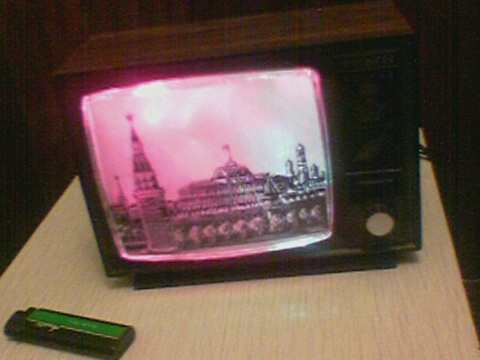

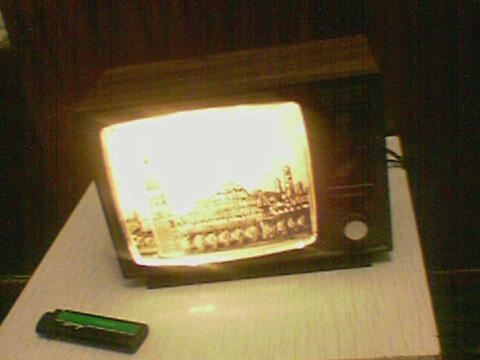

На снимках показан экземпляр сувенира с серийным номером 8496. Предполагаемый год выпуска (по обозначениям на элементах) - 1986. Зажигалка показана для масштаба.

•
•
•
•
•
•
•
