Simatic S7-1200

Simatic S7-1200 — семейство программируемых логических контроллеров модульной конструкции универсального применения фирмы Siemens AG из семейства устройств автоматизации Simatic S7. В линейке контроллеров этого семейства по сравнению с семействами S7-300 и S7-400 по своей производительности относится к контроллерам начального уровня.

Обзор

Контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на плоскую поверхность и сохраняют работоспособность в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода.

В состав программируемого контроллера S7-1200 вошли модули центральных процессоров (CPU); коммуникационные модули (CM); модули (SM); платы (SB) ввода-вывода дискретных и аналоговых сигналов, а также модуль блока питания (PM 1207).

Для конфигурирования и программирования новой серии контроллеров используется программное обеспечение Simatic STEP 7 Basic v10.5 со встроенным ПО Simatic WinCC Basic, предназначенным для программирования средств HMI.

Серия S7-1200 расширена простейшим неуправляемым 4-канальным (4xRJ45, 10/100 Мбит/с) коммутатором Industrial Ethernet типа CSM 1277, выполненный в формате модулей S7-1200 (номер для заказа — 6GK7 277-1AA00-0AA0) и имитаторами с встроенными переключателями для имитации входных дискретных сигналов центрального процессора в процессе отладки программы.

Типы модулей

Основные типы применяемых модулей:

CPU — Центральные процессоры

В серии S7-1200 используется 3 модели центральных процессоров — CPU 1211C, CPU 1212C и CPU 1214C, отличающихся производительностью, объемами встроенной памяти, количеством и видом встроенных входов и выходов и другими показателями. Каждая модель имеет три модификации:

• с напряжением питания =24 В, дискретными входами =24 В и дискретными выходами =24 В/0,5А на основе транзисторных ключей;
• с напряжением питания =24 В, дискретными входами =24 В и дискретными выходами с замыкающими контактами реле и нагрузочной способностью до 2 А на контакт.
• с напряжением питания ~115/230 В, дискретными входами =24 В и дискретными выходами с замыкающими контактами реле и нагрузочной способностью до 2 А на контакт.

Каждый центральный процессор S7-1200 оснащен встроенным интерфейсом Ethernet, имеет возможность подключения до трех коммуникационных модулей и установку одной платы ввода-вывода. Для одного процессорного модуля можно сконфигурировать 16 различных соединений для обмена данными. Для организации обмена данными могут использоваться транспортные протоколы TCP/IP, ISO на TCP и S7 функции связи (S7 сервер или S7 клиент). Дополнительно к CPU 1212C может подключаться до 2, к CPU 1214C – до 8 сигнальных модулей (SM).

Расширение памяти процессора реализуется при помощи карты памяти, объёмом 2 МБ (6ES7 954-8LB00-0AA0) или 24 МБ (6ES7 954-8LF00-0AA0).

SM — сигнальные модули, модули расширения

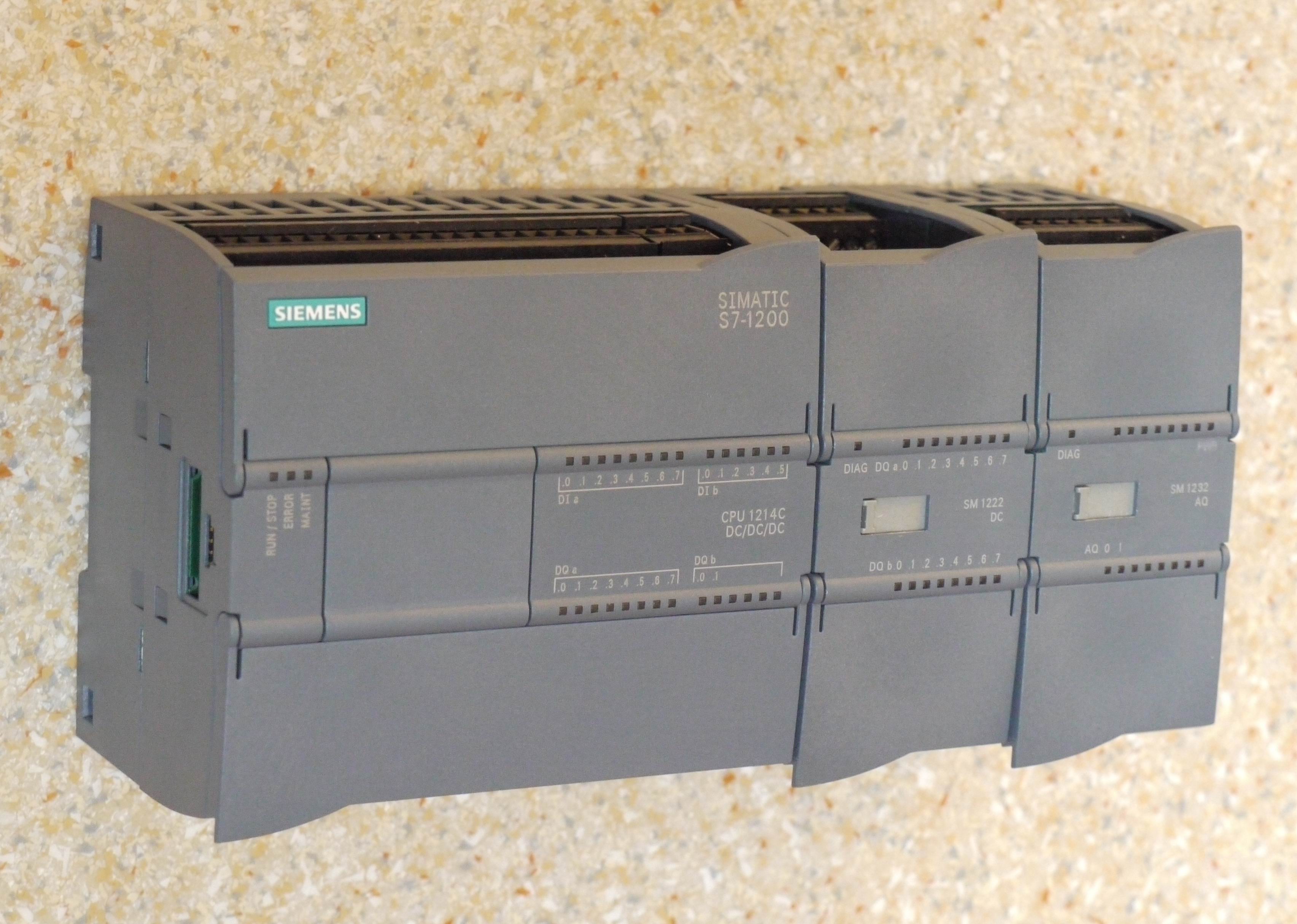

Позволяют адаптировать контроллер к требованиям решаемой задачи. Они позволяют увеличивать количество входов и выходов, с которыми работает центральный процессор, дополнять систему ввода-вывода дискретными и аналоговыми каналами с требуемыми параметрами входных и выходных сигналов. Сигнальные модули устанавливаются справа от центрального процессора и могут подключаться только к CPU 1212C и CPU 1214C. Подключение к внутренней шине контроллера выполняется с помощью выдвижных штекеров, вмонтированных в каждый модуль SM. Подключение внешних цепей производится через съемные терминальные блоки с контактами под винт. В состав сигнальных модулей входят 8- и 16-канальные модули ввода и модули вывода дискретных сигналов, 16- и 32-канальные модули ввода-вывода дискретных сигналов, 4-канальные модули ввода и 2-канальные модули вывода аналоговых сигналов, а также модуль ввода-вывода аналоговых сигналов с 4 входами и 2 выходами.

Модули ввода-вывода дискретных сигналов

• SM 1221
• SM 1222
• SM 1223

Модули ввода-вывода аналоговых сигналов

• SM 1231
• SM 1232
• SM 1234

SB — Сигнальные платы

По своему назначению аналогичны сигнальным модулям. Они устанавливаются в специальный отсек на фронтальной панели центрального процессора и не изменяют установочных размеров корпуса.

• SB 1221. Код для заказа — 6ES7 221-3BD30-0XB0 и 6ES7 221-3AD30-0XB0.
• SB 1222. Код для заказа — 6ES7 222-1BD30-0XB0 и 6ES7 222-1AD30-0XB0.
• SB 1223. Код для заказа — 6ES7 223-0BD30-0XB0, 6ES7 223-3BD30-0XB0 и 6ES7 223-3AD30-0XB0.
• SB 1232. Код для заказа — 6ES7 232-4HA30-0XB0.

PS — Блоки питания

В состав серии S7-1200 включен блок питания PM 1207 с входным напряжением ~115/230 В, выходным напряжением =24 В и номинальным током нагрузки 2,5 А. Код для заказа — 6EP1 332-1SH71.

CP — Коммуникационные процессоры

Служат для включения в различные типы промышленных сетей. Связь с устройствами, имеющими другие интерфейсы, возможна с помощью подключаемых дополнительно коммуникационных модулей, имеющих интерфейсы RS 232 или RS485. Возможен обмен данными через сети Industrial Ethernet/ PROFINET, а также PtP (Point-to-Point) соединения.

• CM 1241.
  • RS 485, PtP соединение, протоколы ASCII, USS, Modbus RTU; Код для заказа — 6ES7 241-1CH30-0XB0.
  • RS 232, PtP соединение, протоколы ASCII, USS, Modbus RTU. Код для заказа — 6ES7 241-1AH30-0XB0.

SIM — Иммитаторы входных сигналов

• SIM 1274.
  • Для CPU 1211C и CPU1212C, 8 встроенных переключателей. Код для заказа — 6ES7 274-1XF30-0XA0;
  • Для CPU 1214C, 14 встроенных переключателе. Код для заказа — 6ES7 274-1XH30-0XA0.
